Гирлянда из лампочек своими руками: уличная и другие разновидности, способ подключения

Идея N2. Мигающая гирлянда из светодиодной ленты

Прямое подключение белой светодиодной ленты является малоиспользуемым вариантом гирлянды, так как режим свечения здесь только один. Но с определенным дополнением ее можно существенно модернизировать, изменив режим с обычного свечения лампочки на мигающий. Для этого вам понадобится светодиодная лента, RGB контроллер, пульт к контроллеру, блок питания.

Светодиодную ленту разделите на три участка (они и будут перемигивать с различной последовательностью). Минимальным участком является расстояние между разметками для разреза. Отделение участков произведите по минусовой шине в специально отведенных местах, как показано на рисунке: Рис. 3: вырежьте контактную площадку

ту же процедуру повторите с оставшимися двумя участками. В данном примере каждый участок включает в себя три светодиода

При вырезании контактной площадки важно нарушить электрическое соединение между ножками светодиодов. Рис. 4: лента, разделенная на три участка

4: лента, разделенная на три участка

Возьмите четыре разноцветных провода, зачистьте концы и полудите их оловом. Рис. 5: полудите концы проводов оловом

Нанесите олово на контакты ленты, как показано на рисунке. Рис. 6: нанесите олово на контакты ленты

При помощи паяльника припаяйте к контактам ленты провода. Рис. 7. припаяйте провода к контактам на ленте

Провода от контактных площадок и от края заведите за ленту, дополнительно их можно упорядочить скотчем или пластырем. Рис. 8: упорядочьте провода

Зачистите провода и подключите выводы ленты к RGB контроллеру при помощи клеммника. Рис. 9: подключите ленту к контроллеру

Гирлянда готова, подключите ее к сети через блок питания и можете наслаждаться мигающими огнями. При помощи пульта контроллера вы можете осуществлять переключение гирлянды в разные режимы (мигание, поочередное перемигивание участков и другие варианты).

Готовая светодиодная лента с бегущими огнями

Как отремонтировать гирлянду и найти сгоревшую лампочку

Повесил гирлянду, а она после годового простоя не работает. Знакомая ситуация? Те гирлянды, что мы собрали, в принципе, ремонтируются очень просто: потухла лампочка – вкрутили новую. В случае со светодиодами еще проще: если все сделано правильно, то прибор проработает десятилетия, поскольку срок службы светодиодов исчисляется десятками тысяч часов.

Но вот большинство заводских гирлянд состоят из лампочек, соединенных последовательно. Стоит сгореть одной, гаснет вся гирлянда, и найти виновника торжества бывает довольно сложно. Особенно большие проблемы возникают в неразборных гирляндах, где лампочки не вкручены в патроны, а впаяны и закрыты термоусадкой.

Выйти из положения и найти сгоревший прибор за минуту поможет небольшое устройство – индикатор поля, собрать который можно за полчаса.

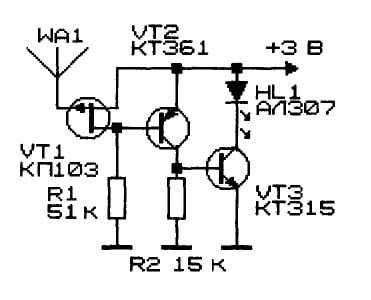

Индикатор поля для поиска сгоревших лампочек в гирляндах

Работает прибор следующим образом. Как только возле антенны WA1 окажется фазный провод, полевой транзистор, исполняющий роль сопротивления, управляемого электрическим полем, закроется, откроет VT2, который, в свою очередь, откроет VT3. Светодиод HL1 загорится.

Работают с прибором так. Включают неисправную гирлянду в розетку и ведут прибором вдоль провода. Как только индикатор прибора погаснет, можно считать, что неисправная лампочка найдена.

Питать прибор можно от любого источника напряжением 3 В. Это может быть батарейка «монетка» типа CR2032 или две батарейки, соединенные последовательно.

Теперь ты знаешь, как сделать ретрогирлянду своими руками, и, думаю, без труда сможешь украсить свой дом самодельным световым прибором, не тратя лишних денег в магазине.

Из чего состоит елочная гирлянда

Что же из себя представляет гирлянда из светодиодов, хуже она или лучше обычной?

Внешне это почти то же самое изделие, что и раньше — провода, лампочки (светодиодные), блок управления.

Самый главный элемент — это конечно блок управления. Маленькая пластиковая коробочка, на которой указаны всевозможные режимы работы подсветки.

Меняются они простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем влаго и пылезащиты IP44.

Что у него внутри? Чтобы его вскрыть, острым кончиком ножа или тонкой отверткой поддеваете защелки снизу и скидываете защитную крышку.

Кстати, иногда она бывает приклеена, а не просто сидеть на защелках.

Первым делом, внутри увидите припаянные к плате провода. Более толстый провод, это как правило сетевой, подающий напряжение 220В.

На плате припаяны:

контроллер, который и создает все световые эффекты

тиристоры, каждый из них идет на отдельный канал гирлянды

резисторы

конденсатор

и диодные мосты

Количество элементов платы, зависит в первую очередь от числа световых каналов гирлянды. В более дорогих моделях может присутствовать предохранитель.

Гирлянда из шишек в «снегу»

Гирлянда из шишек – натуральное и долговечное украшение, особенно актуальное осенью, зимой и, конечно, в Новый год. Вы можете просто взять сухие и чистые шишки и привязать их к, скажем, джутовой веревке. Но для того, чтобы гирлянда обрела действительно праздничный вид, попробуйте украсить чешуйки шишек «снегом» из любой белой краски. Самое время достать из запасов старую белую эмаль!

Инструкция:

Налейте небольшое количество краски на бумажную тарелку и обмакните в нее чешуйки шишки.
Поверните шишку так, чтобы каждый ее кончик был покрыт краской. Отложите шишку сушиться и повторите действия с оставшимися.

Когда все шишки подсохнут, приступайте к их подвешиванию на нить. Для этого оберните конец нити вокруг нижней части первой шишки и завяжите узел. Затем вторую, третью и все остальные шишечки так же обвяжите вокруг их нижних частей, а на последнем «звене» гирлянды завяжите узелок.

Дополнительно зафиксируйте положение шишек горячим клеем-пистолетом.

Существуют и другие идеи декора шишек. Например, их можно полностью покрасить (разбавьте краску водой и обмакните в нее каждую шишку либо просто используйте спрей-краску) и даже наклеить на кончики сусальное золото, как показано на фото ниже.

Идея гирлянды из шишек своими руками

Идея N1. Простейшая гирлянда своими руками

Наиболее простым вариантом гирлянды является подсветка из светодиодных лент. Они подходят как в качестве новогодних украшений, так и для выделения контура витрины, элементов интерьера. Их преимущество заключается в гибкой конструкции, поэтому ничего паять вам уже не нужно, достаточно приклеить их к несущей поверхности или конструкции. Но перемещать ее, как классический вариант, не получится.

Самые простые модели на 220 В – для них нужно припаять электрическую вилку и установить в нужное место. Чаще всего их используют для наружной установки.

Для освещения елочных украшений внутри помещения используют светодиодные ленты на 12 В. Это более безопасные модели, но для их подключения обязательно используется блок питания.

Значительно сложнее изготовить гирлянду из RGB ленты, так как при ее подключении необходимо использовать большое количество механизмов.

Процесс будет включать в себя такие действия:

Рассчитайте общую длину гирлянды, так как величина ленты не может превышать 5м. Все что выше 5м должно подключаться от отдельной системы питания.
Установите блок питания – он необходим для понижения напряжения до 12В.
Подключите к блоку питания контроллер для RGB ленты – это устройство позволит выбирать цвет свечения и режим работы.
При длине более 5м установите усилитель на следующую ленту или подведите питание от другого комплекта блок питания / контроллер.
Закрепите RGB ленту на поверхности и подключите к контроллеру.

Особенности

Гирлянда из ретро лампочек – атрибут украшения домов и квартир на новогодние праздники. Декор может дополняться светодиодами или лампочками накаливания, а применение специальных колпачков разных оттенков создает яркое разноцветное освещение, которое красиво переливается на фоне новогоднего убранства помещения.

Оформление ретро гирляндами выглядит празднично, необычно. Мигающие лампочки придают помещению атмосферу волшебства. Кроме этого они часто используются для декора искусственных или натуральных елок, вместе с мишурой лампочки создают переливы и блики, делают новогоднее дерево нарядным и сияющим.

Если вы решили изготовить ретро гирлянду стоит определиться со следующими параметрами:

Тип лампочек. Существуют светодиоды, лампочки накаливания, люминесцентные, галогенные осветительные приборы;

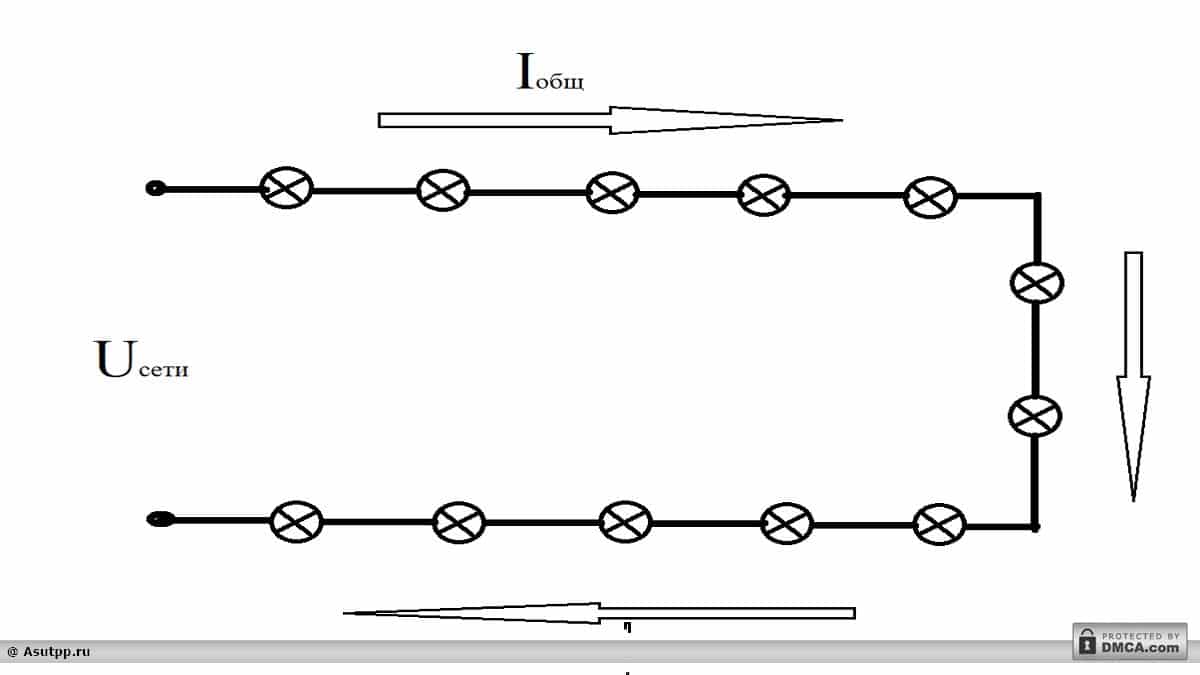

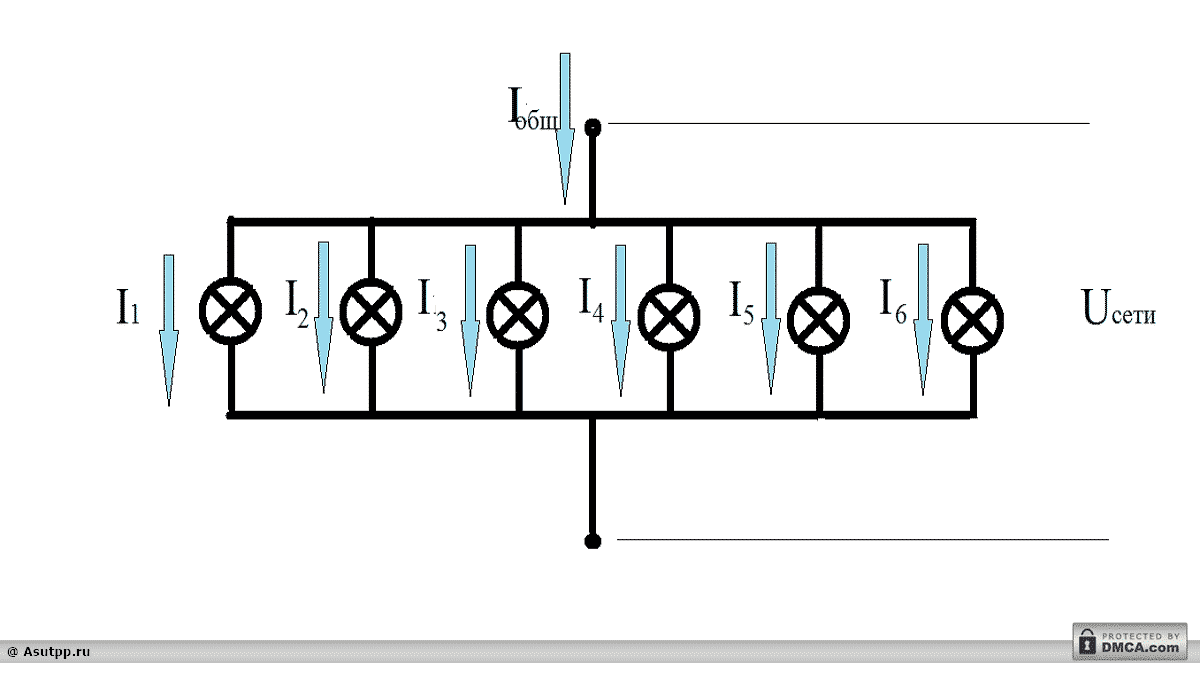

Способ подключения. Параллельное или последовательное соединение цепи;
Напряжение питания. В зависимости от типа осветительных приборов для гирлянды могут применяться разные показатели напряжения – 220В, 24В, 12В, 3В и другие;
Вариант токосъема. В зависимости от типа лампочки может осуществляться при помощи цоколя, штекера, пайки, разъема.

Типы ламп и схемы подключения

Перед монтажом различных видов осветительных приборов желательно ознакомиться с принципом работы и их внутренним устройством, а также с особенностями схемы включения в питающую сеть

Также важно знать, что каждая из разновидностей способна работать длительное время лишь при строгом соблюдении правил эксплуатации

Люминесцентные лампы

Люминесцентные лампы часто устанавливают в служебных помещениях

Помимо традиционных ламп накаливания для освещения служебных и частично бытовых пространств нередко применяются их люминесцентные трубчатые аналоги. Они чаще всего устанавливаются на следующих объектах:

в цехах и на конвейерных линиях промышленных производств;
в административных зданиях и в различных боксах;
в гаражах, торговых залах и подобных им местах общественного пользования.

Значительно реже они используются в домашних условиях – иногда ставят на кухне для организации подсветки рабочей зоны.

Особенностью люминесцентных осветителей является невозможность прямого подключения к сети 220 Вольт, так как для пробоя газового столба требуется высокое напряжение. Для их включения используется особая электронная схема, в состав которой входят такие элементы запуска как дроссель, стартер и высоковольтный конденсатор (в некоторых случаях он не обязателен).

В последние годы неэкономичные и сильно гудящие во время работы дроссельные преобразователи заменяются так называемым «электронным балластом». Порядок его подключения обычно указывается в виде схемы, изображенной на корпусе прибора.

Галогенные источники и светодиодные лампы

При монтаже подвесных потолков традиционно устанавливают галогенные лампы

Осветители первого типа традиционно устанавливаются при монтаже подвесных и натяжных потолков. Они также идеально подходят при необходимости освещения зон с повышенной влажностью, так как выпускаются в нескольких модификациях. Одно из них рассчитано на работу от 12-ти Вольт. Для их получения в районе потолочных перекрытий устанавливается преобразователь, рассчитанный на соответствующее выходное напряжение.

Для светодиодных ламп характерно наличие встроенного драйвера, позволяющего получать нужное напряжение питания (12 или 24 Вольта). Образцы светодиодных осветителей, рассчитанные на работу от 220 Вольт, включаются подобно лампам накаливания. Но в отличие от обычных осветителей включать их в виде последовательной цепочки не рекомендуется.

Важно правильно подбирать тип ламп для определения нужного порядка их подключения. Не допускается соединять в последовательную цепочку энергосберегающие осветители, при монтаже люминесцентных и галогенных светильников руководствуются схемами их включения. При пониженном сетевом напряжении энергосберегающие лампы быстро выходят из строя, а люминесцентные осветители могут совсем не загореться

При пониженном сетевом напряжении энергосберегающие лампы быстро выходят из строя, а люминесцентные осветители могут совсем не загореться.

Подбор необходимых материалов и элементной базы

Выбор светодиодов

Гирлянда занавес

Для самодельной гирлянды потребуются разноцветные светодиоды диаметром от 4-5 до 10 мм с допустимой силой тока 20-30мА и значением снижения напряжения от 2,1 до 3 В.

Светодиоды

Количество светодиодов подбирается с учетом того, что оптимальное расстояние между ними должно быть 20-25 см.

Выбор резисторов

Количество резисторов и значение их сопротивления рассчитываются, исходя из схемы подключения светодиодов:

При последовательном подключении резистор устанавливается один. Его сопротивление рассчитывается по формуле:

R=(Uип-(К×Uпад))/I,

где:

Uип – напряжение источника питания, В;
Uпад – падение напряжения на светодиоде, В;
К – количество светодиодов, шт.;
I – сила тока одного светодиода, А.

Т.е. при сборке гирлянды из 10 светодиодов с рабочим током 20 мА (0,02 А) и падением напряжения 2,1 В, запитываемой от 24-х вольтового блока питания, сопротивление единственного резистора, устанавливаемого перед первым светодиодом, будет равно:

R = (24-(10×2,1)/0,02= 3/0,02=150 Ом.

При подключении светодиодов к каждому аноду полупроводниковой радиодетали припаивается отдельный токоограничивающий резистор, сопротивление которого рассчитывается по формуле:

R = (Uип- Uпад)/I.

Т.е. при сборке аналогичного, как и в прошлом пункте, елочного украшения, в котором светодиоды будут подключены параллельно, к каждому из них припаивают резистор с сопротивлением 1 кОм.

Выбор блока питания

Блок питания для елочного самодельного украшения из светодиодов выбирают с учетом их количества и характеристик. Для того чтобы все огоньки украшения горели одинаково ярко, их суммарное напряжение и мощность должны быть меньше, чем аналогичные показатели у применяемого блока питания.

Блок питания

Данный показатель рассчитывается по следующей формуле:

P=U×I,

где:

P – мощность, Вт;
U – напряжение, В;
I – сила тока, А.

Таким образом, для 10 светодиодов с падением напряжения 2,1 В и рабочим током 20 мА необходим как минимум 24-х вольтовый блок питания мощностью 0,42 Вт.

Вилка

При подключении гирлянды с большим количеством светодиодов напрямую к 220-ти вольтной сети используют стандартные разборные евровилки, подходящие по цвету к используемому проводу.

Изготовление гирлянды из светодиодов

Для того чтобы сделать простое, но при этом красивое елочное украшение из светодиодов необходимо:

Произвести расчеты потребностей в материалах: светодиодах, проводе, термоусадочных трубках;
Закупить рассчитанное количество материалов;
Рассчитать значения сопротивления токоограничивающего резистора и мощности блока питания, закупить их;
Припаять токоограничивающий резистор;
Через каждые 20-25 см припаять к проводу последовательно все светодиоды, закрывая места спаек при помощи термоусадочных тонких трубочек;
Подсоединить к гирлянде блок питания.

Собранная правильно гирлянда будет гореть ровным и негаснущим светом ни один год.

Как сделать светильник своими руками в восточном, японском, китайском стиле?

Светильникам отводится немаловажная роль в дизайне помещений. Удачно подобранная по стилю, цветовому решению лампа может превратить обычный интерьер помещения в стильный и современный. Существует множество вариантов светильников: настенные, подвесные, напольные, настольные.

Поговорим о настольных светильниках. Они могут использоваться в различных помещениях: в кабинетах, в спальнях, гостиных. Сделать настольную лампу можно самостоятельно. Приложив некоторые усилия, вы сможете изобрести оригинальный дизайнерский светильник. Таким образом вы подчеркнете уникальность своего интерьера.

Для начала необходимо определиться со стилем вашего светильника. Пользуется популярностью восточный стиль. Рассмотрим, какими чертами должен обладать светильник в японском стиле:

Простота
Строгая геометричность
Удобство
Отсутствие кислотных цветов

Японские светильники, как правило, прямоугольной формы. Иногда можно встретить светильники округлой формы. В японском стиле редко используются настольные светильники, от них должен исходить мягкий свет. Цветовая гамма небогатая: черный, белый, коричневый.

Декор светильника может включать такие элементы:

Японские или китайские иероглифы
Аппликации
Роспись в китайском или японском стиле.

Для изготовления светильника в восточном стиле понадобятся такие инструменты и приспособления:

Основа с патроном от старой лампы
Деревянные рейки
Рисовая бумага, калька или фанера
Клей для дерева
Пила
Угольник
Ножницы
Кисть
Краски

Пошаговое изготовление:

Первым делом необходимо сделать из деревянных реек заготовки. С помощью пилы и угольника подготовьте 4 длинных рейки и 8 коротких. Размер подбирайте самостоятельно, исходя из размеров помещения, размеров стола или тумбочки, на которой будет стоять светильник.
Наждачной бумагой затрите все рейки, чтобы не было шероховатостей и зазубрин.
Далее необходимо склеить все детали между собой и дать им высохнуть. Гвозди в сборе данной конструкции не стоит применять. Можно скрепить рейки веревкой.
Покрасьте каркас лампы черным, белым или коричневым цветом. Дайте краске высохнуть. Можно вскрыть конструкцию лаком.
После этого вырежьте из рисовой бумаги или кальки 4 пласта необходимого размера. Для этого также можно использовать фанеру, которая будет более долговечна и практична.
Нанесите рисунок красками. Можно вырезать орнамент на бумаге, предварительно распечатав готовый рисунок на принтере.
Если вы взяли фанеру, то рисунок сначала распечатайте на бумаге, а затем перенесите карандашом на фанеру. Вырежьте картинку на фанере.
Бумагу или листы фанеры с помощью клея наклейте между рамками каркаса.
Поставьте каркас на основу старой лампы с патроном.

Пошаговая инструкция по сборке варианта с лампочками

Гирлянда из ламп собирается не так, как светодиодная, следует разобраться в процессе работы, чтобы сделать все правильно. Так как система работает от напряжения 220 вольт, тут важна надежность и безопасность: следуйте по шагам из таблицы.

Шаг 1. Чтобы придать изделию старинный вид, нужно подготовить витой провод. Для этого надо разделить жилы. Один конец привязать к стене, а второй закрепить на патроне дрели и свернуть, чтобы получились достаточно плотные витки

Не нужно сильно усердствовать, важно не повредить изоляцию. После скручивания стоит размять провод и дать ему полежать хотя бы день, чтобы он принял новую форму.

В патрон шуруповерта можно вставить крюк от анкера, либо согнуть петлю из тугой проволоки.

Шаг 2

После скручивания нужно разметить провод. Для начала оставить конец длиной 1,5 м для вилки питания, со второй стороны можно поставить лампочку или же добавить дополнительную вилку. Разметить расположение патронов, обычно их ставят через 50-60 см. На каждой метке провода раздвигают, чтобы получилось кольцо диаметром 2 см. На каждой из жил оголяют изоляцию на участке 15 мм и с помощью гвоздя формируют петельки.

Сделать кольца можно при помощи отвертки.

Шаг 3. Берется вилка старого образца, разбирается, потом нужно расположить оголенные концы провода длиной 10-15 мм и зажать винтами. Сам кабель в месте фиксации в корпусе должен быть в изоляции, так он будет меньше деформироваться.

Ток в сети 220 В. переменный, значит соблюдать полярность не нужно.

Шаг 4. Патрон разбирается и крепится к оголенным петелькам на проводе с помощью болтиков. Затем его нужно собрать. После установки всех патронов вкручиваются лампочки.

Полярность здесь также не имеет значения.

Шаг 5. Проверяется работа системы, если все нормально – гирлянду можно вешать.

Гирлянда готова, можно приступать к установке.

Для использования на улице

Подойдут ли наши конструкции для улицы? Светодиодная – вполне. Мы загерметизировали светодиоды термопистолетом, а пятивольтовое питание обеспечивает полную электробезопасность, даже если вода и просочится или зальет провода.

А вот с гирляндой из ламп на 220 В не все так просто. Во-первых, патроны негерметичны. Во-вторых, лампа накаливания сильно греется, и при попадании на колбу капли воды она может просто взорваться. Ну и 220 В – опасное для жизни напряжение, которое, кстати, может вызвать пожар. Таким образом, эта гирлянда может работать на улице, но под навесом и вне досягаемости людей.

Мнение эксперта Алексей Бартош Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос эксперту

Уличная ретрогирлянда из светодиодов хороша еще тем, что может работать даже вдали от розеток. Для этого достаточно адаптер заменить на три гальванических элемента (батарейки), соединенные последовательно. Подойдут любые, но чем они больше, тем дольше проработает гирлянда. Однако рациональнее будет заменить адаптер не на батарейки, а использовать вместо него power bank и периодически его подзаряжать. Кстати, есть модели “пауэрбанков”, снабженные солнечной батареей.

Правила техники безопасности

Несмотря на то что гирлянды из светодиодных ламп считаются одними из самых безопасных, необходимо соблюдать осторожность при их эксплуатации. Это поможет избежать возникновения нестандартных ситуаций, которые могут привести к поражению электрическим током и его негативным последствиям

Чтобы этого не произошло, необходимо соблюдать несколько простых правил:

Все используемые для украшения гирлянды должны располагаться высоко над землёй или полом. Если пренебречь этим правилом, то можно случайно порвать украшение и получить удар электрическим током

Кроме этого, такая мера предосторожности убережёт маленьких детей и домашних животных от контакта с потенциально опасным предметом. При использовании гирлянды на улице необходимо хорошо натягивать провода и следить, чтобы они не провисали. Результатом невыполнения этого условия может стать попадание электроприбора в лужу

Результатом невыполнения этого условия может стать попадание электроприбора в лужу

Кроме того, можно просто зацепиться за провод и упасть. Рекомендуется использовать не слишком тонкие провода, так как есть вероятность их быстрого износа или перетирания от воздействия внешних факторов. Обязательно нужно проверять гирлянду на работоспособность. Только после этого её можно вешать на новогоднюю ёлку или любой предмет интерьера. Запрещается подключать к одной розетке одновременно несколько гирлянд. Это может вызвать перегрев и выход из строя. Нельзя уходить из дома и оставлять включённую гирлянду

Такая неосторожность может привести к возникновению пожара и прочих непредвиденных ситуаций. Во время украшения праздничного дерева нужно проверить изоляционный слой проводки. Если на нём есть даже минимальные дефекты, то от такой гирлянды лучше отказаться

В противном случае можно спровоцировать появление искры, которая приведёт к быстрому возгоранию новогодней ёлки. При возникновении какой-либо аварийной ситуации нужно сразу же обесточить светящееся украшение

Если на нём есть даже минимальные дефекты, то от такой гирлянды лучше отказаться. В противном случае можно спровоцировать появление искры, которая приведёт к быстрому возгоранию новогодней ёлки. При возникновении какой-либо аварийной ситуации нужно сразу же обесточить светящееся украшение.

Гирлянда из светодиодных ламп — это замечательный вариант украшения для всей квартиры. Их можно располагать не только внутри помещения, но и снаружи, что обеспечивает максимальный эффект от наблюдения со стороны. При правильном изготовлении и соблюдении техники безопасности можно снизить риск возникновения нестандартной ситуации и избежать негативных последствий. Качественно сделанная гирлянда будет радовать всех людей и дарить им атмосферу праздника.

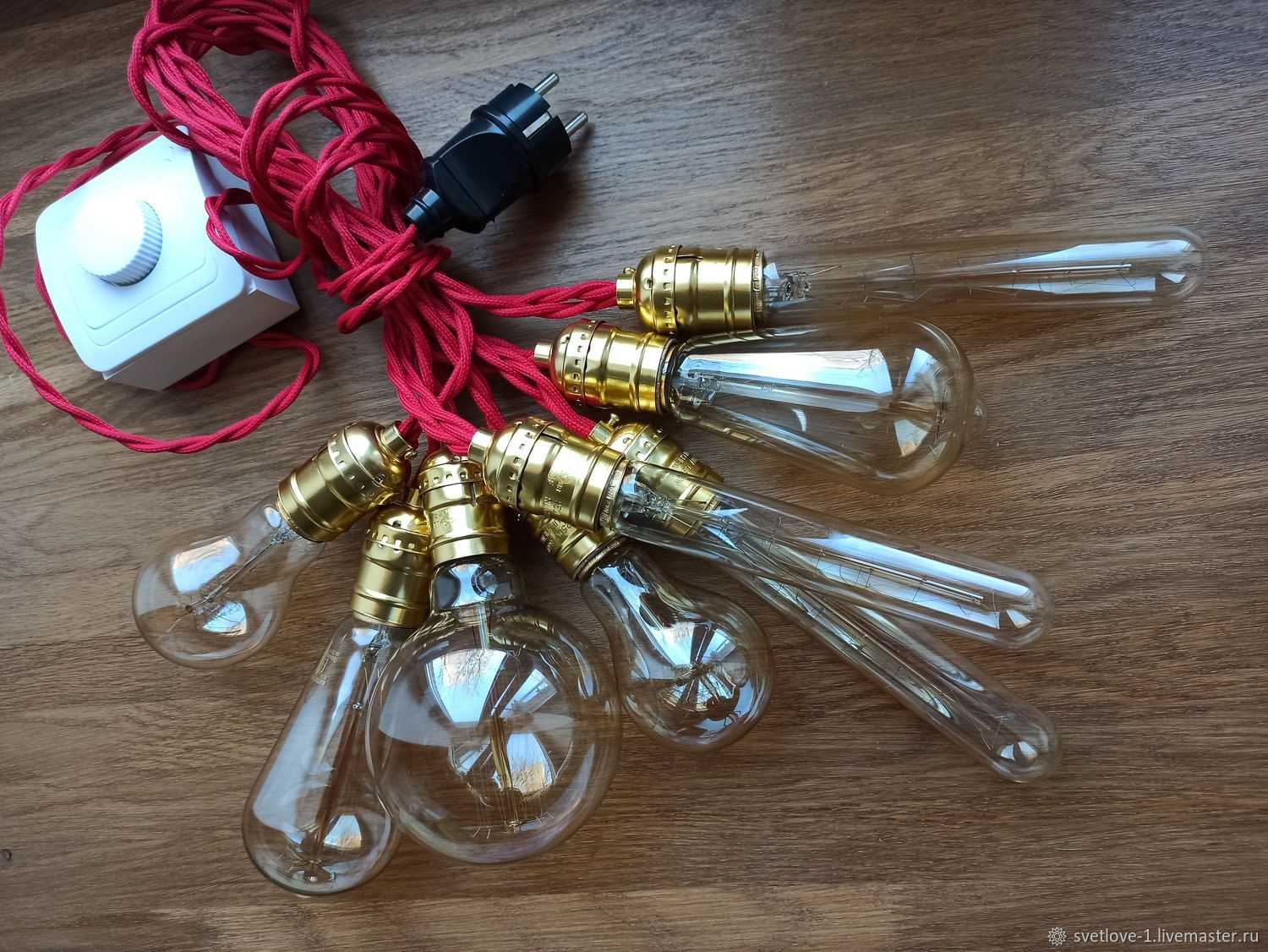

Идея N5. Ретро гирлянда

Ретро гирлянды популярны при оформлении фотозон, террас, беседок, витрин и других объектов. И вовсе не обязательно приобретать готовое изделие, так как собрать ее под силу каждому. Для этого вам понадобиться: соединительный провод (хорошо обзавестись проводами в тканевой изоляции), патроны (наиболее удобные модели с зажимами под провода), непосредственно сами лампочки накаливания (можно брать и светодиодные), вилка и переключатель. В данном примере рассмотрим последовательное соединение лампочек, некоторые патроны будем использовать со встроенным переключателем.

Нарежьте провода на кусочки нужной длины – они будут определять расстояние между точками свечения.
Рис. 13: нарежьте провода отрезками
Зачистьте на концах изоляцию проводов, в этих местах они будут подключаться к патрону, поэтому длина жилы должна быть соответствующая.
Рис. 14: зачистите концы проводов
Если вы используете провод с тканевой изоляцией, то ее край необходимо фиксировать с помощью изоленты, чтобы ткань не растрепывалась дальше.
Рис. 15. зафиксируйте изоляцию с помощью изоленты
Разберите сам патрон и проденьте провода в крышку патрона.
Рис. 16: проденьте провода в крышку патрона
Подключите концы проводов к контактам патрона
Рис. 17: подключите провода к патрону
Соберите корпус патрона, лишнюю длину проводов из-под крышки следует аккуратно вытянуть, не допуская излишних усилий, чтобы не ослабить контакт.
Рис. 18: соберите корпус патрона
Ту же процедуру повторите и с остальными патронами, После чего можете произвести фиксацию лампочек в них.
Провод от последней лампочки разрежьте, вам понадобится из него одна жила, которую нужно подключить в разрыв переключателя.
Рис. 19: подключите переключатель
Края провода подключите к штепсельной вилке, для этого их необходимо завести в паз каждого контакта и зажать при помощи отвертки. Остальной провод упорядочьте, чтобы он не выпирал, корпус вилки должен нормально закрываться.
Рис. 20: края провода подключите к вилке

Ретро гирлянда готова к использованию – включите в розетку и наслаждайтесь. При желании вы можете дополнить антураж гирлянды потемневшим проводом или патроном – их можно окрасить в соответствующий цвет. Для большего лоска провода окрашивают золотистой или бронзовой краской.

Готовая гирлянда в ретро стиле из лампочек
