Дюбеля для крепления гипсокартона

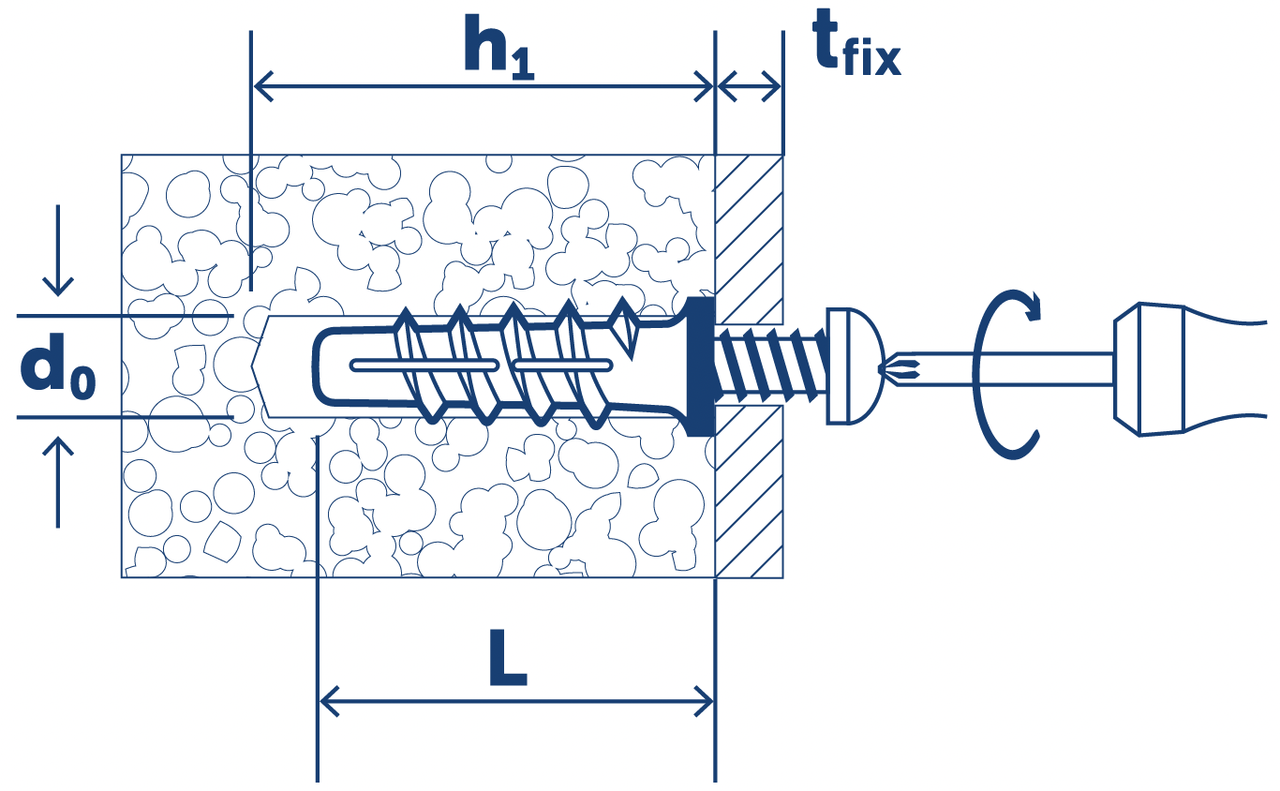

Технические характеристики и размеры дюбелей

Чтобы выбрать дюбель-саморез для влагостойкого и обычного гипсокартона, нужно учесть размер его ножки (длину) и диаметр головки. Помимо этого выбор нужного крепежа зависит от типа материала стены.

Диаметр, мм	Длина, мм	Диаметр	Длина ножки	Сверло	Глубина, мм
3	12, 16, 20, 25, 30, 35, 40	5	12, 16, 20, 25, 30, 35, 40	5	16, 20, 25, 30, 35, 40, 45
3, 3,5	12, 16, 20, 25, 30, 35, 40, 45, 50	6	12, 16, 20, 25, 30, 35, 40, 45, 50	6	16, 20, 25, 30, 35, 40, 45, 50, 55
4	12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70	5, 6	12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70	5, 6	16, 20, 25, 30, 35, 40, 45, 50, 55, 65, 75
4,5	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80	6, 8	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80	6, 8	20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85
5	20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100	6, 8	16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100	6, 8	20, 25, 30, 35, 40, 45, 50, 55, 65, 75, 85, 95, 105
6	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	8, 10	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	8, 10	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
8	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	10, 12, 14	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200	10, 12, 14	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220
10	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260	12, 14	40, 45, 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260	12, 14	45, 50, 55, 65, 75, 85, 95, 105, 130, 150, 170, 190, 220, 230, 260, 280

Купить элементы крепления можно в любом строительном магазине и на рынке. Цена на дюбеля для гипсокартона также зависит от размеров и материалов крепежа. Пустотелые дюбеля обойдутся в несколько рублей за штуку, тогда как бабочки могут выйти дороже – до 5.

Видео: принцип работы дюбеля «молли»

Как закрепить тяжелую полку или вешалку на гипсокартонной стене?

Выполнить установку своими руками предметов, оказывающих существенную нагрузку, значительно сложнее. В такой ситуации предпочтительны скрытые закладные

При их отсутствии важно правильно подобрать фиксирующую фурнитуру

Использование Молли

Molly – довольно популярное решение, позволяющее навесить полку для книг или посуды, а также небольшой шкафчик. Крепеж состоит из металлической гильзы и винта.

Технология монтажа:

Необходимо убедиться, что резьбовой элемент без проблем вкручивается

Согласно диаметру основной части просверливается отверстие.
В посадочное место осторожно забивается металлическая деталь. Этот фрагмент имеет на горловине два зубчика, которые должны быть полностью утоплены в поверхность, что исключит прокручивание гильзы при установке.
Таким же образом подготавливаются остальные крепежные места.
На винт надевается шайба, навешиваемый предмет прикручивается к стене

Фиксация достигается за счет того, что с несколько лапок обратной стороны раскрываются и упираются в гипсокартон.

Особенно хорошо «Molly» зарекомендовали себя при сквозной фиксации к гипсокартону через металлопрофиль, когда лапки анкера с обратной стороны упираются в тело металлической конструкции

Последний этап крепежа потребует небольших усилий. Учитывается, что монтируемый предмет должен удерживаться до полного вкручивания всех винтов. По возможности установку осуществляют непосредственно через заднюю стенку шкафчика, если для этого имеется специальная закладная.

Сквозные анкеры

Этот метод обеспечивает наибольшую надежность, если под гипсокартоном бетонные или кирпичные стены. Лучше применять металлические варианты.

Схема процесса:

1. Подбирается подходящее по размеру изделие. Длина рассчитывается из толщины плиты и данных каркасного пространства, умноженных на два. Дело в том, что заглубление в опорную стену не может быть меньше, чем размер под ГКЛ.
2. В гипсокартонной поверхности высверливается отверстие нужного диаметра, после чего в основании формируется посадочное место. Для этого используется бур.
3. Забивается металлическая гильза, которая должна войти заподлицо.
4. Вкручивается монтажный болт со шляпкой или крючком, на который можно прикрепить нужный предмет.

При фиксации через гипсокартон к несущей капитальной стене используется шпилька толщиной 8 – 12 мм, при этом глубина погружения шпильки в основу должна равняться расстоянию от ГКЛ до стены

Необходимый результат достигается только при правильном выборе размера фиксирующего изделия и точной установке.

Дюбели для саморезов под ГВЛ

Специальные дюбели для саморезов под ГВЛ необходимо использовать в том случае, когда требуется что-либо прикрутить к гипсоволокну. Такие дюбели выпускаются в нескольких типовых вариантах.

Дюбель «Бабочка»

Это самые распространенные дюбели для саморезов под ГВЛ. «Бабочками» их прозвали за форму, приобретаемую ими по окончанию закручивания. Они изготавливаются из полипропилена и необходимы для монтажа осветительных приборов, монтажа выключателей, фиксации электропроводки, крепления карнизов и плинтусов, толщина которых не превышает 12 мм.

Словом, дюбели-бабочки предназначены для навешивания конструкций, не отличающихся большим весом. Основные достоинства этих изделий – легкость и плавность закручивания самореза, возможность извлечения крепежного элемента. К недостаткам дюбелей данного вида можно отнести невозможность их использования в условиях ограниченного пространства с тыльной стороны ГВЛ и неизбежное предварительное бурение сквозного отверстия.

Дюбель Driva

Представляют собой стержни конической формы, полые внутри. Оснащаются винтовой резьбой. В диаметре могут варьироваться от 12 до 15 мм. Головка таких дюбелей снабжена крестообразным отверстием под крестовую отвертку. Основными достоинствами этого вида дюбелей являются следующие:

• нет необходимости предварительного сверления сквозного отверстия;
• нет необходимости в свободном пространстве за гипсоволокнистым листом;
• можно осуществлять демонтаж прикрученных листов.

Недостатков у данного вида дюбелей пока не выявлено.

Дюбель Molly

Основу у этого вида изделий составляет втулка, имеющая продольные прорези с гайкой на одном краю и плоскую шляпку с зубчиками – на другом. Внешне такой дюбель напоминает распорный анкерный болт. Его преимущество – выдерживание достаточно высоких нагрузок, а недостаток – невозможность эксплуатации в случае ограниченного пространства с тыльной стороны ГВЛ.

Дюбель «Зонтик»

Внешне это резьбовой стержень с гайкой, оснащенной двумя подпружиненными лапками, раскрытыми почти на 180 градусов. Такие дюбели нужны в случае крепления к потолку люстр и светильников. Обладает одним неоспоримым достоинством – легким извлечением, поскольку стержень просто выворачивается из гайки, а остальная часть крепежа вынимается пассатижами. Из недостатков такого дюбеля следует выделить слабую устойчивость к вертикальным нагрузкам, а также необходимость в предварительном бурении сквозного отверстия.

Применение

Для каждого основания будь то бетон, дерево или гипсокартон требуется определенный подход, который учитывает их свойства. Гипсокартонные листы хрупкие и легко разрушаются, в них нельзя вбить гвоздь или вкрутить шуруп без подготовки. Здесь следует использовать специальный элемент крепежа – дюбель для гипсокартона.

Одним из самых востребованных и часто применяемых специалистами крепежей является дюбель Driva. Он предназначен для крепления к мягким материалам, которые способны крошиться или расслаиваться (листам ГКЛ, плитам ДСП). Его вкручивают прямо в стену без подготовки при помощи отвертки или шуруповерта. Монтаж достаточно легкий и не требует дополнительных навыков, что облегчает задачу в целом. В конце работ практически никогда нет мусора и опилок. При необходимости дюбель торговой марки без труда демонтируется, не разрушая основу.

Пластиковые крепежи в основном применяют, когда хотят закрепить плинтус, светильник, выключатель, небольшие полки. Металлические берут, когда требуется установить тяжелые массивные предметы

Дюбели Driva используют при возведении различных конструкций, скрытых ниш, фальш-стен, навесных потолков, а также в случаях, когда важно использовать металлические профильные направляющие. Они правильно распределяют нагрузку и не деформируют основу

Порядок действий

Карандашом намечаются места закручивания. Расстояние между соседними саморезами – 20-70 см. Чем больше нагрузка, тем меньше шаг.
Далее вкручиваются саморезы. Это делается только под прямым углом к листу! При использовании шуруповерта выбирается максимальная скорость

После вкручивания наполовину обороты снижаются до минимальных.
Важно не перекрутить и не недокрутить саморез. Чрезмерные усилия разрушат структуру гипсокартона, а само крепление будет ненадежным

При выступании самореза затруднена последующая отделка и шпаклевка. Прочность такого соединения также будет недостаточной.

Шляпка должна быть утоплена в картон на 1 мм. Так достигается дополнительное натяжение листа. Нельзя при этом ориентироваться на уровень гипса.
По окончании стоит пройтись шпателем или другим подобным инструментом для выявления выступающих крепежей.

Химические анкеры для гипсокартона: особенности крепежа дюбелей

Химические анкеры – это капсулы или патроны с клеящейся смесью. В дополнение к анкеру идет сетчатая гильза, которая создает крепление супер надежным и прочным. Закрутить дюбель в ГКЛ сможет даже непрофессионал.

Для этого достаточно знать некоторые правила:

1. Отверстие в ГКЛ для дюбелей зонтиков и им подобным должно быть высверлено иначе в процессе монтирования лист повредится.
2. Если при монтаже применяется электрошуруповёрт, то следует постараться не допустить того, чтобы крепеж проворачивался на своем месте в окончательной точке – это отрицательно скажется на плотности его залегания. Деталь закручивается не в упор. Конечный этап работы лучше сделать руками, обыкновенной отверткой.
3. После того как будет вставлен крепеж зонтик и устроена необходимая конструкция, отверстие вокруг крепежного элемента можно замазать акрилом и шпатлевкой в случае если отверстие очень большое. Резиновая основа акрила понизит давление на поверхность.

Крепежи на рынке представлены в изобилии, стоимость разная. Выбор зависит от сложности конструкции, её функционала и легкости монтирования. Если нет навыков крепления, то лучше проконсультироваться со специалистом.

Виды дюбелей

Дюбель типа Дрива

Пожалуй, наиболее популярный крепеж для гипсокартонного листа. Бывает со сверлом и без, металлический или пластиковый. Выполняя отверстие под его крепление, используют сверло диаметром 8мм. Производитель декларирует рабочую нагрузку на срез, которую способен выдержать ГКЛ с применением данного дюбеля, в 25кг, тогда как предельная нагрузка составляет до 50кг.

Популярность дюбеля Driva обусловлена достаточно высокой надежностью и сравнительно невысокой ценой. Прочность такого крепления достигается за счет распределения нагрузки на большую площадь, которая обеспечивается формой дюбеля.

Дюбель для гипсокартона Дрива прост и эффективен

Плоский дюбель-гвоздь

Такой дюбель выполнен из огнеупорной стали, довольно прост и удобен в применении, поскольку не требует дополнительного сверления и, соответственно, избавит от пыли. Его можно забить в гипсокартон с помощью молотка или вдавить рукой, если это по силам.

Принцип действия дюбель-гвоздя заключается в том, что при ввинчивании в него самореза первоначально плоская передняя часть раскрывается, образуя надежный упор.

Используют его для листов толщиной до 12,5мм включительно. Саморезы выбирают диаметром 3,5-5мм. Рабочая нагрузка на вырывание, заявленная производителем, составляет 15кг, на срез – 30кг, предельная нагрузка на срез, полученная опытным путем, составляет 48кг. Помимо прочего, дюбель-гвоздь подлежит повторному использованию, то есть его можно демонтировать и монтировать в другом месте несколько раз.

Плоский дюбель-гвоздь для гипсокартона очень удобен в монтаже, так как не требует сверления

Универсальный распорный дюбель Бабочка

Дюбель «бабочка» подходит как для гипсокартона, так и для бетонного основания. Отверстие под его установку просверливают сверлом диаметром 8мм, диаметр комплектного самореза – 4,5мм.

Для дюбеля «бабочка» рекомендуем использовать саморезы без пропуска резьбы, поскольку при ввинчивании, дойдя до гладкой шейки, саморез начнет прокручиваться, а дюбель не примет нужную форму в виде упора.

В целом пластиковый дюбель бабочка работает примерно, как и остальные, создавая упор за ГКЛ при ввинчивании самореза. По форме такой упор чем-то напоминает бабочку, отсюда и название крепежного элемента. Расчетная рабочая нагрузка на дюбель составляет 25кг, предельная – 55кг.

Дюбель Бабочка для гипсокартона является самым популярным, поскольку он одинаково недорогой, удобный и эффективный

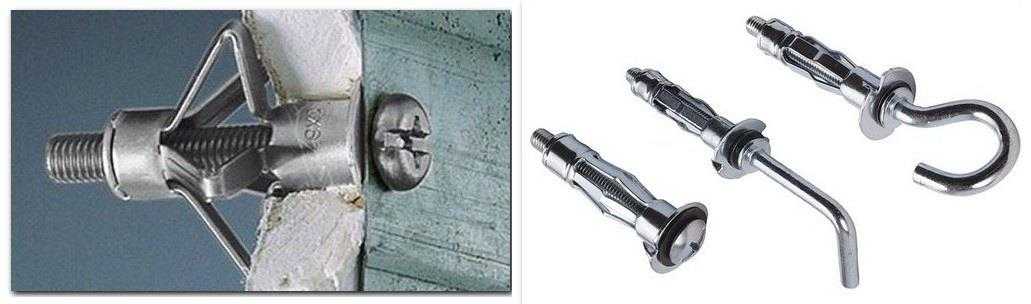

Дюбель Молли

Дюбель Молли, а точнее анкер Молли (ведь это самостоятельная крепежная единица, не требующая дополнительно самореза) – еще один популярный тип крепления для гипсокартона, выполненный из металла. Этот дюбель в отличие от предыдущих выпускается различных размеров и, соответственно, под различные нагрузки.

К примеру, для Молли минимального размера с маркировкой 4/16/38 (4 – диаметр винта, 16 длина шейки и максимальная толщина листа, для которого он может быть использован, 38 – общая длина элемента) рабочая нагрузка составляет 25кг, предельная на срез – 47кг.

Для выполнения отверстий под Молли выбирают сверло в 2 раза больше диаметра шейки (первого числа в маркировке), то есть для четверки это будет 8 мм, для шестерки – 12 и т.д.

Для установки дюбеля Молли необходим специальный инструмент, приводящий крепежный элемент в «боевую готовность». С его помощью винт слегка вытягивается на себя, зацепы при этом сгибаются. Далее можно крутить винт отверткой, сгибая зацепы до упора. Все это следует делать, вставив дюбель в отверстие в гипсокартоне.

Если специального инструмента нет, привести анкер в действие можно, используя кусачки (бокорезы) или даже обычную плоскую отвертку.

Дюбель Молли для гипсокартона – решение для профессионалов

Скручивающийся пластиковый дюбель Фишер

При закручивании самореза в такой дюбель последний скручивается, образуя упор за листом гипсокартона, отсюда и название крепежного элемента. Диаметр сверления под такой дюбель – 8 мм, диаметр самореза – 5мм.

При закручивании самореза главное задача – не пережать слишком сильно, иначе он начнет проворачиваться, и крепеж нужно будет выполнять заново. По этой причине, используя шуруповерт для закручивания, выставляйте на нем минимальные обороты.

Рабочая нагрузка на отрыв скручивающегося дюбеля составляет 10кг, на срез – 25кг, краш-нагрузка – 70кг.

Скручивающийся пластиковый дюбель для гипсокартона – интересное и эффективное решение, подкрепленное надежностью Фишер

Типы креплений, которые могут быть использованы для гипсокартонных листов

Как показывает практика, существует большое количество крепёжных элементов для рассматриваемого материала. Все они предназначены ля разного веса. Вот некоторые из них:

1) Крепление с использованием саморезов. С помощью таких элементов на поверхности листов можно закрепить небольшие предметы, обладающие довольно маленьким весом. К таковым относятся: картины, источники света (светильники) Их вес не должен превышать пяти килограмм.

Для предметов больше указанной массы уже должны применяться специальные дюбели, которые из-за своего строения без каких либо проблем смогут выдержать нагрузку до 10 кг.

2) Распорные дюбеля. Эти крепёжные элементы способны выдержать весьма ощутимую нагрузку. Обычно она достигает 30 кг. Для равномерности распределения необходимо, чтобы расстояние между соседними предметами было бы не меньше 50 см.

Ведь прикреплённые предметы в какой-то момент могут попросту упасть, испортив при этом гипсокартонный лист.

3) Для того, чтобы удержать на гипсокартонной плите предметы весом более 30 кг, потребуется монтаж дополнительных сооружений, конструкций.

Они должны быть изготовлены из дерева. Если речь идёт о предметах, вес которых превышает 100 кг, то здесь уже никак не обойтись без вентилированной фанеры, которая крепится на поверхность листа при помощи металлических конструкций.

Таким образом, к выбору типа крепления для гипсокартона следует подходить со всей ответственностью.

Какой вес выдерживает гипсокартон?

Какой вес выдерживает гипсокартон?

Гипсокартонные листы применяются обычно для выравнивания стен и потолков и создания перегородок в помещении. На гипсокартонной перегородке можно фиксировать любой предмет, но необходимо знать: какой вес выдерживает гипсокартон , и соблюдать технику закрепления тяжёлых предметов.

Перед началом работ по монтажу влагостойкого гипсокартона 12 5 мм необходимо просчитать предполагаемую нагрузку на квадратный метр площади стены или перегородки. Если предусматривается крепление тяжёлых предметов интерьера или оборудования, лучше приобрести специальные глухие листы гипсокартона, выдерживающие нагрузку до 150 кг на квадратный метр.

Система установки гипсокартонных листов предусматривает наличие металлического каркаса, на который монтируются плиты. Тип опорной конструкции также может отличаться в зависимости от предполагаемой нагрузки. Места закрепления предметов должны быть размечены во время монтажа гипсокартона и адаптированы для конкретного веса системой дополнительной фиксации.

Азы крепления в гипрок

Для начала давайте разберемся, зачем вообще нужен дюбель по гипсокартону. Ответить на этот вопрос нам поможет понимание того, как действует такой крепеж:

Вешать полочки на гипрок сложно, но можно!

1. При монтаже в любой материал мы, как правило, просверливаем отверстие, диаметр которого соответствует диаметру гильзы.
2. В отверстие вставляется пластиковая или металлическая конструкция – собственно, сам дюбель.
3. Для фиксации используется либо гвоздь, либо стопорный шуруп. Входя в гильзу, изделие распирает изнутри, и стенки гильзы упираются в стенки отверстия.

В случае с гипсокартоном эта схема не работает, или, точнее, работает не полностью. Все дело в том, что расширение гильзы начинается с дальнего конца, т.е. в той части, которая после завинчивания вообще не контактирует с ГКЛ.

Вот и получается, что стандартный дюбель гвоздь для гипсокартона не демонстрирует должной эффективности: раскрывающаяся при контакте с коническим острием часть, которая и обеспечивает прочность закрепления, просто висит в воздухе.

Основной минус стандартных дюбелей в том, что раскрывающаяся часть оказывается за гипсокартоном

Результат прост: фиксация осуществляется только в толще материала, и при этом явно с недостаточной прочностью. Кроме того, нагрузка передается на сравнительно малую площадь, что вместе с относительной хрупкостью гипрока на излом приводит к плачевному результату.

Конечно, использовать стандартный дюбель под гипсокартон можно: для этого достаточно установить закладные либо вставить стальные втулки (бобышки), распределяющие нагрузку. Но у такого решения есть минус: о его реализации нужно заботиться заранее. Если же стена уже обшита, а устанавливать на нее крепеж нужно – придется выбирать что-то из решений ниже.

Дюбель-гвозди

Монтаж каркаса для гипсокартона начинается с крепежа подвесов, а потом и направляющего профиля к полу и потолку. Чаще всего подвесы и профиль крепятся к бетонной или кирпичной стене. Реже – к деревянному основанию, еще реже — к гипсолиту. Для дерева и гипсолита вам нужны саморезы, к ним мы вернемся чуть позже, для бетона и кирпича нужны дюбель-гвозди. Они бывают двух видов и оба пригодны для крепежа деталей каркаса к твердому основанию.

Дюбель-гвозди с резьбой. Наиболее простой и распространенный вариант крепежа профилей. Для применения достаточно иметь перфоратор с разными режимами, в некоторых случаях можно обойтись простой дрелью или даже шуруповертом. Внешне гвозди выглядят как саморез, но это именно гвоздь, забивать его в дюбель нужно молотком и лишь в конце можно докрутить отверткой

Обратите внимание на резьбу, она не симметрична и смещена в сторону головки, поэтому вбивается легко. При необходимости гвоздь можно выкрутить

Дюбель-гвозди с резьбой для крепежа профиля гипсокартона к стенам

Дюбель-гвозди нужны размером 6х40мм или 6х60мм, этого вполне хватит для прочного крепежа направляющих профилей. Использовать лучше только в стенах и на полу. Если отверстия в потолке получаются рыхлые и дюбель-гвозди болтаются в них, то для потолка надежней будет выбрать другой крепеж – анкер-клин или дюбель-гвоздь для пневмопистолета.

Дюбель-гвозди для монтажного пистолета. Дорогой, но очень прочный вариант крепежа. Для потолка можно использовать короткие дюбель-гвозди 18мм. Несмотря на маленькие размеры, прочность соединения очень высокая.

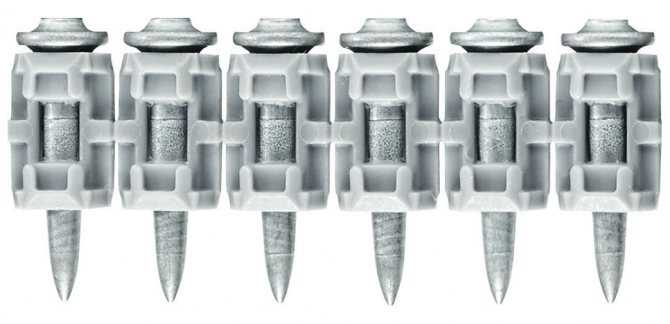

Кассета с дюбель-гвоздями для строительно-монтажного пистолета

При вбивании гвоздя он от высокой температуры практически спаивается с бетоном. Забивают такие дюбель-гвозди специальным пневмопистолетом. Не в каждом доме такой инструмент есть, зато скорость работы и прочность на высоком уровне.

Учитывая дороговизну пневмопистолета и дюбель-гвоздей для него, популярность такого крепежа, даже у строительных бригад, низкая. Эффективность отличная, но слишком дорого.

Разновидности дюбеля-“бабочки”

Подобные саморезные крепежные элементы плотно зажимаются при закручивании, соответственно, дюбель достаточно надежен. Смысл конструкции в том, чтобы зажимные лапки максимально близко прилегали к задней поверхности листов ГКЛ, таким образом, подвешенные люстры и другие осветительные приборы не будут нести нагрузку только на ограниченную площадь потолка. Нагрузка будет равномерной.

Что касается толщины дюбелей, то они могут быть или от 10 до 12 мм или от 20 до 24 мм, что соответствует одинарному или двойному слою гипсокартона. Комплектация отличается различными по своей длине и резьбе саморезами, хотя при необходимости там можно применять и другие шурупы. Проворот анкера вокруг своей оси практически исключен ввиду наличия нескольких ребристых элементов, расположенных внутри конструкции.

Дюбель Бабочка

“Бабочки” для гипсокартона изготовляются не только из металла, но и из пластика и нейлона. Металлические изделия более практичны в использовании и служат более долгий срок, но это сказывается на их стоимости. Большие нагрузки для них не страшны, равно как и коррозийные процессы, так как изделия еще на этапе изготовления обрабатываются специальными составами. Порвать или перекрутить такую “бабочку” практически невозможно.

Более современной вариацией дюбелей являются изделия из нейлона и пластика. Они невосприимчивы к процессам ржавления, доступны по своей стоимости, но не могут конкурировать со стальными изделиями по части порога допустимых нагрузок и механической устойчивости. Что касается стоимости, то у пластика она будет около 32 рублей, а нейлоновый дюбель обойдется в 26 рублей.

Рассматриваются изделия с одинаковым размером – 10×50, но у стальных дюбелей совершенно другие параметры, например за “бабочку” с винтом 4×24 придется отдать около 75 рублей.

Химические анкеры для гипсокартона: особенности крепежа дюбелей

Химические анкеры – это капсулы или патроны с клеящейся смесью. В дополнение к анкеру идет сетчатая гильза, которая создает крепление супер надежным и прочным. Закрутить дюбель в ГКЛ сможет даже непрофессионал.

Для этого достаточно знать некоторые правила:

1. Отверстие в ГКЛ для дюбелей зонтиков и им подобным должно быть высверлено иначе в процессе монтирования лист повредится.
2. Если при монтаже применяется электрошуруповёрт, то следует постараться не допустить того, чтобы крепеж проворачивался на своем месте в окончательной точке – это отрицательно скажется на плотности его залегания. Деталь закручивается не в упор. Конечный этап работы лучше сделать руками, обыкновенной отверткой.
3. После того как будет вставлен крепеж зонтик и устроена необходимая конструкция, отверстие вокруг крепежного элемента можно замазать акрилом и шпатлевкой в случае если отверстие очень большое. Резиновая основа акрила понизит давление на поверхность.

Крепежи на рынке представлены в изобилии, стоимость разная. Выбор зависит от сложности конструкции, её функционала и легкости монтирования. Если нет навыков крепления, то лучше проконсультироваться со специалистом.

Соединители профилей

Помимо саморезов, заклепок, дюбель-гвоздей, профили стыкуются между собой с помощью специальных соединителей.

Крабы. Создают Х-образные или Т-образные соединения профилей.

Соединитель профилей краб

Крабы имеют специальные защелки под размер профиля. Для большей надежности соединения краб и профили лучше скрепить саморезами, отверстия для них у крабов тоже присутствуют.

Удлинители. Если нужно нарастить профиль, это просто сделать с помощью удлинителя.

Удлинитель профиля

Стыкуете два профиля через удлинитель, фиксируете четырьмя саморезами. Соединение готово.

Двухуровневый соединитель. Понадобится, если планируете двухуровневый каркас из профилей. Его функция — создание Х-образных соединений под углом 90 градусов.

Двухуровневый соединитель профиля

В продажу поступает в виде развертке и при сборке сгибается в П-образный элемент.

Боковой соединитель. Образует Т-образное соединение профиля.

Боковой соединитель профиля

При отсутствии в продаже бокового соединителя, можно использовать краб, отрезав одну лишнюю сторону.

Угловой соединитель. Фиксирует концы профиля под углом 90 градусов.

Угловой соединитель профиля

Поставляется в плоском виде. Перед сборкой каркаса уголок сгибается в местах перфораций. Крепится к профилю при помощи саморезов.

Разновидности крепежных изделий

Детали различаются используемыми для производства материалами, а также размером и типом резьбы. Также при изготовлении используются разные типы защитных покрытий.

Материал

В основном крепежи производятся из стали (углеродистой или нержавейки) либо латуни. Первый металл лучше с точки зрения прочности, второй устойчивее к коррозии.

Поскольку при последующей шпаклевке и при эксплуатации в целом изделия подвергаются действию влаги, стальные винты нуждаются в антикоррозионной обработке. Существуют такие способы:

• Оксидирование – высокотемпературное воздействие в среде, насыщенной кислотными парами. В результате крепежи покрываются пленкой, приобретают черный цвет и ровную поверхность. Защита обладает средней стойкостью к механическим факторам. Такие саморезы можно использовать в помещениях, не отличающихся высокой влажностью.
• Фосфатирование: здесь защитный слой формируется, когда сталь реагирует с фосфатными солями. Антикоррозионное покрытие, как и в предыдущем случае, получается черным, но более шероховатым. Оно хорошо сцепляется как с самим телом крепежа, так и с разными красками и лаками. Такие детали можно использовать и во влажных помещениях для фиксации конструкций, которые затем планируется красить.
• Гальваническое цинкование: на поверхности формируется тонкий цинковый слой (50-150 микрон), надежно предохраняющий от коррозии. В отличие от предыдущих вариантов, это покрытие имеет светлую окраску. Оно устойчиво к влажности и химическим составам, что позволяет использовать такие крепежи под декоративную штукатурку или краску. Но их можно применять и на поверхностях, не подлежащих последующей отделке. Такие детали подходят, в том числе, для эксплуатации во влажных помещениях и на улице.

Тип резьбы

Его подбирают в зависимости от материала обрешетки, к которой будут прикручивать плиты.

Саморез для гипсокартона по металлу должен иметь плотную резьбу с малым расстоянием между витками, чтобы добиться качественного сцепления с каркасными профилями. Диаметр чаще всего равен 0,3-0,5 см, при этом он увеличивается пропорционально длине деталей. Наконечник у крепежей по металлу острый, если профили обрешетки тонкие, и сверловидный, если толщина составляет 1-2 мм. Если она еще больше, потребуется высверливать отверстия до установки туда саморезов. Для крепления ГКЛ на металлопрофиль вполне хватает длины винтов, на 0,7-1 см превышающей толщину плиты.

Если гипсокартон монтируется на деревянный каркас, винты должны иметь большой шаг резьбы. Такая конструкция создает большую площадь соприкосновения с древесиной и способствует более прочной фиксации. Такие различия обусловлены тем, что плотность дерева куда ниже, чем металла. Чем мягче материал, тем больше должна быть длина шурупа. К примеру, минимальное значение параметра для соснового каркаса – 1,5 см. В целом же длина саморезов по дереву  может достигать 0,2 м. Крупные крепежи (толщиной более 4 мм и/или длиной от 15 см) устанавливают в заранее подготовленные отверстия.

Размеры

Размер саморезов для гипсокартона зависит от материала каркаса и толщины плит. Диапазоны габаритов варьируются в таких пределах: длина – от 1,6 до 15,2 см, диаметр – 3,5-4,8 мм. Более крупные саморезы для монтажа гипсокартона не используются.

Расшифровка маркировки обычно выглядит так: буквенное обозначение — тип крепежа, цифровое – его длина. В скобках в некоторых каталогах могут указываться диаметр и снова длина (все параметры даются в миллиметрах). К примеру, TN 25 (3,5×25) – крепеж с острым концом и фосфатированным покрытием, широко использующийся для фиксации плит к тонкому (не более 0,7 мм) металлопрофилю. Для более толстостенных каркасов (0,7-2,2 мм) используют детали с маркировкой TB, имеющие высверливающий кончик.

Дюбель дрива для гипсокартона

Распорный дюбель бывает металлическим и пластиковым. Конструкция элемента выглядит как конус, оснащенный широкой резьбой, острым концом и шляпкой крупного диаметра. В шляпке присутствует напоминающая крест выемка для закручивания отверткой либо битой PH2.

Отверстие в гипсокартоне проделывается наконечником типа перо или трезубец при вращении крепежного изделия. Но плохой пластик деформируется под нагрузками и плавится при нагревании крутящим моментом. Решение проблемы предлагает проделать неглубокую ямку, прорезая картон любым саморезом.

Более быстрым вариантом является сверление листа сверлом с диаметром 6–8 миллиметров. Как сообщают технические характеристики, размеры пластиковых дюбелей «Дрива» равны 15х23 либо 12х32 мм, а металлических — 14х28 или 15х38 мм. Первый вариант сопротивляется нагрузкам до 25 кг, а второй удерживает до 32 кг материала обшивки. Оба варианта дюбелей можно эксплуатировать при 40 градусах мороза и 50 градусах жары, а также повторно применять после демонтажа гипсокартонной конструкции.

Дюбеля-дривы используются, когда между основанием и гипсокартонной обшивкой имеется малая или большая дистанция. При выполнении монтажных работ ввинчиваемые изделия углубляются в толщу полотна, после чего закручивается саморез. Если допустить перетягивание, прокручиваемый дюбель ухудшит надежность фиксации.

Крепление к гипсокартону тяжелых предметов на закладные

Классической технологией крепления тяжёлого предмета на стену (перегородку) из гипсокартона является использование заранее установленных закладных элементов в каркас конструкции. Этот приём используют, если нужно установить на гипсокартон раковину, радиатор отопления, навесить мебельные шкафы или полки, повесить тяжелую картину или громоздкую бра.

Так же закладные используются для установки внутренней части кондиционеров. Конструкции каркасов с закладными позволяют легко установить кондиционер в комнате без специальных крепежей для пустотелых конструкций. Также закладные позволяют быстро снимать и проводить ремонт холодильного оборудования и кондиционеров, как на обычной стене.

Суть технологии я описывал в статье установка раковины на гипсокартон. На этапе монтажа каркаса для перегородки, между стойками устанавливается фирменная деревянная траверса или просто монтируются доски. После обшивки листами, закладные элементы не видны и при необходимости их используют, как платформы для навеса.

Эта технология наиболее надежна, но требует предварительной согласованности и планирования. Закладные должны быть установлены точно по месту установки тяжелых предметов и во время монтажа конструкции.

Как делается крепление в гипсокартон

По окончании ремонтных работ наступает этап установки мебели и бытовой техники в помещении. И возникает проблема, как сделать крепление к гипсокартону тяжелых предметов? Особенно если между несущей стеной и отделкой пустое пространство – тогда это главная головная боль. Как прикрепить к тонкой стеночке из хрупкого материала тяжелый навесной шкаф с посудой или что сделать с навешиванием телевизора? Ситуация небезвыходная, и существует несколько основных видов крепежных материалов, с которыми можно навесить разные габаритные предметы на стену из гипсокартона.

Такой вариант отлично подходит для крепления габаритных и тяжелых предметов ни гипсокартонную отделку. Главное, спланировать еще на стадии ремонта, где и что будет стоять и висеть.

Под закладкой подразумевается крепление к основной несущей стене или внутри легкой каркасной перегородки из деревянных реек или брусков.

Для этого понадобится перфоратор и стандартные дюбеля с саморезами (как вариант, дюбель-гвозди). По намеченной поверхности пробивают отверстия и на дюбеля закрепляются бруски, которые потом закрываются листами материала. Главное – это составить план, где находятся установленные закладки, чтобы не возникло проблем с их поиском при последующем навешивании мебели и техники.

Важно. При наличии стен из газо- или пенобетонных блоков следует крепить закладные бруски не на стандартные пластиковые дюбеля, а специальные металлические «крокодилы»

Обычные просто не будут держаться в хрупких стенах, и через некоторое время брусок под тяжестью массы навешенного предмета оторвется от стены.

Закладка – отличный вариант, но что делать, если жилье уже с отделкой или нужно сделать перестановку или перевесить предметы в другие места?
