Подъемник для ГКЛ (гипсокартонных листов) даёт существенные преимущества во время выполнения операций с гипсокартонными листами в сравнении с осуществлением всех работ вручную:
Сокращает количество монтажников до одного человека. Каким бы виртуозом вы ни были, в одиночку приложить к потолку гипсокартонный лист у вас не получится. Подъемник-распорка делает такой трюк возможным;
Пока подъёмник удерживает ГКЛ в заданном положении, монтажник его прикручивает
Облегчает транспортировку гипсокартонных листов по стройплощадке. Рассматриваемый прибор позволяет не только поднимать и удерживать секции, но и перевозить их с места на место.
Нелёгкий лист гипсокартона можно перевезти в нужное место, закрепив в подъёмном механизме
В строительных магазинах можно встретить следующие приспособления для монтажа гипсокартона на потолок:
Обратите внимание, что цены в статье актуальны летом 2017 г
Levpano 1
Рекомендую выбирать модель подъёмника, грузоподъёмность которого не ниже 30-и кг, так как вес одного гипсокартонного листа может колебаться от 20 кг до 34 кг.
Подъемник гипсокартона Levpano 1 – детище немецкой фирмы «Кнауф», давно и справедливо заслужившей репутацию производителя продукции высокого качества. Технические характеристики:
| Параметр | Значение |
| Допускаемая высота подъёма ГКЛ в горизонтальной позиции | 350 см |
| Грузоподъёмность | 75 кг |
| Подъёмный механизм | Лебёдка ручного типа с двумя тросами: основным и страховочным |
| Регулировка длины горизонтальной опоры | 130-225 см |
| Габариты основания | 95 см на 95 см |
| Количество колёс | 4 |
| Диаметр колёс | 12,5 см |
| Блокировка колёс | Присутствует |
| Масса конструкции | 46 кг |
| Возможность вращения закреплённого листа | 360 градусов |
| Цена | 67000 рублей |
Удачно расположенный на ручке модели Levpano 1 фиксатор предотвращает возможное падение гипсокартонного листа
Премос
Высота подъёма у покупаемой модели должна быть не менее 350-см, чтобы ею было удобно пользоваться даже в помещениях с высокими потолками.
«Премос» – это профессиональный подъемник для гипсокартона, способный справиться с задачами различной сложности. Примечательно, что стоит он, несмотря на высокие эксплуатационные возможности, недорого.
Технические характеристики:
| Параметр | Значение |
| Допускаемая высота подъёма ГКЛ в горизонтальной позиции | 450 см |
| Грузоподъёмность | 105 кг |
| Количество колёс | 3 |
| Блокировка колёс | Присутствует |
| Масса конструкции | 23 кг |
| Возможность вращения закреплённого листа | 360 градусов |
| Цена | 16000 рублей |
«Премос» в комплекте имеет специальную сумку-чехол, в которой его удобно переносить в разобранном виде
EDMA
Модели, в конструкции которых есть ненадёжные пластмассовые элементы, рекомендую игнорировать. Как показывает практика, их эксплуатационный срок невелик, а риск внезапной поломки во время работы очень высок.
«Эдма» – представитель популярного французского бренда, отличительной чертой которого можно назвать возможность эксплуатации в ограниченном пространстве. Технические характеристики:
| Параметр | Значение |
| Допускаемая высота подъёма ГКЛ без удлинителя | 350 см |
| Допускаемая высота подъёма ГКЛ с удлинителем | 450 см |
| Грузоподъёмность | 80 кг |
| Максимальная ширина базы | 125 см |
| Минимальная ширина базы | 63 см |
| Количество колёс | 3 |
| Блокировка колёс | Присутствует |
| Масса конструкции | 53 кг |
| Возможность вращения закреплённого листа | 360 градусов |
| Цена | 62540 рублей |
В «Эдме» можно осуществлять подъём гипсокартона автоматически с помощью шуруповёрта
Виды подъемников для гипсокартона и способы использования
Существует множество видов подъемников для гипсокартона, но так же вы можете сделать его самостоятельно, это займет около пяти дней.
Для стен — осуществляется крепление на вертикальные поверхности. Для потолков — крепление возможно только на горизонтальные поверхности. Универсальный — поддерживает лист гипсокартона под любым заданным углом. С механическим приводом — подъем возможен с помощью лебедки, накручивающейся на барабан. С электрическим приводом — подъемником управляют с помощью пульта. Наличие этого приспособления делает работу мастера максимально комфортной. Из металлических элементов изготавливают многоцелевой надежный подъемник. Деревянный в основном используют в качестве фиксатора, его функции ограничены. Оснащенный дополнительной площадкой для мастера, которая заменяет козлы.
Распорка для гипсокартона пригодится в следующих случаях:
Для монтажа листов гипсокартона: осуществляется переноска, подъем и фиксация. Конструкция удобна для работы с материалами различных габаритов. Для разметки потолка и углов с помощью лазерного уровня, который необходимо надежно закрепить на поворотном столе. Такой способ позволяет сделать правильную разметку с первого раза. Для установки систем освещения, кондиционирования и вентиляции, профилей в труднодоступных местах.
Механизм действует по принципу домкрата. Вначале лист гипсокартона фиксаторами надежно закрепляется на поверхности распорочного стола. Затем с помощью подъемного механизма лист доставляется на выбранную высоту и устанавливается под нужным углом при условии, что подъемник универсальный.
- http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/slesarno-montaghnyy/podyemnik-dlya-gipsokartona.html
- https://derevyannie-doma.com/poleznoe/pod-emnik-dlya-gipsokartona-svoimi-rukami-chertezhi-i-shemy.html
- https://mr-build.ru/vidi-instrumenta/spets-instrument/podemnik-dlya-gipsokartona.html
- https://dekoriko.ru/otdelochnye-materialy/gipsokarton/podemnik/
- https://homeli.ru/remont-i-otdelka/pod-emnik-dlya-gipsokartona
- https://whitestrip.ru/podemnik-dly-p1306/
Приспособление для переноски гипсокартона
Часто приходится переносить плиты гипсокартона вручную. Стоит отметить, что делать это в одиночку неудобно, . Переносятся листы обычно двумя рабочими, но даже при такой транспортировке на этаж лист можно переломать. Есть специальные системы для переноски листов материала, например:
Для удобства работы с гипсокартоном есть большое количество приспособлений, которые можно купить в магазине или соорудить самостоятельно, для экономии средств.
Работа с гипсокартоном показывает высокие результаты во время обеспечения практически каждого проекта, и нередко мы делаем ее без помощника. А значит, необходим специальный инструмент и приспособления для гипсокартона, которые помогут сделать работу еще более качественно и во многом упростить обработку необъятных листов.
спомогательный инструмент
Сегодня мы рассмотрим специальные приспособления для монтажа и обработки листов гипсокартона.
Подъемник
Когда отделывается потолок, мастеру очень сложно справиться с работой. Поднятие хрупких и громоздких листов к потолку и удержание их на высоте – задача непростая.

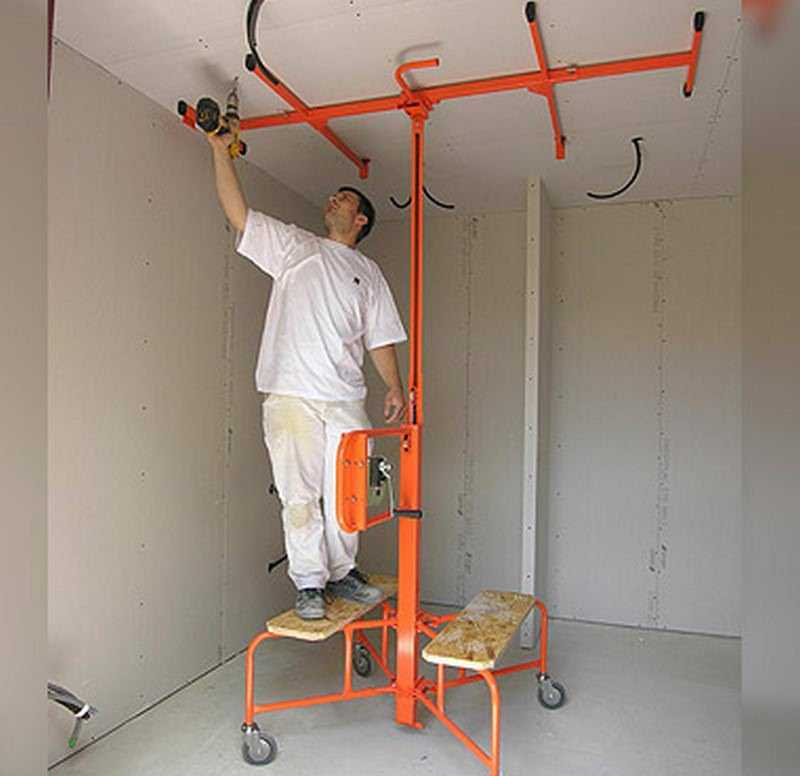

Подъемник распорка для гипсокартона – надежная станция для поднятия и удержания ГКЛ плит, да и прочих отделочных материалов, которая используется при работах с потолками, закладкой вентиляционных каналов и даже декоративной отделкой потолков. Приспособление для поднятия гипсокартона может быть выполнено из алюминия или стали, легко разбирается и собирается, удобно в работе и транспортировке. Подъемник для гипсокартона высотой в 1,4 — 1,6 м может выдержать вес материала до 60 кг, а приспособление высотой в 3,5 — 4,5 м — 30-40 кг. Зачастую, подобные подъемники дополнительно оборудованы держателями и фиксаторами.
Премос
Подъемник Премос — это современное приспособление для монтажа гипсокартона на потолок. Устройство во многом облегчает процесс монтажа листов, поэтому для многих оно уже стало незаменимым.
Преимущества инструмента:
- Приспособление позволяет установить и зафиксировать лист гипсокартона в любом положении;
- Перемещение листов гипсокартона с одного места на другое с устройством Премос – не проблема;
- Помимо работ с гипсокартоном, использовать приспособление можно при монтаже кондиционеров, закреплении массивных люстр, устройстве вентиляции, креплении габаритной аппаратуры.
Высота подъема устройства Премос — от 3,2 до 4,2 м, грузоподъемность достигает 100 кг при общем весе конструкции 23 кг. Устройство удобно как при транспортировке, так и при эксплуатации.
Угловые насадки для электрического инструмента
Нередко в работе с ГКЛ, особенно если она связана с достаточно сложными геометрическими формами и многоуровневыми потолками, применяются насадки для шуруповертов и дрелей. Они удобно располагаются на электрическом инструменте, могут быть зафиксированы в нескольких положениях, поворачиваются вокруг своей оси.
Приспособление для фигурной резки
Имеется в арсенале профессионалов и специальный резак для ГКЛ – балеринка, при помощи которой можно легко проделать большие, правильной формы отверстия – от 15 до 35 см. Работать инструментом легко и с ним справится даже новичок, главное, чтобы подобная штуковина была в вашем наборе инструментов.
Если говорить о маленьких отверстиях, скажем, от 2 до 13 см в диаметре, которые наиболее востребованы при работе с ГКЛ, то лучше использовать набор кольцевых пил по гипсокартону. Это специальные насадки для дрелей, которые применяются в работах с потолками и нишами, для устройства освещения или прокладки некоторых коммуникаций.
Для монтажа
Прикручивая лист гипсокартона к стене или потолку, можно повредить материал, если немного не учесть глубину погружения самореза. Профессионалы рекомендуют использовать специальное приспособление-насадку на дрели и шуруповерты, которая поможет с обшивкой каркаса гипсокартоном. Это бита с ограничителем, которая не даст испортить материал во время заворачивания саморезов в лист.
Для переноски
Довольно часто мы работаем в одиночку, и перенести лист гипсокартона из одного помещения в другое бывает слишком сложно. Чтобы облегчить переноску ГКЛ и были изобретены ручки-держатели для гипсокартона, которые позволяют удобно поднять лист и, придерживая, перенести, куда необходимо.
Для поднятия
Чтобы аккуратно поднять гипсокартон с пола или просто немного сменить его положение, когда прикладываете лист к потолку или стене, можно использовать ножной противовес – педаль для гипсокартона, на одну сторону которой устанавливается лист гипсокартона, а вторая работает, как рычаг.
Как самостоятельно изготовить подъемник для гипсокартона
Как и говорилось выше, подъемный механизм для гипсокартона состоит из четырех основных механизмов – их и придется собрать по отдельности и впоследствии объединить в одно изделие. Оговоримся сразу, гипсокартонщик, как перелетная птица – сегодня он здесь, а завтра там, поэтому и изготавливать подъемник нужно с расчетом на удобную транспортировку. Каждая из его частей должна быть съемной или, по крайней мере, складной. Итак, начнем, действовать будем по порядку.
Тренога. Пожалуй, это самая простая в изготовлении часть (если у вас отсутствуют проблемы со сварочными работами). По сути, вам нужно будет изготовить приспособление для крепления телескопического штатива и приварить к нему три или четыре ноги, оснащенные колесиками со стопорами. Если разбирать этот вопрос подробно, то здесь нужна привязка к размеру штатива – его основание целесообразнее изготовить из профильной трубы размером 80 на 80мм. Следовательно, опора для него должна быть немного шире (трубу по такому калибру подобрать сложно). Скорее всего, прямоугольник, в который будет вставляться штатив, придется также сварить из двух уголков – подогнать их под необходимое сечение достаточно просто, здесь все проблемы решает болгарка. Когда опора будет готова, со всех ее четырех сторон привариваем ножки, которые желательно для жесткости оснастить раскосами. Это все-таки основание, и на него ложится вся нагрузка. Кстати, о компактности. Можно продумать механизм, позволяющий отсоединять или складывать ножки треноги.
Как сделать подъемник для гипсокартона своими руками фото
Теперь телескопический штатив. Здесь тоже сложного нет ничего – понадобится три отрезка профильной трубы. Нижний, как и говорилось выше, имеет сечение 80 на 80мм, средний размером 60 на 60мм и верхний (самый короткий) 40 на 40мм. Трубы вставляются друг в друга – чтобы они не проваливались вниз, их понадобится заглушить с одной стороны. В самом верху телескопа на конце его тонкой трубы нужно сделать крепление для поворотного стола – здесь можно пойди тем же путем, что и при соединении треноги со штативом. Поворотный стол. Для начала вывариваем букву «Н» – но делаем ее таким образом, чтобы средняя перемычка имела сквозной проход. Впоследствии в нее будут вставлены с двух сторон выдвигаемые подпорки, которые гарантируют то, что гипсокартон от перегиба не сломается. Ими и нужно будет заняться после того как разберетесь с буквой «Н». Подпорки представляют собой букву «Т» с удлиненной вертикальной ножкой – чтобы обеспечить жесткость этим выдвижным подпоркам в трубке, в которую они будут вставляться, следует просверлить отверстие, наварить над ним гайку и вкрутить в нее болт (он будет выполнять функцию фиксатора). Теперь, чтобы окончательно решить вопрос, как сделать подъемник для гипсокартона, остается только придумать наклонно-поворотный механизм. Как вариант, можно остановиться только на наклонном, а поворачивать гипсокартон вместе со всем подъемником. Самый простой способ обеспечить наклон площадки – это приварить к ней отрезок трубы и с помощью шпильки или болта соединить ее с вилкой, установленной в верхней части телескопа. Способ этот несложный, но в работе такой механизм будет не очень удобным – с его помощью понадобится приложить много усилий, чтобы наклонить и одновременно закрепить стол в необходимом положении. Лучше продумать какой-то быстрозажимной механизм – например, эксцентрик, наподобие как устанавливается на кожухе болгарки для его быстрого проворота.
Самодельный подъемник для гипсокартона фото
Последняя часть, изготовление которой предусматривает самодельный подъемник для гипсокартона, это лебедка. Ее нужно купить и приспособить для своих нужд. Кстати, придется сделать крепление для нее – как правило, это выносная балка с раскосом. Ее также лучше сделать сборно-разборной, а все части должны соединяться болтами.
Вот так обстоят дела с устройством для подъема и транспортировки гипсокартона. Как видите, механизм этот простой, и его вполне реально изготовить самостоятельно. В моей практике приходилось встречать людей, которые умудрялись собрать подъемник для гипсокартона прямо на месте проведения работ из подручного хлама – вход шло все, но в основном старые дверные коробки. Вид у такого подъемника, конечно, неказистый, но свою функцию он выполнял отменно!
Подъемник для гипсокартона своими руками
Гипсокартонные листы – это один из самых востребованных отделочных материалов, но при этом и самый неудобный для самостоятельного монтажа. Установить ГКЛ на место и прикрепить одному человеку в одиночку весьма проблематично из-за значительного веса, чья масса, в зависимости от толщины и разновидности, колеблется в интервале 18 – 35 кг, а также из-за обширной поверхности. Особенно это актуально, если речь идет об отделке потолка. Выход – использовать подъемник для гипсокартона.Чтобы упростить изготовление подъемника, можно использовать не только готовую лебедку, но и полностью заводскую стойку вместо самодельной.
Можно использовать не три, а две или четыре трубы этих или иных диаметров. Их количество, диаметр и толщина стенок зависят от условий будущей эксплуатации. Чем больший вес придется поднимать, тем более мощным и прочным должен быть штатив. На современном рынке представлено немало подъемников для монтажа гипсокартона.
Одни из самых известных – универсальные (вертикально-горизонтальные) Plattenheber от немецкой компании Knauf, многофункциональные и мобильные французские устройства EDMA, российская разработка – модели Премос, справляющиеся с грузом до 100 кг. Приспособление поднимает к потолку и фиксирует на месте будущего монтажа листы гипсокартона, некоторые модели также способны транспортировки ГКЛ в конкретную точку. При использовании устройства монтажник лишь прикручивает лист саморезами, значительных усилий для работы прикладывать не нужно, не потребуется и приглашение помощников. Современные модели оснащены нивелиром или строительным уровнем и потому предоставляют возможность устанавливать листы без дополнительного контроля;
Инструкция для самостоятельного изготовления
После того, как вы внимательно изучили чертежи, закупили необходимые детали, приготовили инструменты, смело приступаем к сборке подъемного механизма. Есть несколько самодельных моделей подъемника:
- Изготовление деревянного фиксатора – альтернативы подъемника – с помощью гвоздей и молотка:
- Скрепить два деревянных бруса между собой буквой «Т» гвоздями. Длина бруса должна равняться высоте помещения и достигать потолка, ширина конструкции составляет не менее 90 сантиметров.
- Между горизонтальной и вертикальной частью располагаются укрепляющие косынки, которые устанавливаются диагонально под углом 90?.
- При необходимости горизонтальную поверхность можно расширить дополнительными балками.
- Такой простой фиксатор может держать лист только в горизонтальном положении, он не оснащен подъемным механизмом, поэтому его высоту приходится дополнительно подгонять для разных помещений.
- Изготовление металлического универсального подъемника из труб с помощью сварочного аппарата:
- Основание делается из металлической трубы 80?80 мм, опора для трубы сваривается из двух уголков.
- К трубе с четырех сторон привариваются ножки с раскосами. Ножки должны сниматься или складываться для удобства транспортировки.
- Переходим к изготовлению телескопического штатива. Он должен состоять из трех труб разного сечения. Самая широкая труба 80?80?2 мм находится внизу, средняя имеет размер 60?60?2 мм, самая тонкая часть находится вверху, ее размер – 40?40?2 мм. Вставляем трубы одну в другую, фиксируем заглушкой с одной стороны каждый отрезок. На конце самой тонкой трубы делаем крепление для поворотного стола.
- Распорной стол будет состоять из труб 40?25?2 и 30?20?2.Соединяем трубы в форме буквы «Н», сваривая их одну с другой. В средней перемычке должны быть отверстия для крепления подпорок.
- Далее нужно сделать две подпорки. Каждая из них сваривается в форме буквы «Т», с длинной вертикальной ножкой, на которой нужно просверлить отверстие. Соединяются такие подпорки со столом с помощью болтов.
- Прикрепляем поворотный механизм к собранной конструкции.
Барабан и лебедку фиксируем на самой толстой трубе стойки, а поворотный механизм – на самой тонкой.
- Все комплектующие соединяются между собой болтами, что позволяет, при необходимости, разобрать подъемник и спрятать его до следующего ремонта или перевезти на новое место.
- Такой механизм многофункционален, а значит, принесет существенную пользу во время различных видов работ.
Если подъемник для ГКЛ своими руками изготовлен из хороших материалов, правильно собран, то он прослужит очень долго, будет удобен в хранении и транспортировке. Крепление листов гипсокартона к стенам и потолку мастер сможет выполнить более качественно и с меньшими физическими усилиями.
Когда-то сухая штукатурка из слоя гипса между двумя картонными листами не пользовалась высоким спросом, но со временем популярность этого материала возросла, и появились разные приспособления для него, в том числе подъемник для гипсокартона. Разумеется, большая бригада, занимающаяся монтажом навесных потолков и возведением перегородок из такого удобного и сравнительно легкого материала, в подъемном механизме не нуждается. А вот для работы в одиночку – он в самый раз.
Подъемники – виды, классификация, конструкторские решения
Строители-отделочники, постоянно выполняющие работы по монтажу потолочных гипсокартонных конструкций, знают, как сложно удерживать ГКЛ на весу. Одновременно с этим, листы нужно крепить. И что самое интересное, в конечном итоге лист должен лежать на потолочной поверхности ровно и красиво, а крепление – быть надежным.
Такие манипуляции произвести одному человеку практически невозможно, поэтому даже профессионалы постоянно берут себе кого-нибудь в напарники. Если же у вас нет помощника и даже достойного кандидата на эту должность, то специалисты рекомендуют приобрести специальный подъемник гипсокартона
По прибытию в специализированный магазин, рекомендуем обратить свое внимание на такие лейблы как Levpano и Roger Mondelin. Это наиболее качественные и надежные образцы, проверенные в деле. Агрегат фирмы Levpano
Агрегат фирмы Levpano
Основная задача подъемника ГКЛ – подъем гипсокартона к месту крепления. Подъемники наиболее востребованы при креплении ГКЛ потолков, так как только с их помощью можно максимально ровно прижать лист гипсокартона к каркасу.
Что касается высоты, то подъемники для ГКЛ бывают как с механическим приводом, так и с электрическим, поэтому вы всегда сможете отрегулировать высоту подъема. Если у вас нет лишних денег на подъемник для монтажа гипсокартона, то можно сконструировать его своими руками.
Подъемники – виды и конструкции
Вообще, существует несколько видов подъемников. Они классифицируются в зависимости от выполняемых видов работ.
Если говорить про все виды кратко, то получается примерно следующее:
стеновой агрегат (из названия понятно, что прибор предназначен для крепления ГКЛ к вертикальным поверхностям);
Стеновой подъемник
подъемник потолочный (предназначен для крепления ГКЛ на потолочные конструкции);
Потолочный подъемник
универсальный подъемник (пригоден как для потолков, так и для стен).
Универсальный агрегат
Для обеспечения максимального результата при производстве, каждый вид подъемника имеет свои характеристики и индивидуальные требования эксплуатации. Проще говоря, используя подъемник на свой лад, вы не сможете максимально эффективно организовать рабочий процесс, что, в конце концов, может привести к поломке агрегата.
Делаем подъемник своими руками

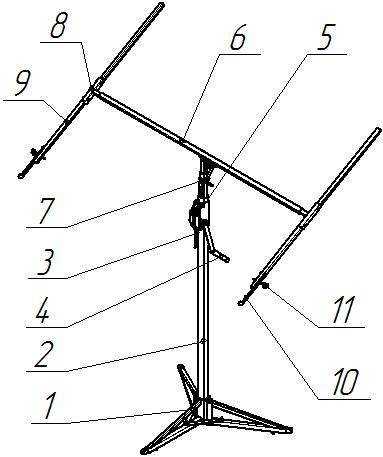

Если внимательно посмотреть на чертежи, то подъемник-распорка для гипсокартона не требует каких-либо особых затрат. Давайте рассмотрим основные приспособления и материалы, которые нам могут понадобиться в работе:
- профилированные трубы, с помощью которых обеспечивается должная жесткость каркаса;
- обрезки труб не нужно выкидывать – они пойдут на изготовление ног будущего агрегата;
- не забывайте про колеса – с их помощью передвигать конструкцию будет гораздо легче;
- если вы любитель сложных конструкций, то следует запастись тросиками и роликами.

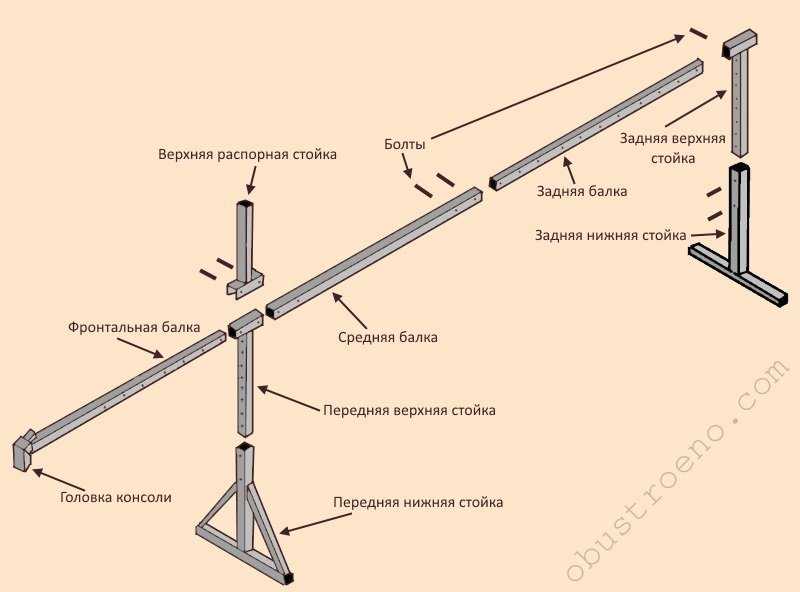

Перед началом работ нужно заранее обзавестись чертежом (см. на фото). Также, не забывайте о правильном расчете нагрузки на конструкцию, ведь неправильный расчет приведет к поломке агрегата.

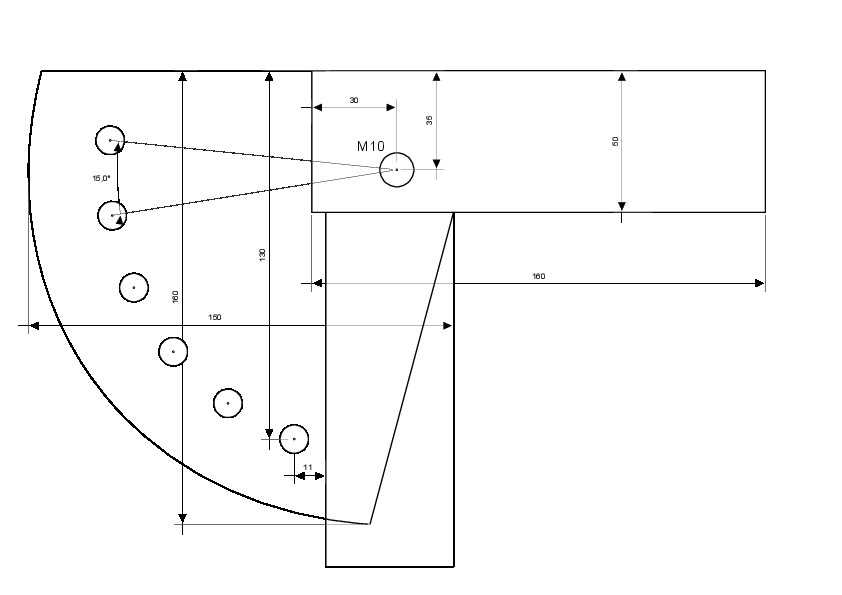

Пример чертежа
Все комплектующие конструкции скрепляются друг с другом при помощи болтов. Роль подъемного механизма исполняет механическое приспособление или же электрический мотор (вот тут-то и пригодятся тросы). Если вы изготавливаете подъемник с «ручным» приводом, то в конструкцию необходимо добавить «ноги» для большей устойчивости.
Изготовления фиксатора – как альтернатива подъемника
Не у каждого из нас есть свободное время на изготовление подъемника. Ведь если вы занимаетесь работой с потолочными конструкциями из гипсокартона всего лишь раз в несколько лет, то вам ни к чему иметь громоздкое устройство
В качестве альтернативного решения мы предлагаем обратить внимание на фиксатор
Изготовить его гораздо легче (да и быстрее) и при этом вы потратите денег по минимуму.
Вот краткая инструкция:
Вам потребуется длинный брус (на высоту вашего потолка). Горизонтальная часть конструкции и ширина должны быть не менее 90 см. Получается, что два бруса образовывают собой букву «Т». Крепятся они гвоздями, которые при забивании нужно немного топить.
Сооружение фиксатора
Теперь приступаем к изготовлению косынок. Они располагаются между горизонтальной и вертикальной частями фиксатора.
На этом фото видно, как изготавливаются косынки
По своей сути, фиксатор является обыкновенной подставкой под ГКЛ в строго горизонтальном положении. Если вы не собираетесь постоянно работать с гипсокартоном, то данная конструкция для вас – просто незаменима!
Важные нюансы
Некоторые моменты, которые необходимо учесть:
- Вне зависимости от материала, металл это или дерево, стойки и другие части, испытывающие серьезные нагрузки, требуется снабжать «косынками» или другими элементами, придающими жесткость и прочность.
- Предпочтительной является складная конструкция подъемника: так его легче транспортировать, да и места при хранении он займет намного меньше.
- Кроме стопорного устройства, имеющегося на лебедке или реечной передаче, обязательно надо предусмотреть дополнительное устройство, надежно фиксирующее рабочий стол в поднятом положении. Иначе существует риск складывания устройства под нагрузкой, что может привести к серьезным травмам. На чем точно экономить не стоит, так это на собственной безопасности.
Ячеистый стол предназначен для работы с листовым материалом и полностью заменяет собой обычные верстаки. Изготовленный из фанеры 12 мм, стол отличается простотой сборки, но при этом не уступает в прочности и функциональности своим более габаритным, но полностью стационарным собратьям. Чаще всего наши клиенты используют ячеистый стол для решения таких задач, как:
- Раскрой гипсокартона;
- Фрезеровочные работы;
- Распил материала погружной пилой.
Преимущества:
- Легко работать Ячеистый стол позволяет эффективно фиксировать заготовки или листовой материал струбцинами в любом нужном вам месте, быстро распиливать материал, обеспечивает удобный подхват и пространство для работы инструмента.
- Удобно перевозить Стол быстро и компактно складывается, занимает минимум места, а поднять его вполне под силу любому здоровому мужчине.
- Быстро собирать Монтаж ячеистого стола с помощью киянки занимает буквально несколько минут.
Производство сегодня 1200х2400х750мм На данный момент основное производство занимает новая модель ячеистого стола, который обладает рядом преимуществ по сравнению с предыдущими моделями.
Габариты одного стола составляют 1200х1200х750мм.Конструкция позволяет делать модульную сборку из нескольких единиц, а их обвязка осуществляется при помощи собственного крепежа (см.инструкцию).
Размеры являются наиболее оптимальными, как для эксплуатации, так и для транспортировки — он с лёгкостью поместиться в легковом автомобиле!
Дополнительный ярус для складирования материала позволит Вам рационально использовать полезное пространство и содержать рабочее место в порядке.
Повышенная плотность ячеек даёт значительную прочность, а парная конструкция из двух столов, которая в длину составляет 2400мм, позволяет производить полноценную работу с ГКЛ стандартного размера.
Разновидности
По области использования ГКЛ-подъемники могут быть:
стеновыми;
потолочными;
универсальными.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Лист ГКЛ – что это такое? Размеры и толщина, виды материала
Они различаются расположением плоскости стола, на котором крепится гипсокартон.
Промышленность предлагает немало видов этих устройств, но стоят они недешево. Обычно их приобретают строительные бригады, специализирующиеся на монтаже гипсокартонных конструкций. Но и они зачастую предпочитают изготовлять подъемники самостоятельно.
https://youtube.com/watch?v=3pyeoMdG8ZI
Как сделать приспособление своими руками?
Если покупать готовок устройство нецелесообразно, а взять его в аренду негде, есть смысл задуматься об изготовлении подъемника своими руками. Вам будет легче работать, если вы имеете представление о его строении. Перед тем как приступить к работе, нарисуйте его эскиз или схему, а при наличии определенных навыков составьте чертеж будущего изделия.
В общих чертах такое устройство состоит из:
- основания, на котором построена вся конструкциями, часто с колесиками и со стопорами;
- вертикальный телескопический штатив – его изготавливают из отрезков профильных или круглых труб сечением (диаметром) 40, 60, 80 мм, вставляемых друг в друга;
- стола – поворотной площадки-подставки.

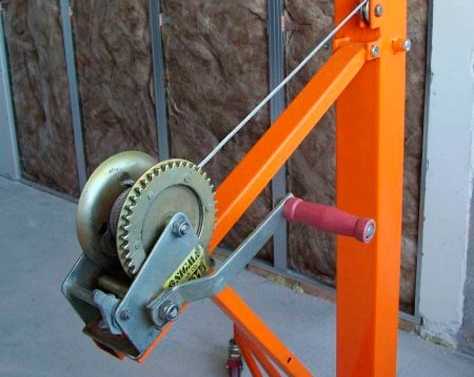

Для изготовления подъемника нужна лебедка. Ее следует приобрести готовую: собрать этот элемент самостоятельно весьма проблематично.
Этапы изготовления
Первый этап сборки – изготовление основания, который имеет вид треноги или буквы «Н». В центре конструкции находится центральная стойка, на которую впоследствии устанавливают нижнюю часть штатива, а «ноги» при необходимости оснащают надежными роликами-колесами.
После этого приступают к созданию телескопического штатива. Профильные (подойдут и круглые) трубы сечением (диаметром) 80, 60, 40 мм вставляют друг в друга по типу матрешки, фиксируя заглушками, чтобы элементы не проваливались друг в друга. Выдвигаться вверх они будут с помощью лебедки, роликового механизма и прочного троса.
Штатив нижней, самой широкой частью, устанавливается на центральную стойку, на выносной балке с раскосами монтируют лебедочный узел, а на верхнем конце (на самой тонкой трубке) монтируют крепление для будущей подставки.
Можно использовать не три, а две или четыре трубы этих или иных диаметров. Их количество, диаметр и толщина стенок зависят от условий будущей эксплуатации. Чем больший вес придется поднимать, тем более мощным и прочным должен быть штатив.
Из труб или иного металлопрофиля сваривается прямоугольная платформа-подставка и крепится к штативу. Способ и ориентация крепления зависит от условий будущей эксплуатации – на вертикальную или горизонтальную работу будет рассчитан подъемник.
Если нужен мини-подъемник
Мини-подъемник или, скорее, мини-фиксатор изготавливается из ровного деревянного или металлического бруса сечением порядка 40×20 см, который с помощью саморезов соединяют в конструкцию в форме буквы «Т». Для больше жесткости необходимы перемычные косынки между вертикальными и горизонтальными частями. Таких узлов изготавливается как минимум три, они прикрепляются к нижнему горизонтальному основанию. Для простой поддержки хватает и одной подобной конструкции.
Таким мини-фиксатором пользоваться менее удобно, чем традиционным подъемником, но все же он значительно облегчает монтаж гипсокартона на потолок.
