Цоколь дома

Высота

Не все частные застройщики, которые возводят дом своими руками, уделяют внимание высоте цоколя. Многие считают, что даже незначительная величина этого показателя достаточна, чтобы говорить о полной защите остальных конструктивных элементов здания

И это ошибка, ведь высокий цоколь – это защита от проникновения внутрь дома влаги, поднимающейся по капиллярам материалов фундамента, а значит, это долгосрочная эксплуатация всей постройки.

Что касается размеров высоты цокольной части, то многое будет зависеть от того, из какого материала будет сооружаться здание, каковы его габариты, тип почвы и другие факторы. Но существуют определенные нормы, которые надо учитывать, отвечая на вопрос, какая высота необходима для конкретного случая.

1. Стандартное одно — или двухэтажное строение из кирпича – высота цокольной части должна быть в пределах 30 — 40 см.
2. Под любой деревянный дом закладывается элемент высотою 60 — 90 см.
3. Если в доме запланирован подвал, то высота этой части варьируется в пределах 1,5 — 2,0 м.

Говорить о таком показателе, как минимальная высота цоколя, не приходится. Как было уже сказано выше, эта размерная характеристика никакими нормативами не обозначена. Но в справочном пособии к СНиП II-22-81 в разделе 3.39 сказано точно, если цокольная часть фундамента будет облицовываться плитами, то высота надземной части не должна быть меньше 600 мм (60 см). То есть, этот размер и есть оптимальная высота цоколя.

Может ли цоколь считаться четвертым этажом?

О высоте цоколя

Цоколь – это выступающая над землей часть фундамента

Его высота является важной характеристикой

Этот параметр различен у разных сооружений, и зависит от:

• вида фундамента;
• нюансов проекта;
• особенностей грунта;
• необходимости организации подвального помещения.

Важно тщательно рассчитывать, какой высоты будет цоколь дома, чтобы обеспечить надежную защиту фундаменту и продлить срок службы дома

На что влияет высота

Основная функция цокольной части – предотвращение негативного влияния влаги на основание.

Но не следует слишком усердствовать, так как очень большой отступ обустраивать нерационально с финансовой точки зрения.

В частном строительстве особенно важно определиться с высотой, чтобы этой частью выполнялись все ее функции:

• защита фасада от загрязнений;
• придание механической прочности поверхности;
• исключение деформаций под влиянием усадки;
• защита подвального помещения;
• вентиляция и дополнительное утепление.

Следует рассчитывать возвышение внимательно, с учетом размеров основной поверхности фасада, чтобы строение не только было качественно защищено, но и выглядело привлекательно.

Внешняя отделка

Всегда ли стоит отделывать цокольную часть дома? Считается, что даже в тех случаях, когда подножие не рассматривается, как декоративный элемент здания, облицовка является обязательным этапом работы. Многие могут не согласиться с этим утверждением, не понимая, зачем нужны дополнительные трудности при работе с дачей или баней.

Отделка нижней части придает зданию законченный вид и защищает узлы конструкции от разрушения.

Так, цоколь бани или жилого дома, оставшийся без отделки, не будет полностью выполнять свою основную защитную функцию, узлы конструкции могут не выдержать зиму. Современные облицовочные материалы имеют не только эстетические, но и защитные свойства. Кроме того, одновременно с выполнением отделки можно сделать утепление.

Для отделки цоколя можно применять самые разнообразные материалы. В частности, можно рассмотреть способ облицовки сайдингом.

Пошаговая инструкция, как обшить своими руками

Работы по монтажу должны осуществляться по инструкции, чтобы впоследствии не жалеть о потраченных деньгах. При наличии необходимого инструмента все работы можно сделать самостоятельно без помощи специалистов, что позволит лишний раз сэкономить.

Инструменты:

• строительный уровень, рулетки, чтобы выравнивать каркас, панели;
• черный маркер (или по железу, белый), для маркировки, пометок на деталях;
• саморезы для крепления деталей, осуществления сборки элементов;
• болгарка (ножовка) для нарезки элементов нужных размеров;
• шуруповерт, отвертка нужного размера.

После подбора инструментов, подсчета и закупки необходимо количества стройматериалов можно приступать в работе:

1. Монтаж каркаса, разметка отделки. Качественная отделка зависит от надежности обрешеточной конструкции. Она делается из металлического профиля.

   Длина шага оптимальная – не более 400 мм. Перед монтажом проводится разметка. Здесь поможет уровень, рулетка. Отмерив необходимые размеры, место крепления маркируется.

2. При утеплении. Если планируется утеплять цоколь, то необходимо оставить зазор между стеной и утеплителем для дополнительной вентиляции. Нельзя забывать об обрешетке. Утеплитель укладывается на расстоянии от земли, чтобы предотвратить его порчу. Производители рекомендуют плотную укладку с дополнительной фиксацией.
3. Стартовая планка, угловые детали. Чем точнее и правильнее установлена стартовая планка, детали под углом тем лучше будет выглядеть сайдинговая отделка цоколя. Необходимо соблюсти отступ в 6 мм. Подобное крепление позволяет предотвратить деформацию материала из-за перепадов внешней температуры. Начальные элементы устанавливаются по всему периметру цоколя, путем комбинирования деталей. Они монтируются внахлест и фиксируются саморезами.
4. Установка сайдинга. После завершения подготовительных процедур, следует перейти в установке панелей. Перед монтажом следует проверить материал на качество замков, нет ли дефекта на них. Монтаж производится от левого угла к правому.

   По мере крепления материала, требуется постоянно проверять уровнем ровность поверхности. Если одна деталь уложена неровно, то вся поверхность сместится, что ухудшит качество внешнего вида. Каждую последующую деталь укладывают с небольшим смещением, в результате чего достигается эффектный внешний вид.

5. Установка цокольного сайдинга при отделке здания на участке под углом. Перед монтажом панели обрезаются в соответствии с углом дома. Начальная планка заменяется профилем «i». Иногда отделку цоколя в таких зданиях производят сверху вниз, что позволяет сэкономить на расходе и добиться эффектного внешнего вида.

Подробное видео с процессом монтажа сайдинга на цоколь:

Высота цоколя при возведении строений с цокольным этажом либо подвалом

В последнее время обустройство подвального помещения пользуется большой популярностью, поскольку это практично и функционально. Если же планируется организация цокольного этажа, то за его счет можно даже увеличить полезное пространство, создав там спортивный зал, прачечную или другие полезные комнаты. В таких случаях, согласно нормам, минимальная высота цоколя должна составлять не меньше 2,5 м.

При наличии подвала

Насколько он будет выступать над землей, будет зависеть от назначения подвального помещения. Так, для сооружений, которые будут использоваться в хозяйственных целях, достаточно будет минимального показателя. Но если помещение предназначено для постоянного нахождения людей, то высоту надземной части нужно увеличить. Это позволит гарантировать более высокий уровень тепло- и гидроизоляции.

Что нужно знать о конструкции цоколя и материалах, применяемых для его отделки

Цоколем называется выступающая над землей часть фундамента здания. Она принимает на себя вес постройки и равномерно передает его нижним слоям, опирающимся непосредственно на грунт или специально подготовленную песчано-гравийную подушку

Важной функцией этого конструктивного элемента является защита стен от подступающей снизу грунтовой или сезонной влаги

Строительные нормы требуют, чтобы высота цоколя была не меньше 20 см. В большинстве случаев проект предусматривает данный размер на уровне 40-60 см. Некоторые застройщики предпочитают обустраивать дополнительный цокольный этаж, тогда эта часть здания может достигать отметки двух метров.

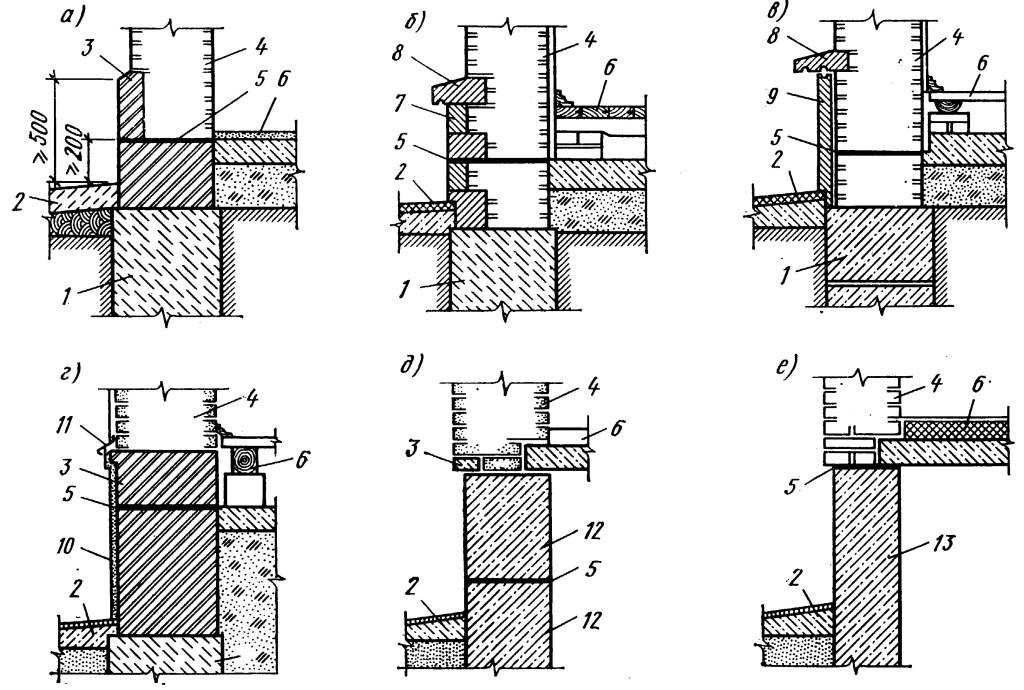

Есть три варианта взаимного расположения границы цоколя и наружных стен. От них зависит характер мероприятий, направленных на внешнюю защиту нижней части дома от неблагоприятных погодных факторов.

Одноуровневый цоколь

Стена и цокольная часть фундамента располагаются в одной плоскости. При расположении внешней части стены и цоколя в одной плоскости упрощается процесс наружной отделки. В этом случае декоративные слои стыкуются «заподлицо» друг с другом.

Одноуровневый цоколь.

Выступающий цоколь

Данный вариант предполагает, что фундамент несколько шире несущих стен, поэтому в месте их контакта образуется характерный выступ. Здание с чуть выдающимся наружу цоколем выглядит более основательным, но получившуюся полочку приходится дополнительно защищать специальными отливами, чтобы на ней не скапливалась влага.

Выступающий цоколь.

Западающий цоколь

При западающем цоколе под обрезом стены получается небольшая ниша. Это упрощает защитные мероприятия, поскольку основная часть дождевой воды будет стекать на отмостку, минуя верхнюю часть фундамента.

Западающий цоколь.

Требования к используемым материалам

В качестве несущей части цоколя обычно выступает сплошной железобетонный монолит, строительные фундаментные блоки или кладка из полнотелого керамического кирпича. Эти материалы способны впитывать воду, которая постепенно распространяется по имеющимся внутри них капиллярам. Для ограничения зоны проникновения влаги к стенам дома обязательно применяют листовую или рулонную гидроизоляцию.

Цокольная часть здания является зоной неблагоприятного воздействия механических и погодных факторов. От правильного выбора материала для обшивки фундамента дома снаружи, во многом зависит долговечность постройки и микроклимат в ее внутренних помещениях. По этой причине используемые для наружной отделки материалы кроме эстетической привлекательности должны обладать и особыми эксплуатационными свойствами.

Главные требования к отделочным материалам для цоколя:

• высокая прочность;
• стойкость к истиранию и ветровой эрозии;
• абсолютная водонепроницаемость;
• морозостойкость;
• способность выдерживать резкие перепады температур;
• устойчивость к воздействию солнечного света;
• отсутствие склонности к гниению и появлению плесени.

Как определить вид цоколя (вариант маркировки)

Изучите список с картинками, на котором представлены типы цоколей ламп.

Приобретая лампы для люстр либо дополнительных источников дневного света, каждый из нас обращал внимание на странный набор букв и цифр, который нанесен на цоколь лампочки. Что это значит и какие бывают, согласно данной аббревиатуре разновидности цоколей, давайте разбираться. Единая мировая классификация подразумевает, что тип цоколя ламп обозначает первая заглавная буква:

Единая мировая классификация подразумевает, что тип цоколя ламп обозначает первая заглавная буква:

• E – цоколь для ламп винтовой (резьбовой) – Эдисона (английского изобретателя) ;
• G – цоколя лампочки штырьковые;
• R – цоколевка с утопленными контактами;
• B – цоколь байонет с несколькими специальными штырьками;
• F – цоколь байонет, имеющий единственный штырь различной формы:

      a – штырек цилиндрический;

      b – штырек рифленый;

      c – штырек специальной формы;

• S – цоколь лампы софитный;
• K – цоколь не обычный стандарт с кабельными соединениями;
• H – цоколи для ксеноновых ламп;
• P – цоколь в фокусирующее устройство;
• T – цоколь телефонный;
• W – разновидность цоколей, имеющих специальные разъемы непосредственно на стеклянном основании лампы. Контакт у таких электроламп с патроном происходит в местах данного ввода (это т.н. лампы без цоколя).

Цифра справа от первой заглавной буквы  обозначает размер цоколя, длину между штырьками.

Не для всех видов ламп, а только для некоторых его типов, маркировка цоколей включает строчные буквы в конце аббревиатуры. Они показывают количество штырьков, контактных пластин или гибких соединений:

• s – одноконтактный;
• в – двухконтактный;
• t – трехконтактный;
• q – четырех контактактный;
• p – пятиконтактный.

Также некоторые виды лампочек в конце аббревиатуры имеют дополнительную строчную букву – уточняющую:

• U – энергосберегающие лампы, цоколь которых может быть различным;
• V – цоколь ламп, имеющий форму конуса на конце ;
• A – автомобильная (галогеновая или другая) лампа.

Чем лучше отделать снаружи: варианты с фото

Среди материалов можно выделить основные:

Клинкерные плитки

Клинкерная плитка – экологически безопасный материал, произведенный из формированной глины с высокотемпературным обжигом. Основные достоинства – долговечность. Заявленная производителем, составляет 50 лет. Также отличает материал влагопрочность, химическая инертность.

Фасадная часть может быть любой (гладкая, рифленая или искусственно состаренная, имитировать природный, обработанный камень).

Минус – низкие теплопроводные свойства, в результате чего плитка требует утепления. Кроме этого, следует учесть немалую массу и высокие цены. Хрупкость – параметр, влияющий на условия транспортирования. Производители, заботясь о своих клиентах, предусмотрели вариант плиток сразу с приклеенным утеплителем на изнаночной стороне.

Кирпичи

Материал обладает надежностью, устойчив к проникновению влаги в стену. Основной плюс – универсальность кирпича, большой выбор (керамический, пустотелый, щелевой, гиперпрессованный) в различной цветовой гамме. Можно сделать в едином стиле со стенами дома.

При облицовке цоколя красным кирпичом, полученного при высокотемпературном обжиге, он не требует облицовочных работ и служит в качестве защитной, декоративной роли. Большой вес материала необходимо учитывать при закладке, заливке фундамента. Обшивка будет дороже, чем клинкерной плиткой.

Натуральные камни

Для декорирования цокольной фасадной поверхности применяют:

• гранитный,
• гравийный,
• доломитовый камень,

которые обладают необходимыми прочностными характеристиками. Мрамор не применяется из-за своей дороговизны. Недостатки натурального камня – большая масса, что усложняет доставку, монтирование. Необходимо дополнительное армирование цоколя, чтобы он выдержал столь тяжелый материал. К недостаткам относится высокая цена на изделия.

Искусственные камни

Отделочные камни природного происхождения современное производство заменило искусственными, минимизировав недостатки природного материала. Он более легкий, прост в монтаже, не требует ухода и доступен по стоимости.

В основе искусственного камня гранитная крошка мелких фракций

Панели

Листовые панели, собранные на основе пластикового, металлического, цементного материалов. Лицевая часть может иметь любой окрас с имитацией под камень, дерево, кирпич.

Панели устойчивы к излишней влаге, воздействию ультрафиолета, перепадам внешней температуры, обладают высокой прочностью. Менее прочны панели на основе пластика. При механическом воздействии панель покрывается трещинами, поэтому для облицовки цоколя кирпичного дома используются редко.

Сайдинг

Эти достоинства сделали материал популярным, особенно в тех зданиях, где у фундамента нет дополнительных укреплений. Для фиксации материала необходим каркас, к которому на саморезах крепятся панели.

Оштукатуривание

Считается одним из самых дорогих и трудозатратных способов, хотя об эффекте говорить не приходится. Безупречно ровная поверхность цоколя кирпичного дома способна вызвать восхищение.

Чтобы фасад защитить от воздействия влаги, солнца, морозов на обработанную поверхность наносится защитный финишный слой со специальными акриловыми средствами.

Наиболее популярна штукатурка с каменной крошкой мелких фракций

Размеры

На размер цоколя влияет тип фундамента, общая проектировка дома, базовые параметры грунта, а также целевое предназначение подвала – на этот счет есть специальные предписания. К примеру, если в подвале частного дома размещен котел отопления, то цоколь в обязательном порядке должен иметь выход на улицу.

Многие собственники жилой недвижимости полагают, что если они не обустраивают подвал, то и в цоколе нет надобности, а фундамент можно сооружать заподлицо с землей – и это очень большое заблуждение. Основная задача цоколя – это не защита подвала, а изоляция фасада и перекрытий строения от контакта с землей. Именно для того чтобы грунтовые воды не поднимались капиллярным путем по бетону вверх, между фасадной и цокольной частью стены в обязательном порядке укладывают слой гидроизоляции, как правило, рубероида.

В соответствии с нормативами, в обычном частном доме цоколь должен возвышаться над землей на расстоянии около 30-40 см. В случае если здание возведено из дерева, имеет смысл сделать цоколь выше – 60-70 см, а если в доме предусмотрен полуподвальный этаж, то цоколь и вовсе должен возвышаться на 1,5-2 метра над уровнем грунта – именно эта высота дает максимальное соответствие существующим нормам. Высота цоколя никак не зависит от материала, из которого его оборудуют, будь то камень, кирпич или варианты из шлакоблоков – любые покрытия страдают от воды в равной степени.

Очень важно учитывать природно-климатическую зону, а именно: среднюю температуру в холодное время года, а также среднее число осадков. Если вы только планируете возвести дом, то примерную высоту цоколя можно рассчитать эмпирически – для этого на протяжении нескольких лет потребуется измерять глубину максимального снежного покрова, затем найти среднее значение и прибавить к нему 10 см. Безусловно, обустройство высокого цоколя обойдется дороже, поскольку требует больше затрат на проведение работ по бетонированию

Тем не менее это как раз тот случай, когда экономия должна отходить на второй план, в приоритете крепость основы и высокие эксплуатационные характеристики

Безусловно, обустройство высокого цоколя обойдется дороже, поскольку требует больше затрат на проведение работ по бетонированию. Тем не менее это как раз тот случай, когда экономия должна отходить на второй план, в приоритете крепость основы и высокие эксплуатационные характеристики.

Разберемся, почему высота так важна, и на что влияет размер цоколя.

Главное – это то, что от его габаритов будет зависеть степень защищенности всего здания и его внутренних помещений от неблагоприятных факторов внешней среды и механических повреждений. Вместе с тем устанавливать высоту нужно с умом, поскольку каждый лишний сантиметр будет значительно увеличивать общую стоимость строительных работ

Помимо этого, важно заострить внимание на защите нижней части фасада от мороза, уложив снаружи или изнутри слой качественной теплоизоляции

Если у вас возникают трудности с расчетом оптимальной высоты цоколя, то стоит обратиться к специалистам. Их помощь, как правило, не безвозмездная, однако лучше потратить лишние деньги на грамотное планирование дома, чем впоследствии отдавать гораздо большие суммы на его переустройство.

Как сделать своими руками?

Для того чтобы соорудить цоколь, необходимы специальные инструменты:

• лопата;
• резервуар для разведения цемента;
• бетономешалка либо шуруповерт;
• кельма;
• малярная кисть либо валик;
• сантиметр или рулетка.

Как правило, своими силами домашние умельцы возводят цоколь из кирпича. Все остальные варианты требуют более профессионального подхода, поэтому остановимся подробнее именно на этом типе работ. Для кладки необходимо приобрести кирпич, цемент, песок, а также гидроизоляционный материал, мастику на битумной основе и праймер.

Схема работы здесь выглядит следующим образом:

• обустроенный фундамент просушить, а его верхнюю грань при помощи малярной кисти обработать праймером;
• по краю праймера необходимо нанести слой мастики, затем зафиксировать гидроизоляционный материала и прикатать для большего прилегания, после чего повторно нанести гидроизоляцию;

• выложить первый ряд кладки в углах, потом при помощи сантиметра или рулетки измерить соответствие размеров цоколя на точность соответствия проекту, при этом допустимое отклонение не должно превышать 3 см;
• замешать песчано-цементный раствор;
• с использованием кельмы уложить раствор на угловую кладку, затем по периметру выложить первый ряд кладки, покрыть слоем раствора и укрепить в нем арматурную сетку;
• выполнить последующие слои кирпичной кладки.

Эксплуатация цоколя в качестве жилого этажа – что для этого нужно

Варианты

Существует три вида цоколя для деревянного дома:

1. Выступающий.
2. Западающий.
3. Продолжение фундамента.

Первый вариант выступает из стены дома. Снаружи кажется, что дом будто стоит на постаменте. Толщина стен выступающего цоколя больше, чем толщина стен деревянного дома. Этот вариант хорошо подходит для домов, имеющих тонкие стены.

Если в доме будет отапливаемый подвал, то выступающий цоколь как раз подойдет для такого типа конструкции. При его возведении обязательно обустраивают систему отливов, благодаря этому осадочная влага не проникает в материал стен.

Западающий цоколь считается самым доступным и подходит для домов на столбчатом или свайном фундаменте. Давление в таком доме приходится на сваи, поэтому цокольная часть необязательно должна быть излишне прочной. Цоколь западающего типа может быть изготовлен из тонких материалов.

Цоколь как продолжение фундамента выглядит более эстетично, чем два предыдущих варианта. По сути он не является продолжением стены, но отличной подойдет для домов из клееного бруса, которые возведены на ленточном фундаменте.

Сравнение их плюсов и минусов

По мнению экспертов, в строительстве самым нерациональным вариантом цоколя для деревянного дома является тот, который будет продолжением фундамента. Если цокольная часть и стены имеют одинаковый уровень, то влага без труда проникнет в помещение.

Западающий тип цоколя также хорошо защитит дом от влаги, но его не рекомендуется использовать в помещениях, где толщина стен небольшая.  Выступающая конструкция как раз используется с тонкими стенами.

Если в деревянном доме есть подвал или подпол, то выступающий цоколь предотвратит контакт с влагой и защитит от проникновения низких температур.

Фундамент для забора

Заборы монтируются на столбчатых фундаментах, где размер столба в сечении зависит от сечения наземных несущих элементов. Наибольший вес и геометрические параметры имеют кирпичные или блочные столбы. Для устойчивости между ними заливают ещё и горизонтальную балку, ведь забору приходится выдерживать немалые ветровые нагрузки.

Эта балка — она же лента или ригель, и обеспечивает высоту цоколя, так как чаще всего лежит на поверхности, опираясь на уплотнённую песчаную подушку. Её сечение тоже составляет в среднем 400*400 см, потому что приходится ориентироваться на размер столба (если он из кирпича, то в поперечном разрезе его размер 380*380 мм).

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Иногда ригель заглубляют в грунт наполовину высоты — в таком случае над землёй остаётся всего 200 мм.

Особенности гидроизоляции и утепления при различной высоте

Эффективность ленточного цоколя будет сведена к нулю в том случае, если в нем отсутствуют вентиляционные продухи. Это отверстия расстояние, между которыми не должно превышать 3 метра. Их устраивают по всему периметру, обеспечивая качественную циркуляцию воздуха. Не исключение и внутренние стенки и перегородки. Закрыть данные отверстия можно только вентиляционными решетками. На видео Вы увидите, как правильно утеплить и гидроизолировать цоколь дома.

Использование любых заглушек категорически запрещено, так как влажность, присутствующая в цокольном пространстве приводит к образованию плесени и грибка. При возведении цоколя из кирпича для организации вентиляционных продухов достаточно оставлять промежутки в кладке, в других вариантах используют трубы, которые фиксируют между блоками. Перемычками может послужить листовая сталь или обычная арматура.

Надежную защиту цоколя от грунтовых вод обеспечивает гидроизоляционный материал. Это может быть рубероид или иной вид рулонной гидроизоляции, такой как:

• стеклорубероид;
• рубемаст;
• еврорубероид.

Укладывают его в два слоя непосредственно на фундамент, нанеся на него битумную мастику или разогретый битум. Между слоями гидроизоляционного материала наносят слой клеевого состава обеспечивая прочное соединение.

Цоколем называется наружная стенка фундамента, на которую опирается фасад. Одновременно это верхняя часть стен подвала, если он существует. Высота цоколя зависит от типа основания, общего проекта дома, характера грунта, целевого назначения подвала. Существуют определенные строительные предписания на этот счет.
