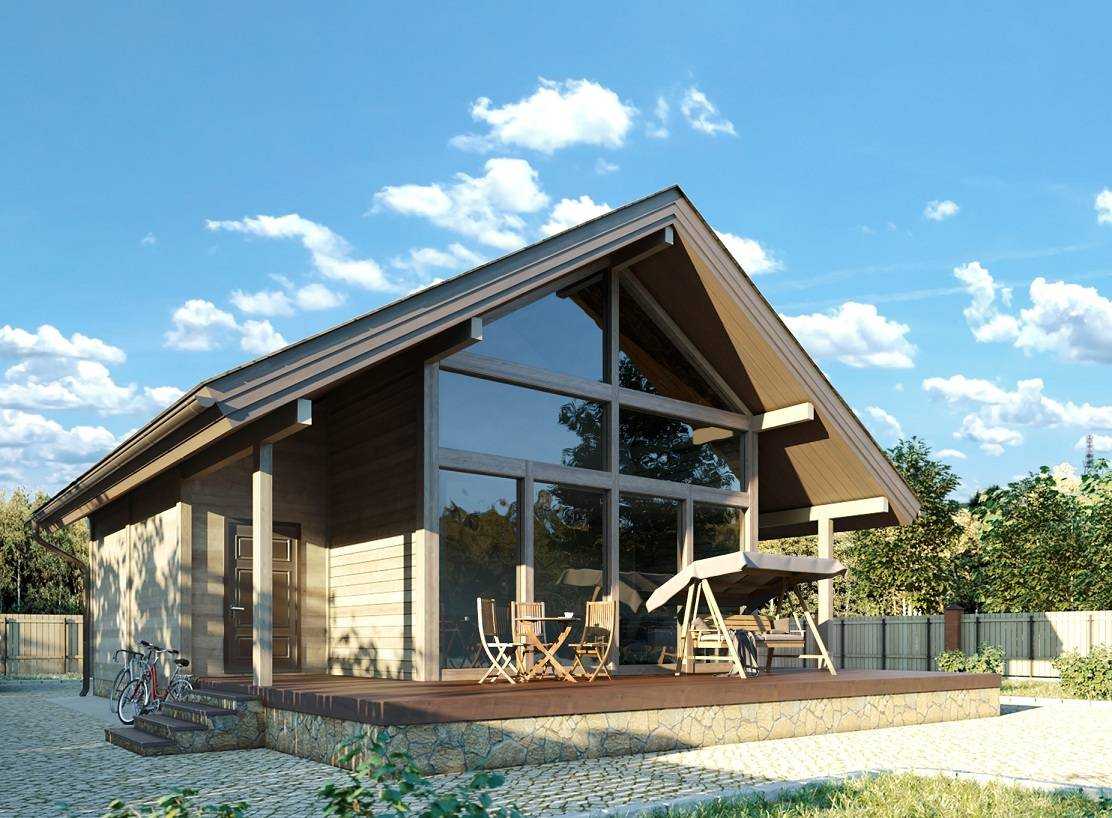

Проект фахверкового дома с панорамным остеклением

Особенности возведения каркасных домов по технологии «фахверк»

Как и все здания, возводимые по каркасной технологии, фахверковые дома обладают всеми их достоинствами и, соответственно, недостатками, но и имеются и характерные, присущие только этому типу.

Плюсы и минусы фахверковых домов

Чаще всего на первое место среди преимуществ, выделяют эстетическую привлекательность домов, их непохожесть на многие другие. Поэтому, если у застройщика есть желание выделить свой дом их сотен других – то это самый подходящий вариант.

Но не только этим ограничиваются достоинства фахверка. Для строительства дома:

• не требуется мощный фундамент, достаточно ленточного монолитного мелкозаглубленного основания, но могут применяться и другие виды оснований, в зависимости от геологических особенностей участка;

• из-за небольшого веса конструкции, а также использования клееного или сухого материала для возведения каркаса, здание практически не имеет усадки, что позволяет сразу заниматься монтажом стен и отделкой помещений;

• несмотря на явную открытость конструкции, все инженерные коммуникации легко спрятать в технологических нишах, например, внутри пола или стен.

Из недостатков фахверковых домов следует обратить внимание на:

• необходимость регулярной обработки деревянных элементов защитными составами (антисептиками, антипиренами и повышающими влагостойкость материала);
• если строительство ведется в суровых климатических условиях, то дополнительные расходы потребуются для устройства надежного и эффективного теплоизоляционного слоя, что приведет к увеличению толщины стен, а значит и стойки и балки должны иметь большее сечение;
• учитывая конструктивные особенности, стоимость разработки проекта и строительства дома обойдется несколько дороже, чем аналогичного по площади обычного каркасного здания.

Выбор материалов

Профиль

Для изготовления окон применяют три вида профиля:

• алюминиевый,
• металлопластиковый,
• деревянный.

Его нетрудно изготовить под нестандартные окна, например, овальные или треугольные. Алюминий не ржавеет и не плесневеет, за ним не нужно специально ухаживать. К тому же он хорошо зарекомендовал себя при возможных попытках вскрытия окна. Алюминиевый профиль – самый удачный вариант для изготовления массивного панорамного окна.

Металлопластиковый профиль – самый распространённый вариант для изготовления любых окон. Благодаря конструкции он значительно теплее алюминиевого, но значительно тяжелей его. Поэтому не каждую задумку получится воплотить с помощью металлопластика. На этот профиль можно установить двойной или тройной стеклопакет, что значительно снизит теплопотери помещения. За ним просто ухаживать.

Деревянный профиль – самый презентабельный вариант из всех. Он гораздо теплее, чем алюминиевый, но и сильно тяжелее металлопластикового. Для изготовления окон древесина проходит все нужные антисептические и антипиритные обработки, но материал всё ещё не является полностью пожаробезопасным.

Стеклопакеты

Для изготовления витражных панорамных окон используют самые разные виды стёкол:

1. бронированное – не боится ударов острыми предметами, но плохо задерживает тепло;
2. солнцезащитное – специальное тонированное стекло, задерживающее инфракрасные лучи и затемняющее помещение. Кроме того, оно скрывает жильцов от взглядов прохожих;
3. закалённое – универсальный вариант, чаще всего используемый для изготовления окон.

Стеклопакеты с закаленным стеклом

Для больших окон выбирают двух- или трех-камерные стеклопакеты, которые дополнительно покрывают специальными полимерными плёнками для прочности, красоты или зеркального эффекта.

Витраж

Существует несколько вариантов изготовления витража:

• техника тиффани – каждый кусочек оправляется в фольгу и из заготовок собирается нужный узор;
• фьюзинг – небольшие кусочки спекаются между собой, затем к полотну дополнительно присоединяются декоративные элементы;
• пескоструйный витраж – обработка стекла для получения матового узора;
• расписной витраж – рисование узора красками по простому стеклу;
• травление – нанесение специальных средств на стекло, которые деформируют его, создавая уникальный рисунок;
• аппликация – наклеивание на стекло цветной плёнки с узором.

Большинство современных витражей изготавливаются аппликационным или расписным способом с применением устойчивых к внешним воздействиям средств.

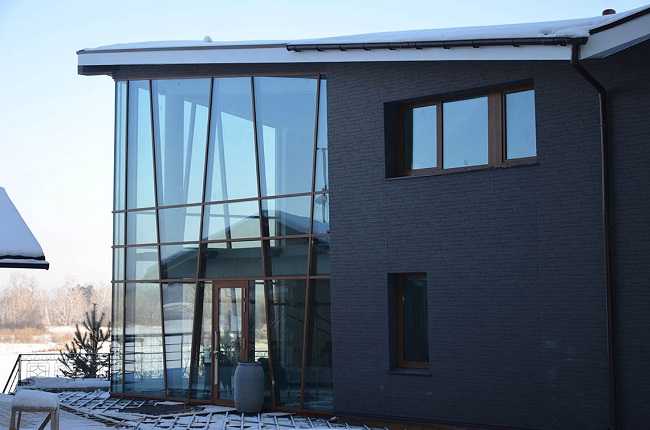

Особенности остекления фахверковых домов

Основа фахверковых домов — каркас из деревянных брусьев. Пространство между ними заполняют стеновым «пирогом» с утеплителем или стеклопакетами. Выполнить крепление окон в створе фахверка можно сразу после возведения каркаса. Это обусловлено тем, что продольное расположение волокон в брусьях и специальная обработка исключают усадку древесины, ее деформацию.

Главная особенность фахверкового остекления — большая площадь тяжелых светопрозрачных конструкций. Их вес обязательно учитывают при проектировании дома. Чем тяжелее стеклопакеты, тем большего сечения используют брус. Еще один немаловажный нюанс — отсутствие рам. При безрамном остеклении фахверковые дома получают максимум света и солнечного тепла.

Сколько стоит построить стеклянный фахверк: изучаем варианты

Прежде всего имейте ввиду, что стоимость проектирования подобных конструкций примерно в полтора выше, чем аналогичные услуги по проектированию обычных домов.

Как правило, подобные конструкции отличаются особой геометрией, подчеркивающей специфику строительного материала

Дальше – чем сложнее конструкция, тем больше расходы. Каркас обойдется вам сравнительно недорого, а вот заполненный аргоном триплекс «кусается» в цене. Если брать средние расценки по состоянию на август 2018 года, то 1 м² такого жилища под ключ обойдется минимум в 50 000 рублей.

Сроки строительства таких домов – примерно 3-4 месяца

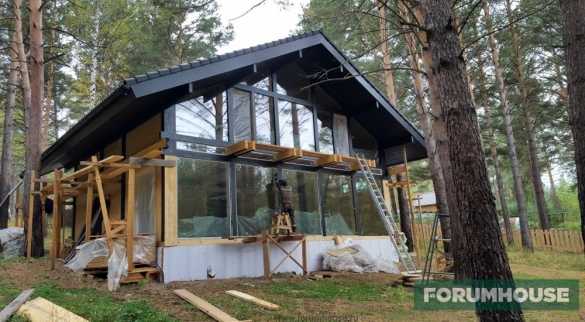

Технология остекления фахверковых домов

Технология остекления фахверковых домов предполагает выборку специальных пазов в стойках. Их глубина не превышает ¼ от толщины брусьев, чтобы не нарушить целостность конструкции. Выборку выполняют в заводских условиях, если готовят домокомплект по проекту, или на строительной площадке. Второй вариант предпочтительнее, так как позволяет точнее подогнать стеклопакеты к брусьям, исключить какие-либо несовпадения. Однако он замедляет процесс строительства дома.

Установку стеклопакетов в фахверк узлы выполняют поэтапно.

1. Делают пазы, один из которых глубже, чем второй. При этом их ширина на 10 мм больше толщины стеклопакета.
2. Наискосок и до упора вставляют стеклопакет в глубокий паз.
3. Заводят его в плоскость рамы и сдвигают в паз меньшей глубины.
4. Фиксируют стеклопакет и герметизируют образованные между ним и брусом швы.

Светопрозрачные конструкции стеклянного фахверка должны быть слегка «утоплены» во всех стойках, чтобы в дом не попадал холодный воздух с улицы.

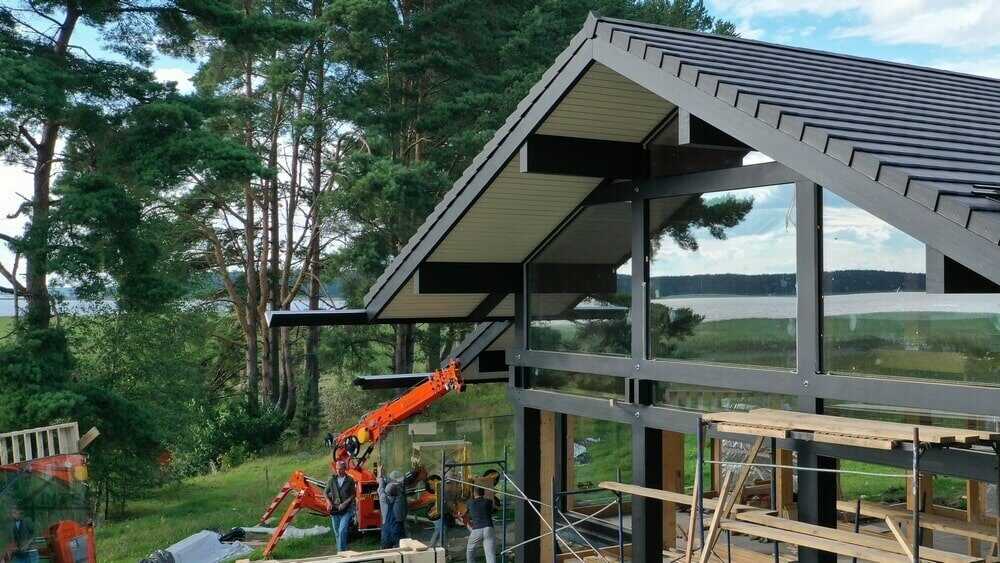

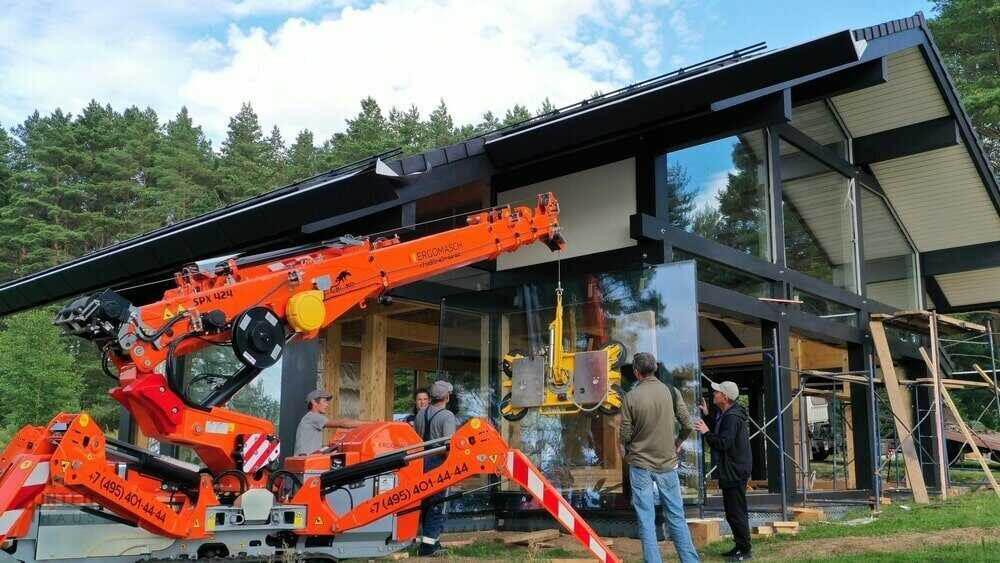

Так как окна для фахверковых домов имеют большую площадь и вес, работать с ними самостоятельно невозможно. Для монтажа приглашают мастеров со спецтехникой, например, автомобилем с присосками.

Источник

Выбор стекол для дома

Стеклопакеты для фахверкового дома должны быть прочными, атмосферостойкими, теплосберегающими, звукоизолирующими. Только при соответствии этим требованиям они помогают создавать комфортный микроклимат в комнатах.

Обратите внимание! Для фахверковых домов почти никогда не используют двухкамерные стеклопакеты. Они тяжелые и толстые (около 8 см)

Практика показывает, что достаточного уровня шумо- и теплоизоляции можно добиться и при установке одинарных стеклопакетов.

Для фахверкового остекления подходят стекла:

• закаленные — их получают путем нагрева до высоких температур с последующим равномерным и быстрым охлаждением;
• многофункциональные — имеют многослойное напыление, выполняющее солнцезащитные и энергосберегающие функции;
• триплекс — состоят из нескольких слоев, прочно склеенных между собой.

Все стекла могут быть дополнительно тонированы в желаемый оттенок, бронированы и оснащены электроподогревом.

При расчете площади светопрозрачной конструкции исходят из того, что вес одного квадратного метра стекла толщиной в 6 мм достигает 16 кг. Вес готового к установке стеклопакета колеблется в пределах 30-50 кг.

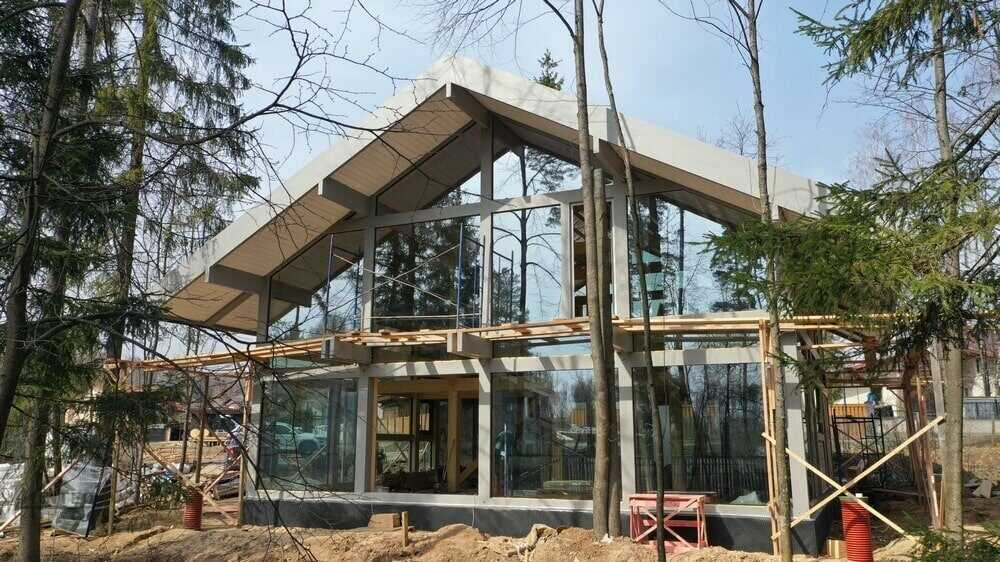

Что такое стеклянный фахверк с точки зрения технологии строительства

Стеклофахверковые дома на три четверти состоят из стекла. Для создания такого жилья используют стеклопакеты с двумя камерами и особыми энергосберегающими стёклами из триплекса.

Даже если шестимиллиметровое стекло разобьется, все острые соколки останутся на пленке, которая выступает прослойкой

Изнутри стеклопакеты фахверка заполняют аргоном. Это делается в целях звукоизоляции и сохранения тепла. По желанию заказчика остекление может иметь подсветку или систему электроподогрева. Многие владельцы загородных коттеджей заказывают бронированные окна.

В качестве основания такого дома выступает ленточный или плитный фундамент. На нём монтируют брусовую обвязку.

Важно тщательно следить за соблюдением качества сборки, так как стекло не терпит нарушений геометрии

Каркас скрепляют при помощи шпилек и гаек. Весь процесс сборки основания занимает всего пару дней. Если в доме есть глухие стены, их делают по традиционной технологии каркасного строительства: из ОСБ-плит и утеплителя. Стеклопакеты устанавливают в борозды в брусе. Все стыки надежно герметизируются.

Все внутренние перегородки таких домов выполнены по ячеистому принципу и являются дополнительными линиями жесткости каркаса

С чего начать работы по остеклению

Подготовка к остеклению террасы и веранды:

1. Определить тип строения. Для террасы безопаснее выбирать легкие рамы или пластиковые окна. Другие варианты возможны только при уверенности в прочности фундамента.
2. Уточнить возраст дома. Если здание выстроено давно, оно уже успело осесть, и можно не опасаться усадочных деформаций. Для новых строений не рекомендуют использовать панорамные окна, так как есть риск, что они пострадают при изменении геометрии стен или пола.
3. Проверить по техническим документам материал стен. Кирпич или пеноблоки рассчитаны на значительный вес, тогда как тонкое дерево, глина (саман) не выдержат большую нагрузку.
4. Рассчитать необходимое и допустимое количество окон. Подобрать инструмент и материалы для работы.

После того, как выбран вариант остекления и приобретены необходимые материалы, нужно подготовить к работе само помещение:

• освободить подходы к оконным проемам;
• вынести все хрупкие предметы или мебель, чтобы они случайно не пострадали;
• убрать пожароопасные вещества и приборы (газовый баллон, печка, нагреватель).

Если речь идет о реставрации старых оконных рам, необходимо подготовить их к остеклению:

• очистить старую краску (если она есть);
• ошкурить поверхность;
• шпатлевкой выровнять проблемные места (она должна хорошо высохнуть до начала работ);
• зашлифовать все поверхности;
• нанести лак или краску (лучше влагостойкую для наружных работ).

Само остекление не доставит больших проблем:

• нанести в пазы слой герметика (2-3 см);
• дать ему немного подсохнуть;
• вложить стекло в паз и немного прижать;
• проложить еще один слой герметика по наружной стороне;
• закрепить стекло штапиком.

Монтаж металлопластиковых стеклопакетов или дорогих деревянных рам разумнее доверить профессионалам: для работы нужны специальные инструменты, материалы и большой опыт. Если «мягкое» остекление или панели из поликарбоната еще можно установить самостоятельно, то надежность установки раздвижных, безрамных или панорамных окон напрямую связана с их безопасностью. Не стоит браться за их установку без опыта работы и необходимого оборудования.

Подписаться

Полезно5Бесполезно1

О безопасности

Большая площадь остекления привлекает внимание злоумышленников. С виду тонкое и непрочное стекло создаёт иллюзию незащищённости дома

Но это большое заблуждение.

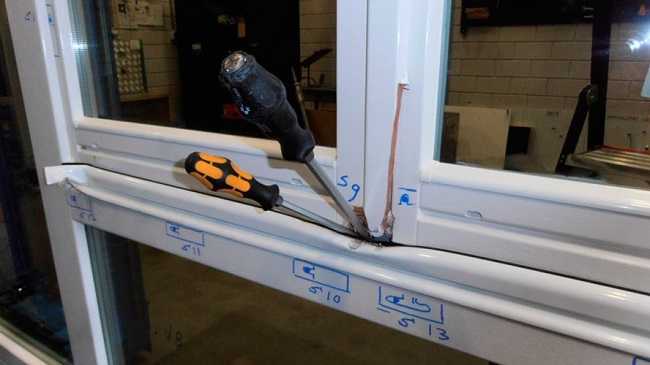

Проникновение с улицы

Для изготовления панорамных окон выбирают особое противоударное стекло. При желании можно выбрать дорогостоящее бронированное стекло – оно выдержит даже выстрел из пистолета.

Другая возможная слабость в конструкции – двери и открывающиеся части окна. Для решения проблемы можно установить укреплённую противовзломную фурнитуру. Открыть её с улицы практически нереально.

Если планируется оставлять дом без хозяев на длительное время, то имеет смысл дополнительно установить рольставни, которые просто закроют витражи от лишнего внимания и загрязнения уличной пылью.

Дополнительно можно установить охранную сигнализацию, подключенную к системе частного охранного предприятия. Если что-то случится с окном и периметр будет нарушен, поступит сигнал и наряд сотрудников незамедлительно приедет на место.

Повреждение окна изнутри

Если в доме живут маленькие дети, то любое окно – потенциальный источник опасности. А если это большая витражная конструкция, то она точно не останется без внимания. Укреплённое стекло вполне выдержит удар мяча, игрушки или камня. Часто витражные и панорамные окна изготавливаются из стёкол триплекс.

Если их каким-то образом удастся разбить, то конструкция просто треснет, а не рассыплется на множество осколков. Подобным образом делают стёкла для автомобилей.

Для того, чтобы ребёнок случайно не открыл окно, устанавливают так называемые детские замки с блокираторами. Дополнительно с внешней или внутренней стороны конструкции устанавливают сетчатое или ажурное ограждение.

Плюсы и минусы

Панорамные окна, украшенные витражными рисунками:

• смотрятся роскошно и презентабельно, выделяя дом;
• открывают помещения естественному дневному свету;
• дают возможность насладиться панорамами около дома;
• не самое распространённое решение для частного дома, что добавляет эффектности экстерьеру и интерьеру.

Но, как и у любого варианта, не обходится без недостатков:

большие окна, особенно с витражами, дорого стоят;
витражные окна привлекают внимание прохожих, они будут часто заглядывать в помещения, особенно в вечернее время;
большую площадь остекленения сложно и трудоёмко мыть, а грязные витражи выглядят очень неаккуратно и со стороны улицы, и со стороны помещения;
какие бы стеклопакеты не выбрать, в зимнее время помещение будет значительно холоднее остальных, а летом очень быстро нагреваться;
из-за солнечных лучей мебель и отделка помещения будет значительно быстрей выгорать.

Расчет нагрузки на фундамент

Сумма нагрузки, действующей на фундамент, складывается из:

• постоянной (вес всех строительных конструкций включая фундамент);
• временной.

Временные нагрузки складываются из:

• кратковременных (вес людей, ветровая и снеговая нагрузка);
• длительных (вес мебели, оборудования, остекления);
• особых (сейсмические нагрузки)

Ветровая и снеговая нагрузки зависят от метеоусловий каждого конкретного региона. Средняя снеговая нагрузка по России:

• 190 кг/м2 для районов Севера;
• 100 кг/м2 для Средней полосы;
• 50 кг/м2 для южных регионов.

Постоянную нагрузку рассчитывают по таблицам массы и плотности конкретного строительного материала. Рассчитывать отдельно нагрузку от мебели и бытовой техники необязательно. В таблицах уже заложен запас прочности, позволяющий не учитывать массу отдельных предметов.

Вес стен определяют исходя из материала постройки. Площадь стен считают включая оконные проемы (просто умножить высоту стены на ее длину).

Таблица веса квадратного метра стен (толщина 15 см)

Железобетон	350 кг/м2
Кирпич	250 кг/м2
Бревна или брус	100 кг/м2
Каркасная конструкция	50 кг/м2

При расчетах необходимо учитывать и вес перекрытий: площадь перекрытия умножить на удельный вес материала.

Таблица удельного веса материалов

Железобетон	500 кг/м2
Деревянные балки (плотность утеплителя до 500 кг/м3)	300 кг/м2
Деревянные балки (плотность утеплителя до 200 кг/м3)	150 кг/м2

Вес кровли зависит от площади крыши и кровельного материала. Для вычислений можно использовать следующую таблицу:

Черепица	80 кг/м2
Шифер	50 кг/м2
Мягкое покрытие	50 кг/м2
Металл	30 кг/м2

Вес фундамента рассчитывают с учетом его объема, материала и конструктивных особенностей. Например, вес бетонного основания равен объему фундамента, умноженному на удельный вес железобетона (2 500 кг/м3).

Исходя из этих данных, можно сделать следующий вывод: надежный фундамент веранды, составляющий единое целое с фундаментом здания, способен выдержать практически любой вариант остекления. Для пристроенной к дому террасы с отдельным фундаментом потребуются расчеты, чтобы не перегрузить непрочную конструкцию.

Выбор стекол для дома

Стеклопакеты для фахверкового дома должны быть прочными, атмосферостойкими, теплосберегающими, звукоизолирующими. Только при соответствии этим требованиям они помогают создавать комфортный микроклимат в комнатах.

Обратите внимание! Для фахверковых домов почти никогда не используют двухкамерные стеклопакеты. Они тяжелые и толстые (около 8 см)

Практика показывает, что достаточного уровня шумо- и теплоизоляции можно добиться и при установке одинарных стеклопакетов.

Для фахверкового остекления подходят стекла:

• закаленные — их получают путем нагрева до высоких температур с последующим равномерным и быстрым охлаждением;
• многофункциональные — имеют многослойное напыление, выполняющее солнцезащитные и энергосберегающие функции;
• триплекс — состоят из нескольких слоев, прочно склеенных между собой.

Все стекла могут быть дополнительно тонированы в желаемый оттенок, бронированы и оснащены электроподогревом.

При расчете площади светопрозрачной конструкции исходят из того, что вес одного квадратного метра стекла толщиной в 6 мм достигает 16 кг. Вес готового к установке стеклопакета колеблется в пределах 30-50 кг.

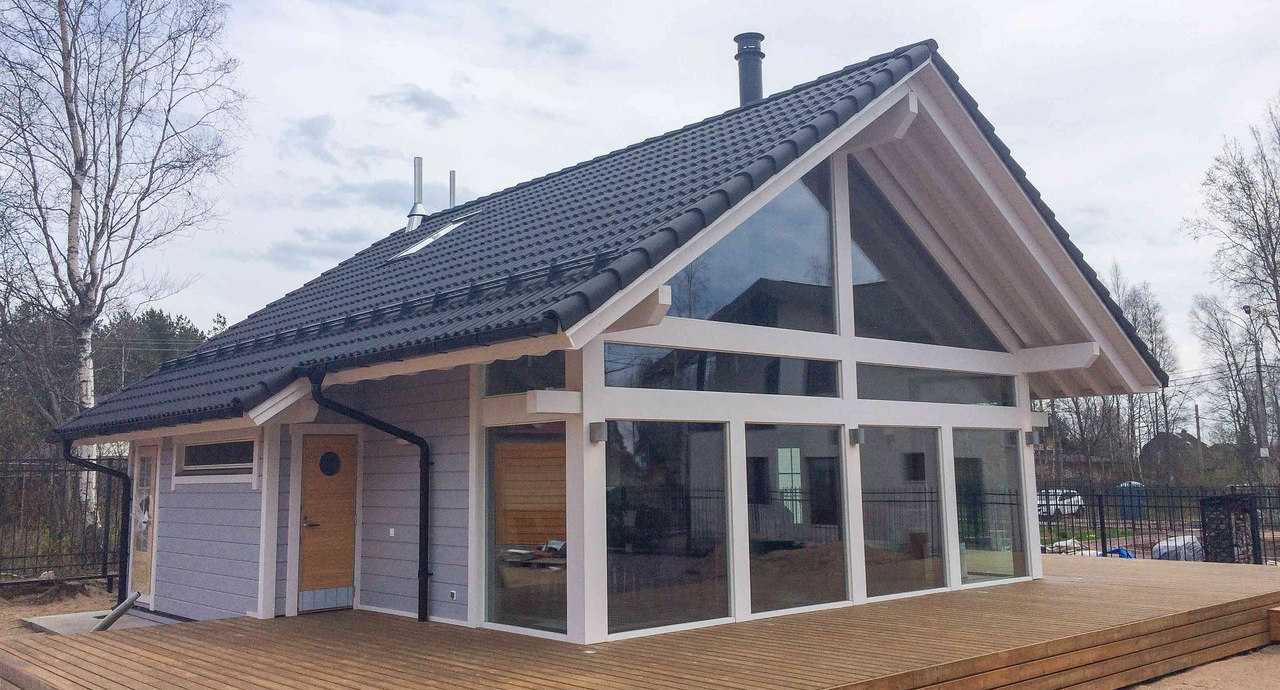

Преимущества и недостатки панорамного остекления

Главным преимуществом панорамных окон является хорошая освещенность внутреннего пространства дома. Обилие света в помещениях позволяет сократить затраты на электричество и визуально делает комнаты больше. Оконные конструкции от пола до потолка дают возможность обзора окружающей среды, особенно если дом с панорамными окнами расположен в живописном месте на природе. Большие окна в пол великолепно смотрятся, отличаются долговечностью и прочностью, не пропускают шум с улицы. При очевидных плюсах вариант панорамного остекления коттеджей имеет свои недостатки. Во-первых, помещения дома будут видны с улицы. Чтобы закрыться от посторонних глаз, придется повесить плотные шторы или установить жалюзи. Во-вторых, теплопроводность стекла выше, чем у стены дома, и в холодных климатических условиях понадобится установка более прочных стеклопакетов и обустройство дополнительного отопления в комнате. Уход за окном от пола до потолка требует времени и сил: такие конструкции сложнее мыть, а зимой убирать наледь.

Тем не менее, заказчики современных загородных домов в большинстве случаев отдают предпочтение именно проектам с панорамными окнами. Видимые недостатки панорамного остекления достаточно просто решаются с помощью дизайна и применения современных технологий – например, установки окон с тремя стеклами и двумя камерами в регионах с холодным климатом. Зато эффектный и презентабельный вид как фасадов здания, так и интерьеров дома будет радовать домочадцев и вызывать восхищение гостей.

Иногда перед установкой в здании панорамных окон заказчиков останавливают сомнения в безопасности таких конструкций. Однако здесь опасаться нечего – в окнах такого масштаба используется высокопрочное закаленное стекло достаточно большой толщины. Стекло хорошо распределяет нагрузку, и разбить его не так просто, как кажется. Кроме того, стекла часто покрывают специальной защитой от появления трещин и царапин.

Преимущества панорамного остекления

Только используя панорамное остекление можно добиться эффекта присутствия природы у вас дома. Даже малейшее изменение погоды за окном сразу отражается в интерьере, в цвете стен и общем настроении.

Среди остальных технологий строительства дома по технологии фахверк выделяются благодаря возможности устанавливать большое количества панорамных стеклопакетов. Дом получается будто стеклянным и приковывает к себе взгляды.

До сих пор существует множество мифов относительно панорамных окон. Одни говорят, что это небезопасно. Другие, что в таких домах очень холодно зимой. При грамотном расположении дома и качественных стеклопакетах в таком доме будет теплее и комфортнее, чем в любом другом доме с обычными окнами.

Прежде всего, хочется отметить, что высокий уровень остекления не равно холод внутри дома. На панорамных стеклопакетах применяются специальные виды напыление.

Например, на внутреннем стекле используется напыление низкой эмиссии TopN+T. Оно отражает тепло от отопительных приборов внутрь помещения, тем самым сокращая теплопотери. На наружном стекле используется специальное покрытие, которое мешает проникновению инфракрасного излучения в дом. Именно из-за этого напыления все стеклопакеты выглядят как зеркальные.

Согласно последним испытания, показатель сопротивления теплопередаче двухкамерного стеклопакета выше, чем, например, у стены из клееного бруса или кирпича. То есть такое окно не только не выпускает тепло из дома, но и пускает холод или тепло внутрь. Не стоит забывать и о том, что через стекло не проходит ветер. То есть стеклянная стена имеет высокую степень ветрозащиты.

Технология мультифункционального стеклопакета позволяет хозяевам наших домов жить в гармонии с окружающей природой.

Кроме того, стёкла для фахверковых домов и технологии, которые используются при производстве панорамных стеклопакетов лучше, чем при производстве обычных окон. Например, каждое стекло в панорамном стеклопакете имеет толщину 8 мм, в то время как в обычном стеклопакете толщина каждого стекла в 2 раза меньше — 4 мм.

Если говорить об энергоэффективности домов фахверк, то использование панорамного остекления значительно снижает затраты на электроэнергию. Большую часть дня в доме светло круглый год. Летом, когда продолжительность светового дня больше 10 часов, свет потребуется только в санузлах, и то, если в них нет окон, и в спальнях перед сном. Кстати, большая площадь остекления фахверка – это ещё и экономия на осветительных приборах. Обычно, в наших домах мы используем минимум освещения, потому что оно просто не нужно.

Теперь хочется немного сказать про безопасность таких окон. В домах фахверк больше 50% фасада выполнено из стекла, но их крайне редко грабят. Почему? Ведь стеклянные стены легко разбить.

На самом деле, чтобы разбить хотя бы одно стекло панорамного стеклопакета нужно обладать огромной силой и наделать немало шума. Для того, чтобы проделать небольшое отверстие в стекле потребуется около 15 минут. За это время уже все соседи будут в курсе, чтобы в дом хотят вломиться.

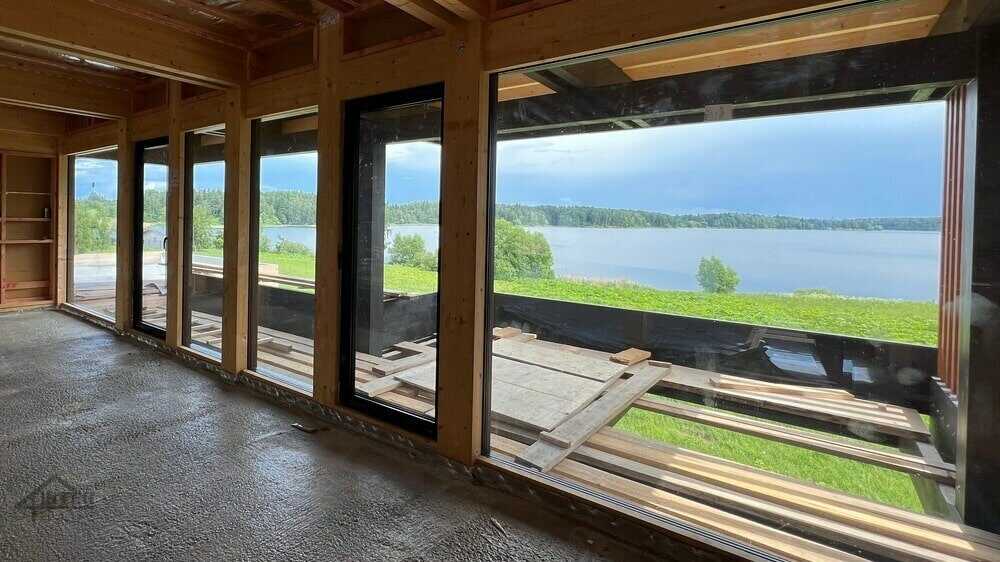

Особенности остекления фахверков

В жизни фахверк с панорамным остеклением имеет некоторые особенности. Например, многие переживают, как помыть такую площадь стекла. На самом деле, снаружи стекла можно мыть из шланга. А благодаря большим вылетам кровли в домах фахверк, осадки не попадают на окна, соответственно не пачкают их. Если говорить о внутренних окнах, то с ними отлично справляется робот мойщик окон. Среднее время автономной работы на аккумуляторе около 20 минут, источник бесперебойного питания предотвращает падение прибора. Кстати, по окончанию уборки автоматически возвращается на место, с которого начиналась очистка.

Следующая особенность, которая часто смущает потенциальных хозяев домов фахверк – отсутствие приватности. Они переживают, что в дом будут постоянно заглядывать соседи.

Во-первых, благодаря специальному напылению на внешнем стекле, которое даёт легкую зеркальность, в светлое время суток сквозь окна не видно, что происходит внутри. Если говорить про тёмное время суток, то спрятать вас от лишних взглядов смогут обычные или римские шторы. Обычно, хозяева домов вешают их только в спальнях и санузлах.

Во-вторых, при процессе проектирования и посадки дома на участок, стеклянный фасад обычно разворачивают на менее людную часть или на лес. Некоторые проекты домов имеют п-образную форму, создавая приватную зону прямо внутри дома.

Ещё одно отличное решение, которое помогает создать эффект приватности – наружные рафшторы. Они не занимают место внутри помещений, защищают на излишней инсоляции и скрывают вас от любопытных глаз вечером.

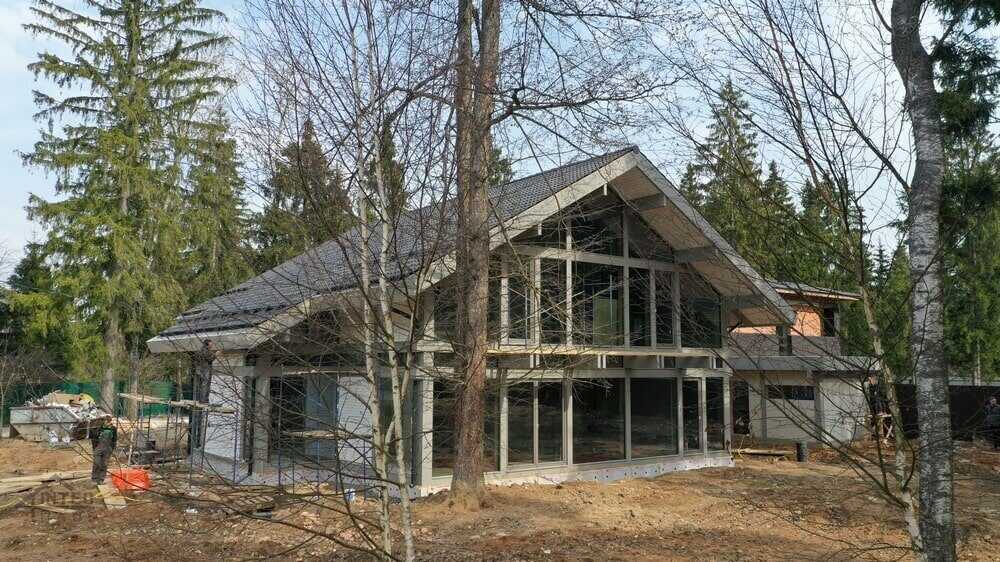

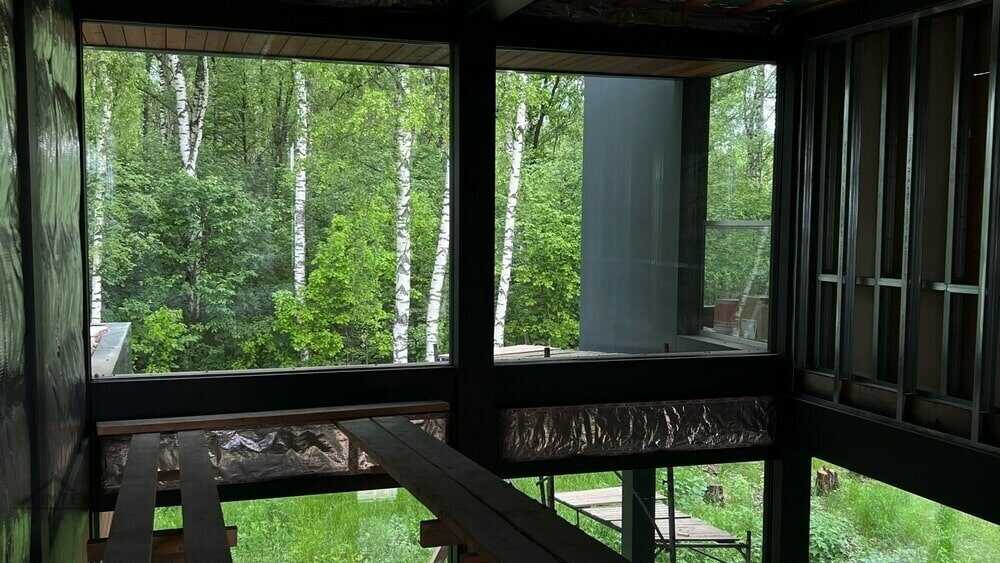

Утепление каркаса

После укладки кровельного покрытия между стропилами и стойками уложили плиты теплоизолятора и герметично закрыли армированной пароизоляцией с проклейкой специальной лентой всех стыков и скотчем всех скоб. Также была загерметизирована зона примыкания изоляции к конструкциям, чтобы получился непроницаемый барьер.

Для усиления конструктива в зонах перегородок установили сборные опорные столбы – сосна по краям, середина из лиственницы. В качестве обшивки – ОСП.

Поверх шпунтованной доски на втором этаже уложили ЭППС, демпферную ленту по периметру, полиэтиленовую пленку для защиты от протекания и металлическую сетку. Основание готово под монтаж контура теплого пола и бетонирование.

Изоляция каркаса изначально задумывалась задувная, но рост цен внес свои коррективы, и в ход пошла «старая добрая» каменная вата. Базовый слой в 200 мм с разрывом по промежуточным стойкам и запениванием между стойками Ларсена, слой пароизоляции и перекрестное утепление еще в 50 мм. Толщина ветрозащиты, смонтированной ранее – еще 24 мм (плита МВДП). Изнутри стены обшили также ОСП (класс Е1).

Поверх подбетонки на первом этаже уложили плиты ППС, толщиной 200 мм, и демпферную ленту, также подготовившись к монтажу теплого пола и бетонированию.

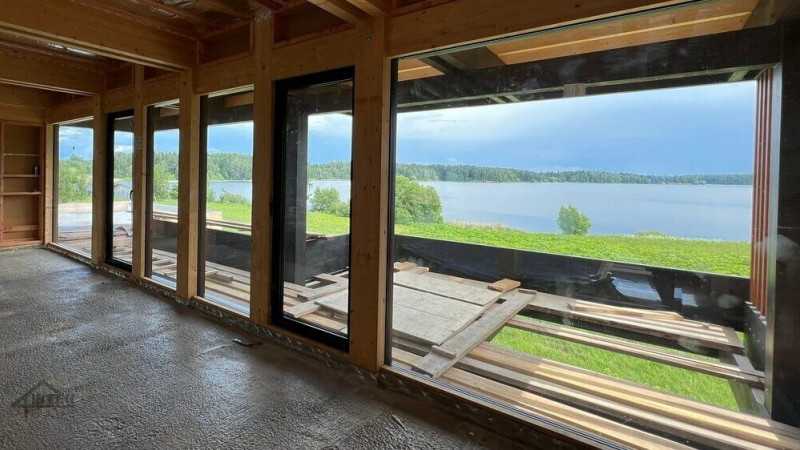

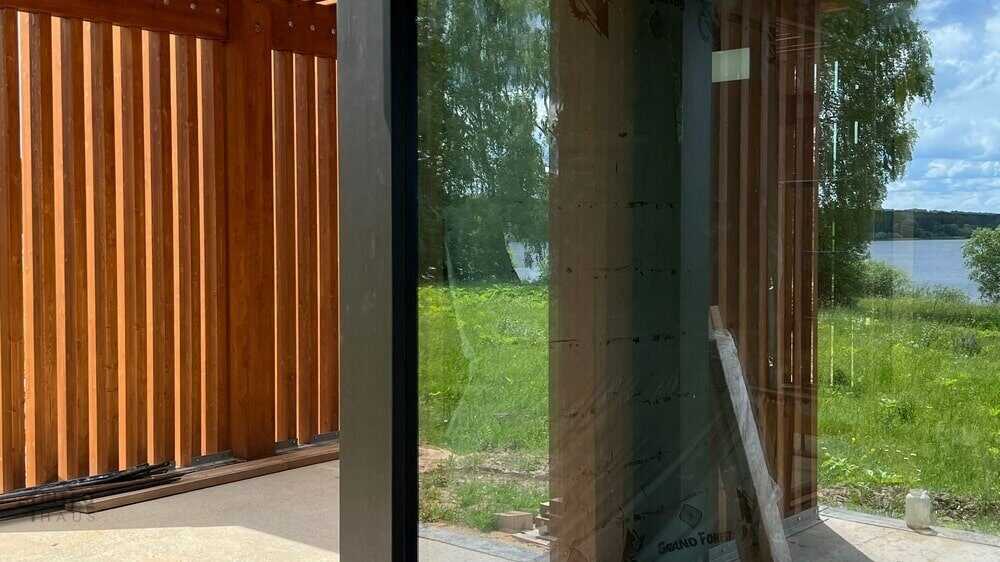

Технология остекления

Остекление фахверкового дома — отдельный и важный этап строительства. В среднем, он занимает 1-2 дня, в зависимости от площади дома и сложности остекления. Технологии остекления могут отличаться в зависимости от застройщика. Однако остекление фахверковых домов требует специальных навыков. Мы не рекомендуем устанавливать стеклопакеты своими силами, чтобы избежать проблем в будущем.

Говоря об этапе остекления, считаем важным рассказать больше о самих стеклопакетах. Каждый стеклопакет имеет вес около 50 кг, поэтому их установка производится с использованием спецтехники. Обычно это мини-кран Паук, который помогает поднимать и перемещать окна.

Стеклопакет устанавливают точно в паз, который выпиливают в каркасе дома фахверк на производстве. Пазы для стеклопакетов в фахверк делают на специальном станке Hundegger k2.

В фахверковых домах используют безрамный тип остекления. Для этого применяются дистанционные рамки. После установки создаётся впечатление, что стёкла встроены в деревянный брус фахверка.

Место стыка рамы с брусом заполняют силиконом, чтобы предотвратить попадание воздуха в фахверк

Обратите внимание, что нельзя проводить эту процедуру, если температуру воздуха ниже -4 градусов Цельсия

Важный момент: во время установки проверьте, чтобы стеклопакет установили правильно относительно расположения напылений на стеклах. Так низко эмиссионное напыление должно быть внутри дома, а напыление от лишней инсоляции снаружи. При обратном варианте, напыления просто не будут работать.

Цена

Стоимость панорамного витражного окна зависит от размера и конфигурации самого окна. Безрамочные конструкции сильно дороже более привычных рамочных.

Наличие дополнительных открывающихся модулей также повышает конечную стоимость. Ещё стоит учитывать характеристики окна (профиль, стеклопакет), непосредственно самого рисунка (узор, способ его нанесения) и дополнительных опций (затеняющие плёнки, дополнительная фурнитура).

Ориентировочно, цена окна 2200х2700 с металлопластиковым профилем, двойным стеклопакетом, шестью секциями, одна из которых открывается и несложным плёночным орнаментом обойдётся от 40 000 рублей. Цена огромных защищённых конструкций может превысить 300 000 рублей.

Интересный отзыв владельца:

Подписаться

Полезно1Бесполезно

Фахверк

Что такое фахверк

Фахверк — это тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок.

История и развитие фахверка

Слово «фахверк» происходит от немецкого «fachwerk«, что дословно можно понимать как каркасная конструкция. Несущей основной фахверков служит пространственная секция, состоящая из наклонных балок, как правило, из хвойных пород дерева. Балки эти видно снаружи, что придаёт дому специфический узнаваемый вид. Межбалочное пространство заполняется глинобитным материалом или кирпичом, в редких случаях деревом.

Поскольку корни названия немецкие, то не трудно догадаться, что и появились фахверки впервые в Германии. В последствии они стали очень популярными по всей Европе, особенно в её северной части. Одно из наиболее старых исторических зданий, построенных с применением таких конструкций, находится в Кведлинбурге. Его строительство датируется 1347 годом. Есть источники, в которых говорится о фахверковых домах уже в X-XI веках.

Наиболее широкое распространение фахверкового метода строительства в Германии и Франции получило благодаря экономии древесины, повышению плотницкого мастерства, накоплению строительного опыта и других факторов. Массовая застройка таким методом продолжалась до XVIII века. Возрождению этой технологии в современное время способствовало стремление к практичности конструкций и использованию экологических материалов в строительстве.

Первоначально конструкция строилась по простому принципу. Деревянные столбы вкапывались в землю, на них вешались прогоны, на которые укладывались стропила и соломенная кровля. Полы в то время были или земляными или глиняными. Стойки и банки прямоугольного сечения в то время делать не умели, потому использовали брёвна и жерди. Заполняли каркасные стены саманом. Саман — это глина, армированная камышом или соломой.

Позже деревянные столбы прекратили вкапывать в землю, потому что это способствовало гниению. Стойки каркаса начали ставить на вкопанные камни. Под каждую стойку по одному большому камню. Брёвна сменили новые конструктивные элементы: балки, стойки и другие, имеющие прямоугольное сечение. Экспериментально было установлено, что для надёжности конструкции необходимо использовать наклонные элементы: подкосы и распорки.

Фахверковое строительство

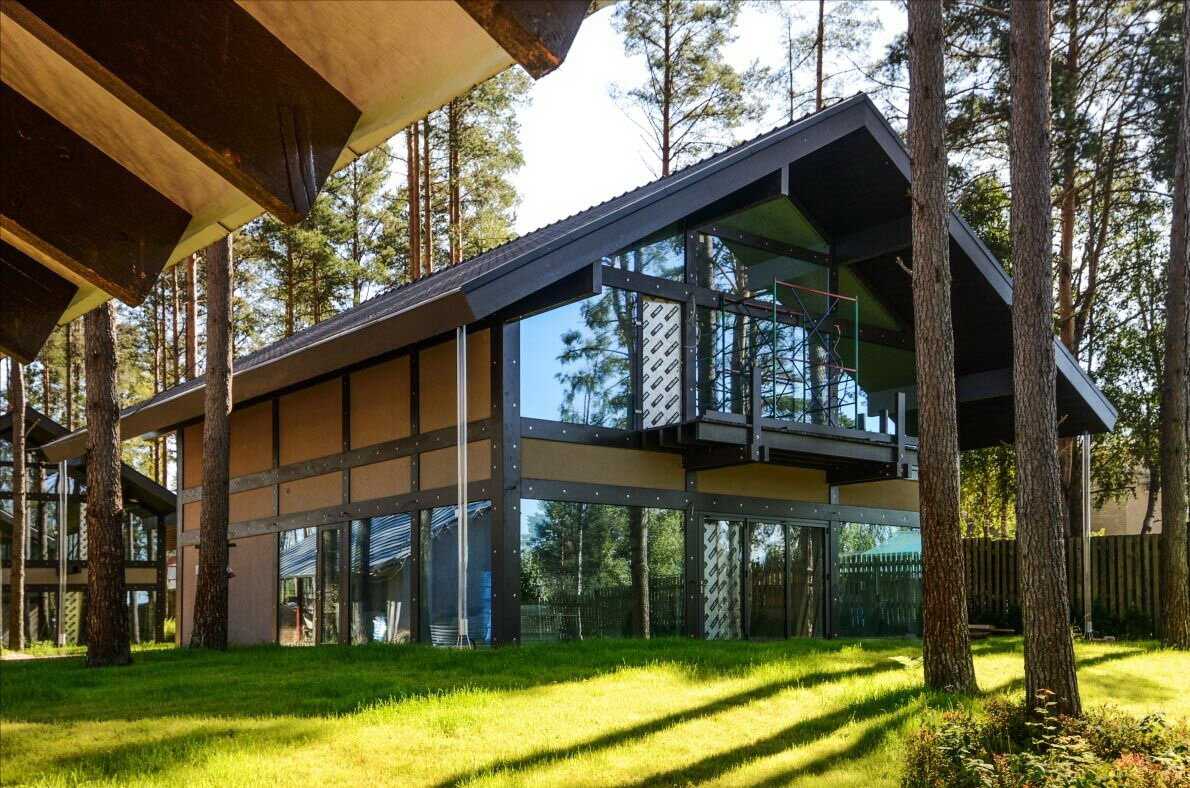

Главная особенность фахверковых домов является в том, что всю несущую функцию на себя берёт деревянный каркас, в то время, как сами стены выполняют только ограждающую функцию. Благодаря жёсткости и лёгкости фахверковых стен, они могут устанавливаться на недорогой малозаглублённый фундамент.

Использование такой каркасной конструкции позволяет решить множество инженерно-строительных задач. Во-первых, конструкция получается жёсткая, устойчивая, надёжная и долговечная. Во-вторых, экономится древесина, что полезно в районах с малыми лесными ресурсами. В-третьих, сокращаются сроки строительства.

Все несущие элементы крыши, террасы, а также каркас стен, строятся из клеенного бруса, который пропитывается специальными защитными растворами. Между собой элементы каркаса соединяются шипами. Металлические скобы, пластины или уголки могут присутствовать в особо ответственных или скрытых от человеческого взора местах.

К фундаменту нижний опорный брус крепится с помощью анкерных болтов. От фундамента брус отделяется гидроизоляционной лентой, а изнутри пол утепляется пенополистиролом.

Снаружи неостеклённые ячейки могут обшиваться водостойкой антисептированной фанерой. Внутренние перегородки выполняются из брусков, которые закрепляются к полу, стенам и колоннам при помощи рамных дюбелей. Заполняются перегородки звукоизоляционными материалами.

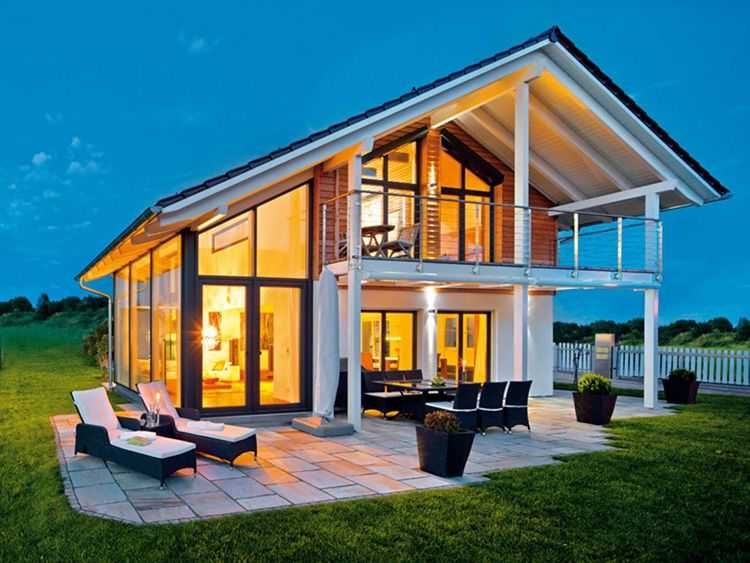

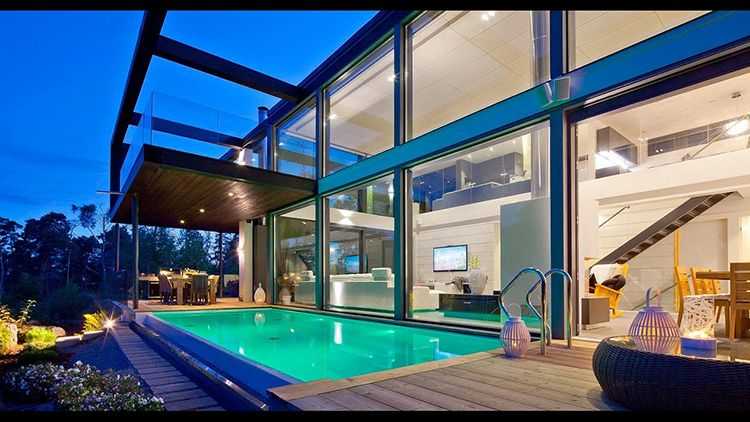

До облицовки стен в дом устанавливаются окна и двери. как правило большая часть поверхности стен остеклена. Это даёт очень много естественного света в помещении. Большинство таких окон глухие и витринного типа.

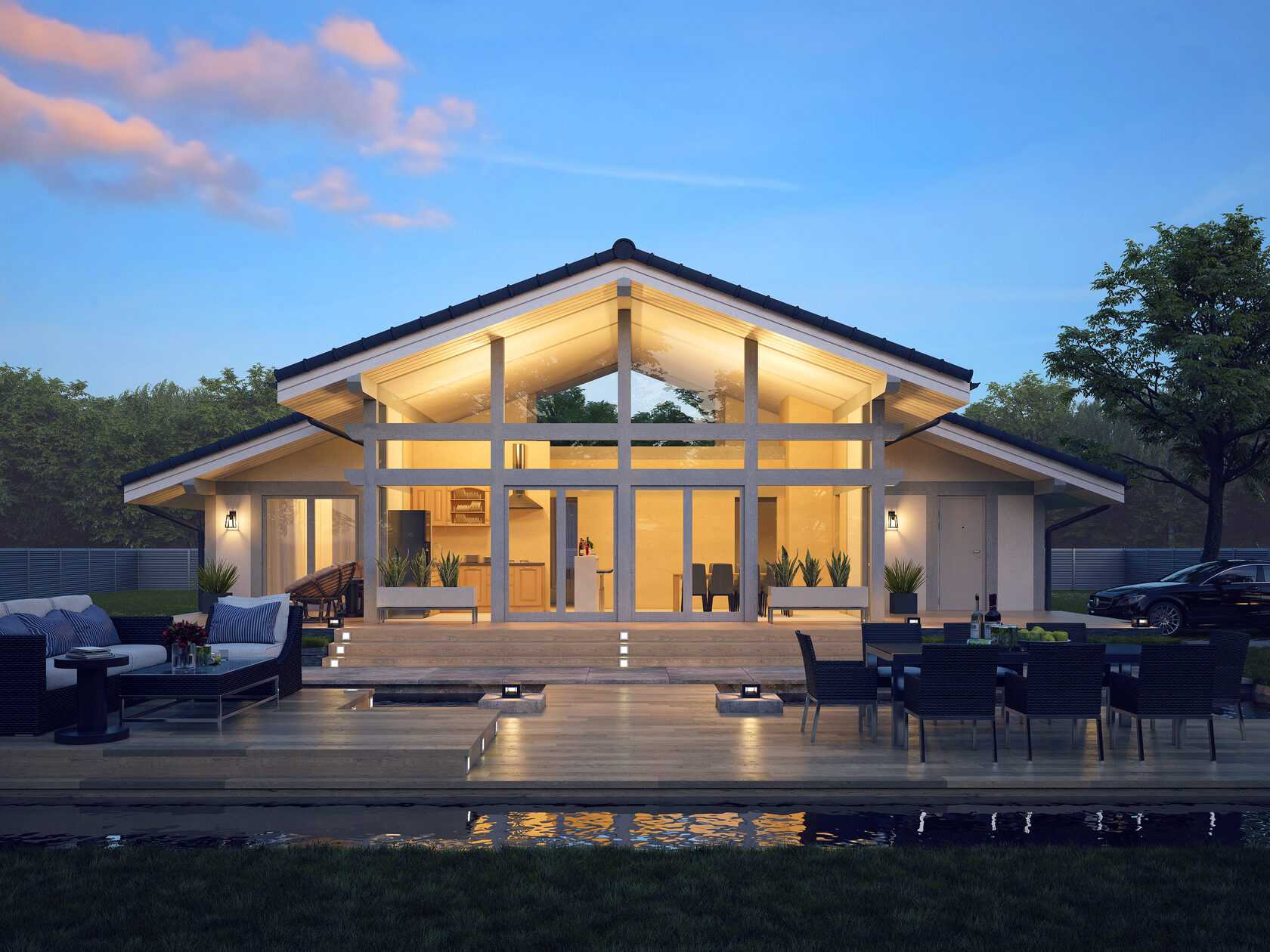

Крыша фахверкового дома — это стропильная конструкция, как правило, без чердачного пространства, но имеет широкие свесы (которые нужны для защиты террасы от дождя и солнца). Террасы обычно выполняются так, чтобы являться продолжением внутренних помещений, для чего уровень их настила сравнивается с уровнем пола. Конструктивно-архитектурно террасы воспринимаются, как неотъемлемая часть дома.

Остекление

В плане остекления решили отойти от классического фахверка.

Стеклопакеты решено применить не как у большинства фахверков – однокамерные. Будут применены двухкамерные с двумя топами и очень хорошими дистанциями. Коэффициент по окнам: величина U проектная [Вт/м2•K] — 1,27.

Результатом «выноса мозга стекольщикам по всей России» стали стеклопакеты с заполнением аргоном, толщиной 53 мм, с желанным коэффициентом 1,2 – 6.16.6.16.9 (4/4). Замеры подтвердили, что стеклопакеты сопротивляются теплопотерям лучше, чем однородная стена из бруса толщиной 200 мм при условии полной непродуваемости.

Стеклили самостоятельно, с помощью профессиональных трехточечных держателей (присоски) и строп. Как и было задумано, стекла интегрированы в балки и стойки без профилей. Примыкания к швам для защиты оклеивали малярным скотчем, швы заполняли полиуретановым герметиком. Непосредственно под стеклопакет между опорными проставками вложили уплотнительный шнур. Ширина паза для заполнения герметиком получилась от 3 до 5 мм.

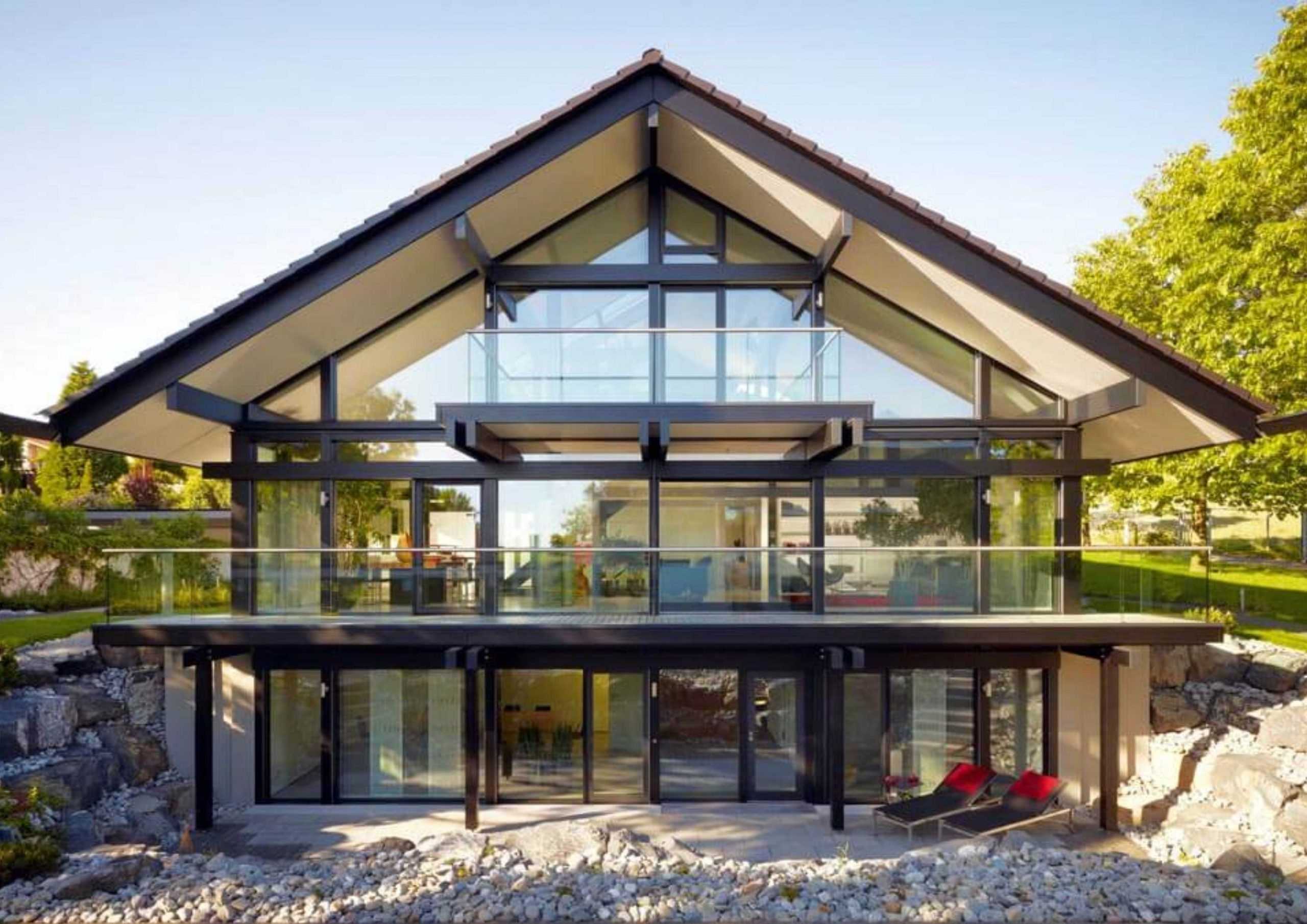

Особенности остекления фахверковых домов

Основа фахверковых домов — каркас из деревянных брусьев. Пространство между ними заполняют стеновым «пирогом» с утеплителем или стеклопакетами. Выполнить крепление окон в створе фахверка можно сразу после возведения каркаса. Это обусловлено тем, что продольное расположение волокон в брусьях и специальная обработка исключают усадку древесины, ее деформацию.

Главная особенность фахверкового остекления — большая площадь тяжелых светопрозрачных конструкций. Их вес обязательно учитывают при проектировании дома. Чем тяжелее стеклопакеты, тем большего сечения используют брус. Еще один немаловажный нюанс — отсутствие рам. При безрамном остеклении фахверковые дома получают максимум света и солнечного тепла.
