Как установить розетку в гипсокартон своими руками: советы по монтажу и варианты размещения подрозетника в перегородках (125 фото)

Как и когда делать отверстия в ГКЛ

Необходимо заранее точно знать, куда подведены силовые кабели. Можно заблаговременно на листе гипсокартона сделать пометки, чтобы потом знать, где делать отверстие. Лучше всего ставить крестик, который будет обозначать центр будущего отверстия.

Дрель со специальной коронкой быстро и аккуратно высверлит необходимое отверстие. Нужно держать инструмент ровно и перпендикулярно к стене из гипсокартона. Однако есть некоторые нюансы. Эта схема хороша, если речь идет о межкомнатных перегородках, ведь в них за счет каркаса достаточно места, чтобы уместился подрозетник.

Профиля на уровне розетки быть не должно. Обычно установочной глубиной для подрозетника считается 45 мм. Если сделанный каркас для гипсокартона вышел очень маленький, то установка будет невозможной без сверления стены. Радует, что чаще всего люди уже делают правильные каркасы из металлических профилей, чтобы не приходилось долбить стену.

Если профиля не использовались (применялся клей или пена для монтажа ГКЛ), то придется штробить гипсокартон, чтобы провести провода. В этом случае процесс ничем не будет отличаться от установки розетки в обычную стену.

Вот как сделать отверстие в гипсокартоне под розетку.

Отверстие можно делать не только при помощи коронки. При помощи циркуля на листе рисуется круг, обозначающий место для отверстия. Потом дрелью с обычным сверлом делаются отверстия по внутренней границе круга. Далее ножом аккуратно вырезается сердцевина, а выступы подравниваются всё тем же ножом. Отверстие выйдет немного корявое. Однако не нужно покупать коронку, а все неровности будут скрыты розеткой.

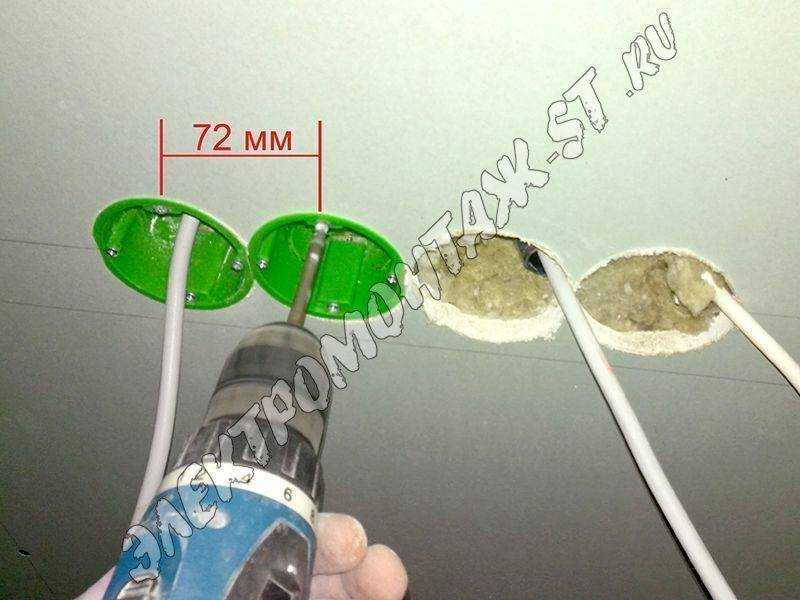

Установка подрозетников в гипсокартон

Разметку мы произвели. Сделать ее необходимо очень аккуратно, а с учетом того, что стена у нас гипсокартонная, сделать это будет очень просто, представьте что вы рисуете на бумаге.

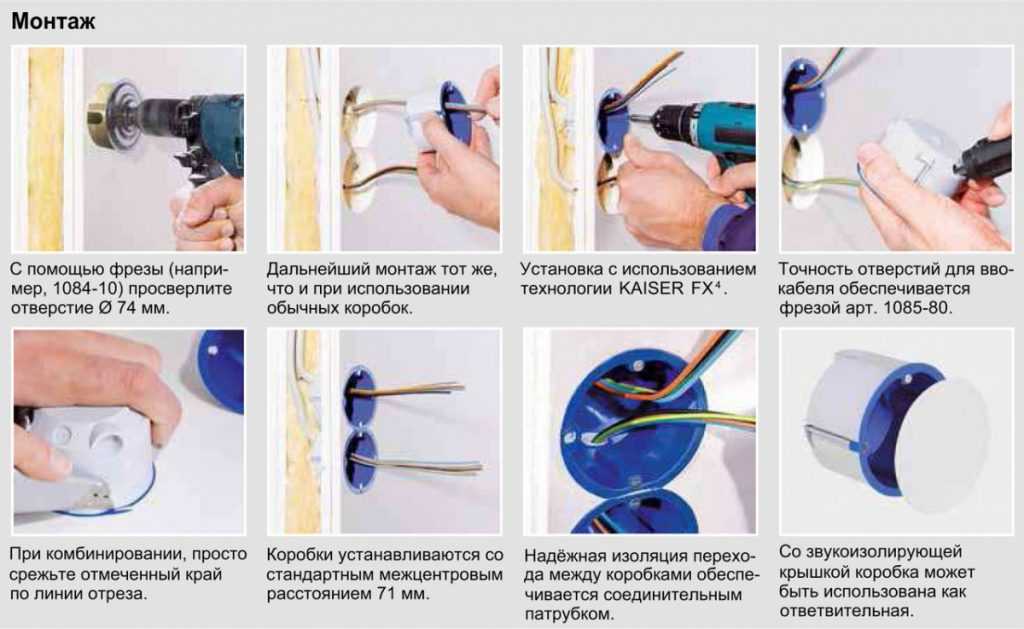

Приступаем к изготовлению отверстий для подрозетника

1. Если вы сомневаетесь, что сможете сделать все достаточно точно — можно предварительно по крестикам просверлить отверстия, взяв сверло с меньшим диаметром. В коронках обычно устанавливается сверло диаметром 6 мм. Значит нам нужно взять диаметром 3 — 4 мм и немного облегчить себе задачу.
2. Теперь берем дрель или шуруповерт с предварительно установленной коронкой. Аккуратно устанавливаем центровочное сверло в отверстие и, слегка нажимая короним отверстие. Не стоит делать это с высокими оборотами и сильным нажимом, гипсокартон и без того коронится очень хорошо, а при правильном подходе отверстия получаются качественными и не смещаются от центровочных отверстий.
3. Отверстия мы сделали, остался последний подготовительный штрих. Если вы рассмотрите подрозетник для гипсокартона внимательно, то увидите бортик по краю подрозетника. Он после установки на пол миллиметра будет выступать над плоскостью гипсокартона и отделочникам будет не очень удобно шпаклевать стену. Берем канцелярский нож и очень аккуратно снимаем фаску с отверстий. Попробуйте сначала на одном отверстии и периодически примеряйте подрозетник. Нам нужно добиться того, чтобы бортик стал в плоскость с листом гипсокартона. Добившись положительного результата, проделываем это со всеми отверстиями и вставляем все подрозетники в отверстия.
4. Выводим все провода из подготовленных отверстий. Пробиваем в подрозетниках отверстия для ввода кабеля. Заводим кабель в подрозетник и устанавливаем его.

В процессе установки подрозетников обращаем внимание на то, что прижимные лапки должны находиться сверху и снизу. Поочередно выставляем подрозетник ровно и закручиваем винты, прижимающие подрозетник к гипсокартону

Проделываем эту операцию со всеми подрозетниками.

Вот и все. Наши подрозетники установлены. Если требуется расключение в подрозетниках без рапределительных коробок , то делаем расключение и устанавливаем фурнитуру. Если же расключение у вас происходит в распределительных коробках, делайте их правильно.

Распределительные коробки так же можно устанавливать в гипсокартонные стены. Как сделать качественное расключение , а так же как установить распределительную коробку в гипсокартонную перегородку вы можете прочитать в наших статьях. Теперь же давайте остановимся на важных моментах в установке подрозетников в гипсокартонную стену

В процессе разметки следует обращать внимание на то, чтобы отверстия не попали на металлические направляющие. Лучше всего будет заранее обговорить с монтажниками, которые будут устанавливать перегородки, чтобы перегородки устанавливались с учетом расположения подрозетников

Адекватные и грамотные отделочники всегда идут навстречу и работы выполняются быстро и качественно.
От разметки в первую очередь зависит то, как потом будет выглядеть ваша рамка с розетками. Старайтесь соблюдать горизонталь и вертикаль.  Всю разметку, как и последующие работы нужно проводить аккуратно и точно и тогда одно в след за другим, все будет аккуратно, просто и красиво.
Выбирайте качественные подрозетники, установка их проста. Хоть и не увидите вы больше этот подрозетник никогда после установки розетки, но установочные изделия должны быть качественными, как и вся электропроводка.
Затягивая прижимающие винты не прикладывайте чрезмерных усилий, сильно перетянув их, вы можете сломать гипсокартонный лист и установить в него подрозетник будет очень сложно.

На этом мы закончим статью об установке подрозетников в гипсокартонную стену. Проделать такую работу под силу любому мужчине, главное делать все аккуратно и не торопясь!

Не забываем ставить палец вверх и подписываться на новости канала

Схема установки розеток и подразетников в квартире

Для установки розетки потребуется следующий набор инструментов:

• перфоратор либо дрель;
• «коронка» окружностью 68 мм — специальная насадка для выполнения отверстий в стене;
• плоскогубцы;
• набор отверток;
• линейка или рулетка;
• карандаш или маркер.

Проделывание отверстия в стене

Выполнив несложную разметку, следует приступить к вырезанию отверстия в стене. Перед началом высверливания следует правильно разместить «коронку» относительно центра будущего отверстия, для чего желательно это место обозначить обычным сверлом.

Установка выбранного подрозетника

После того, как отверстие готово, устанавливается подрозетник. Но до этого следует проделать проем для прокладки кабелей. После протяжки кабеля через коробку осуществляется ее фиксация в проеме посредством лапок.

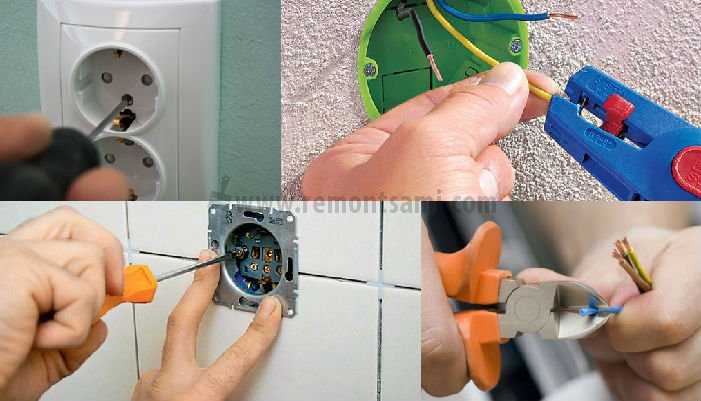

Установка новой розетки

Установка розетки в находящиеся в стене подрозетники и монтаж проводов

Первой работой, которую необходимо выполнить при обращении с проводкой — ее обесточивание. Если остающийся конец провода слишком длинный, следует его обрезать, но обязательно оставить небольшой запас, очистив от изоляции. Демонтируется задняя крышка розетки, крепежные винты контактов ослабляются, в них вставляются куски оголенных проводов.

При этом важно не перепутать местами провода, что больше касается желто-зеленого провода заземления. Под него в розетке имеется отдельный контакт

Если такой контакт отсутствует, то провод изолируется и прячется внутри коробки. Нулевой и фазный провода могут быть подключены к любому контакту. Главное — хорошо закрепить крепежные винты. После подсоединения проводки внутренняя часть розетки прячется в подрозетник и фиксируется посредством болтов.

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

• ноль рабочий – N (преимущественно синего цвета);
• фаза – L (коричневый);
• заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно. Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

Проще всего монтировать розетки. Стандартная технология:

1. Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
2. Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
3. Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
4. Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
5. Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором. Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Выбираем место для установки

В правилах ПУЭ предписаний по месторасположению розеток и выключателей как таковых нет. То есть, располагать их можно по своему усмотрению.

Но при этом выбор места установки зависит от разводки проводов, которая проводиться перед креплением на стены гипсокартонных листов.

В общем, определять примерные места расположения розеток и выключателей нужно еще на стадии укладки проводки.

При этом следует длину выводных концов проводов, к которым будут подключаться розетки, оставлять с запасом.

Ведь значительно легче обрезать лишнее, чем наращивать, чтобы подвести питание к выключателям.

Несмотря на возможность выбора произвольного места установки розеток и выключателей, сейчас многие стараются придерживаться так называемых евростандартов, согласно которых высота розеток от пола должна составлять:

• В обычных комнатах – 30 см;
• На кухне (над столешницей) – 120 см;
• В ванной – 60 см;
• Для подключения стиральной машины – 100 см;

Выключатели же устанавливаются на высоте 80 — 90 см от пола. Но отметим, что это только рекомендации и они не требуют точного соблюдения.

Выполняя монтаж в первую очередь следует все же ориентироваться на удобство пользования и легкость доступа, а затем уже на стандарты.

К тому же, в некоторых случаях может потребоваться нестандартное положение розетки, к примеру, для обеспечения питания телевизора, который будет крепиться под потолком.

Выбирая места установки розеток и выключателей лучше сразу же на гипсокартоне делать всю необходимую разметку.

При этом, если пол еще не полностью доделан и предусматривается в дальнейшем укладка напольного покрытия, это следует учитывать при выборе высоты места установки.

Особенности эксплуатации

Даже в том случае, когда розетки качественно закреплены и нет никаких сложностей, обязательно нужно соблюдать правила эксплуатации. От прикрепленного элемента зависит многое. Он должен быть прочным, чтобы оставаться безопасным и функциональным. Фактически могут произойти проблемы в двух местах:

• Нарушение соединения между розеткой и подрозетником. В таком случае могут отсоединяться провода, розетка может просто полностью перестать работать.
• Отсоединения подрозетника. В результате иногда нередко просто выпадает все соединение.

Когда прикреплены розетки при аккуратном использовании, не может возникать никаких проблем.

Это означает в частности отсутствие механического воздействия

Во время вытаскивания вилки очень важно придерживать розетку. Даже самое прочное соединение может не выдержать резких рывков

Также никогда не нужно подцеплять розетку острыми предметами.

Обязательно нужно учитывать, что любые работы должны проводиться лишь при полностью отключенном электричестве, иначе возникает большая опасность удара током.

Частые ошибки

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

• отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
• если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
• используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
• приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

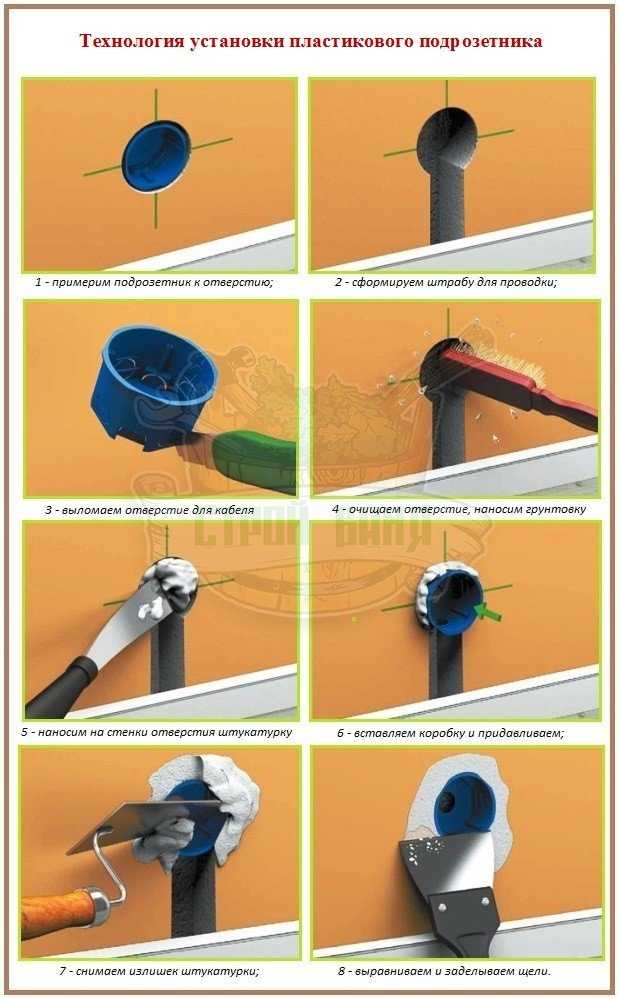

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Что нужно знать до начала работ?

До начала работ нужно знать 2 вещи: чем сверлить, и как просверлить дырку так, чтобы не покалечить себя или окружающих. О технике безопасности мы поговорим более подробно ниже, а сейчас остановимся на инструменте. Тут вариантов много. Все зависит от того, из чего у вас сделаны стены. Если это стены толщиной не более 30 см, то за глаза хватит обычной дрели или перфоратора. А если отверстие нужно пробить на внутренней не несущей стене (например, между ванной и кухней), то можно обойтись и без нее.

Если стены потолще 30 см и из бетонного монолита или силикатного кирпича, то тут нужен инструмент посерьезнее. Для этой цели вполне подойдет перфоратор на 1 кВт и комплект алмазных или победитовых насадок. Дело будет долгое, муторное и грязное, но вполне себе осуществимое. Ну а если все совсем печально и нужно пробурить очень твердый бетон или железобетон, то нужна установка для бурения, называющаяся мотобур. Мощность у него 5-8 кВт и этот станок для бурения отверстий в бетоне пробивает все.

Важно: Но есть нюанс, его нельзя подключить к бытовой одно или двухфазной сети, а если попытаться, то проводка не выдержит и расплавится. Ну или сразу пробки выбьет

В быту мотобур не применяется. Такой знатный инструмент требует сеть в 380 вольт. Впрочем, на промышленных объектах (где его чаще всего и используют) такие розетки имеются в избытке поэтому эксплуатация не составит труда.

Как в гипсокартоне сделать отверстие под розетку

Часто задаваемые вопросы

Вопрос №1. Можно ли управлять всеми домашними розетками с одного выключателя?

Для этих целей устанавливается специальный выключатель, щелкнув который можно обесточить все имеющиеся в доме розетки.

Вопрос №2. Где удобнее всего установить розетку для электроприборов на кухне?

Для подключения мелких бытовых приборов (блендер, тостер, электрочайник) удобнее всего разместить розетку на высоте 30 см от столешницы.

Вопрос №3. Для чего розетки располагают у дверного проема?

Такое месторасположение розеток считается удобным для подключения радиатора отопления либо пылесоса.

Вопрос №4. Розетку какого уровня защиты разрешается устанавливать в ванной?

Степень влагозащиты устройства должна быть не ниже IP44.

Вопрос №5. Почему при подключении розетки провода необходимо жестко прикручивать клеммами?

При недостаточно сильном прижатии провода может произойти оплавление контакта, короткое замыкание и, как следствие, пожар в доме.

1. Схема подключения блока розеток своими руками
2. Типы и направления использования шинопроводов + особенности их монтажа
3. Подключение интернет розеток Легранд, Шлейфом (схема)
4. Особенности подключения силового кабеля к различным элементам электрической сети
5. Как установить подрозетник в бетонную, кирпичную, гипсовую, деревянную стену

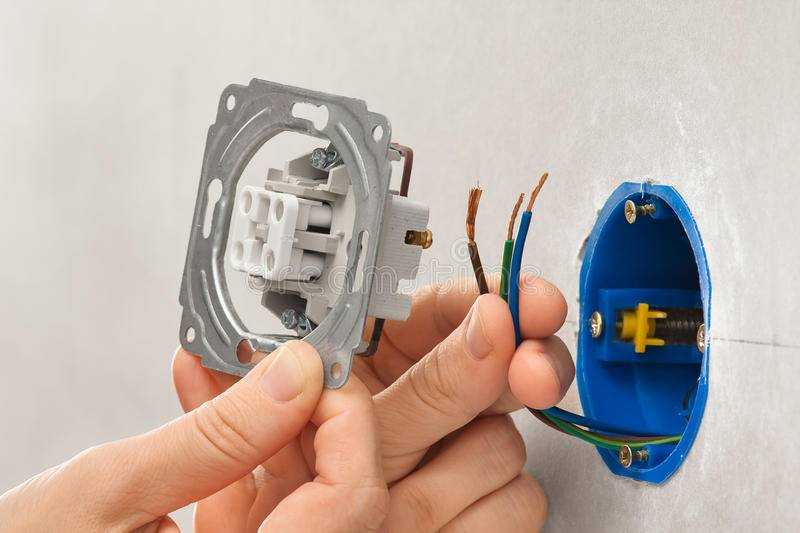

Монтаж розетки, выключателя

После этого можно устанавливать розетку или выключатель в подрозетник. Первое, что нужно сделать при работе с проводкой – это обесточить ее. Если конец провода очень длинный, укорачиваем его, но так чтобы оставался запас (чтобы он выходил из коробки на 10-15 см). Затем зачищаем концы от оплетки.

С розетки или выключателя снимаем верхнюю декоративную часть и откладываем ее пока в сторону. На контактах послабляем крепежные болты

Устанавливая и фиксируя в контактах концы проводов, важно не перепутать их. Касается это трехжильной проводки с заземляющим проводом (желто-зеленого цвета)

Для него в розетках и выключателях предусмотрен свой контакт (если его нет, то заземляющий провод просто изолируем и прячем внутри коробки).

Что касается фазного и нулевого проводов, то разницы, к какому контакту каждый из них будет подключен – нет. Главное при соединении – качественно затянуть крепежные болты контактов. После подключения устанавливаем внутреннюю часть розетки, выключателя в подрозетник и фиксируем ее при помощи винтов.

Подрозетник в гипсокартоне пока жестко не фиксировали по одной причине – при креплении внутренней части розетки (выключателя) в коробку нередко они немного перекашиваются, поэтому после сборки будут стоять криво. А несколько раз послаблять/зажимать крепежные элементы розетки в коробке – нежелательно. А путем проворота самого подрозетника можно добиться ровного расположения выключателя, а после уже зафиксировать все лапками.

Остается только установить на место верхнюю декоративную часть розетки (включателя) и проверить их работоспособность. Но не забывайте, технологии не стоят на месте, значительно все упрощает установка в гипсокартон беспроводного выключателя. Выходит немного дороже, но зато на много проще и удобней.

Когда установка подрозетников завершена, можно переходить к подключению электропроводов. Не забудьте предварительно найти вводный щиток и отключить подачу энергии. А также, воспользовавшись индикаторной отверткой, проверить напряжение проводов.

Как подключить розетку:

1. Сперва нужно ее разобрать и снять все пластиковые детали.
2. Затем выкрутить винты клеммной части. В них вы и будете вставлять соответствующие провода.
3. Если установка коробок под розетки в гипсокартон на предыдущем этапе прошла успешна, в них не составит труда вставить и саму розетку. Крепится она специальными «лапками».

Для установки розетки в гипсокартон необходимо подключить к соответствующим клеммам:

• Синий провод (ноль, обозначается символом N).
• Коричневый провод (фаза, обозначается символом L).
• Желто-зеленый провод (заземление, обозначается символами PE).

Во избежание последующего ослабления контактов и короткого замыкания постарайтесь затянуть жилы как следует.

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком – пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Наружные подрозетники имеют две модификации – конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине – 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

Популярность гипсокартона

Характеристика коронок

Что нужно знать, приступая к монтажным работам

Как установить розетки в гипсокартон: выбор места

Как же правильно определить местоположение того или иного контактного соединения? При выборе места для розетки важно основываться на то, где будут установлены электроприборы

Высота розетки может быть абсолютно любой, однако есть и Евро стандарт:

• От пола розетку рекомендуется крепить на высоте 30 см;
• Если розетка крепится над рабочей зоной кухни, ее высота по Европейскому стандарту 120 см от пола;
• При установке стиральной или посудомоечной машины высота розетки 1 м;
• Выключатели должны располагаться на высоте 80 см от пола.

Каждый решает для себя, стоит ли обращать особое внимание на стандарты. К примеру, для телевизора, прикрепленного под потолком, или кухонной вытяжки, розетка возле пола точно не будет лучшим вариантом

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Монтаж накладной модели на стену

Иногда вместо привычной розетки со скрытой проводкой используют накладные розетки. Для них не нужно делать отверстия в стенах и устанавливать подрозетники. Да и сама проводка проходит не под гипсокартоном, а сверху.

Такой метод не очень эстетичен. Накладная розетка громоздкая, кабеля, тянущие по стенам не добавляют гармонии в помещение. Но в некоторых случаях это бывает оправдано, например, когда расстояние между листом гипсокартона и бетонной стеной слишком мало (меньше 45 мм), а перфоратора нет.

Еще наружная проводка и накладные розетки часто применяют в дизайнерских проектах квартир в стиле стим-панк, ретро или лофт

В таком случае применяются специальные пожаробезопасные кабеля в прочной негорючей оболочке. Они могут быть так же помещены в гофрированный рукав.

К стене проводка крепится клипсами, а розетка просто прикручивается на гипсокартон при помощи шурупов, как накладка. Еще один плюс такого расположения – в любой момент можно изменить местоположение электроприборов и розетки вместе с ними.
