Виды и характеристики панели
Этап 3 Фундамент
Пока на заводе готовили наш домокомплект, мы занимались фундаментом. Сделали свайно-винтовой: 48 свай диаметром 108 мм закрутили в землю на 1,75 метра и больше. Каждая свая изнутри засыпана пескобетоном — он со временем затвердевает и прибавляет прочности фундаменту.
У свайного фундамента много преимуществ:
- Быстро монтировать, в теплое время года достаточно одного-двух дней даже на фундамент для дома вдвое больше нашего.
- Свайному фундаменту не нужно устаиваться и набирать прочность, как в случае с бетонным: после заливки ленты или плиты по нормативам нужно ждать не менее 30 дней, пока бетон затвердеет. Это непозволительная роскошь, когда цены на стройматериалы растут каждый день.
- Не надо закладывать в фундамент трубы водоснабжения, канализации и любые другие коммуникации. Если в бетонном фундаменте нужно заранее расчертить и предусмотреть отверстия для вывода коммуникаций, то в случае со свайным трубы и проводку можно протянуть в подполье в любое время так, как захочется. Обслуживать коммуникации тоже проще: можно залезть под пол и устранить проблему, а в бетонных фундаментах иногда надо снимать напольное покрытие и долбить бетон.
У свайно-винтовых фундаментов есть ограничение: они подходят только для легких домов. Строить кирпичный дом на таких сваях нежелательно: нагрузка наверняка будет выше нормативной, фундамент быстро потеряет прочность.
По нашей просьбе проектировщик рассчитал максимально возможную нагрузку с учетом цементно-песчаной стяжки толщиной 5 см для водяного теплого пола. Мы еще не уверены, будем ли его делать, но в любом случае лучше все предусмотреть заранее.
Наш участок с уклоном, поэтому, чтобы дом стоял ровно, ввинчивать сваи приходилось на разную глубину, местами она больше 1,75 м. В феврале, когда приехали рабочие от нашего подрядчика, сильно похолодало, а в промерзшую землю ввинчивать стальные сваи было тяжело. Рабочие пригнали гидравлическую установку, но монтаж фундамента вместо пары дней все равно занял неделю.
Фундамент обошелся нам в 192 000 Р.

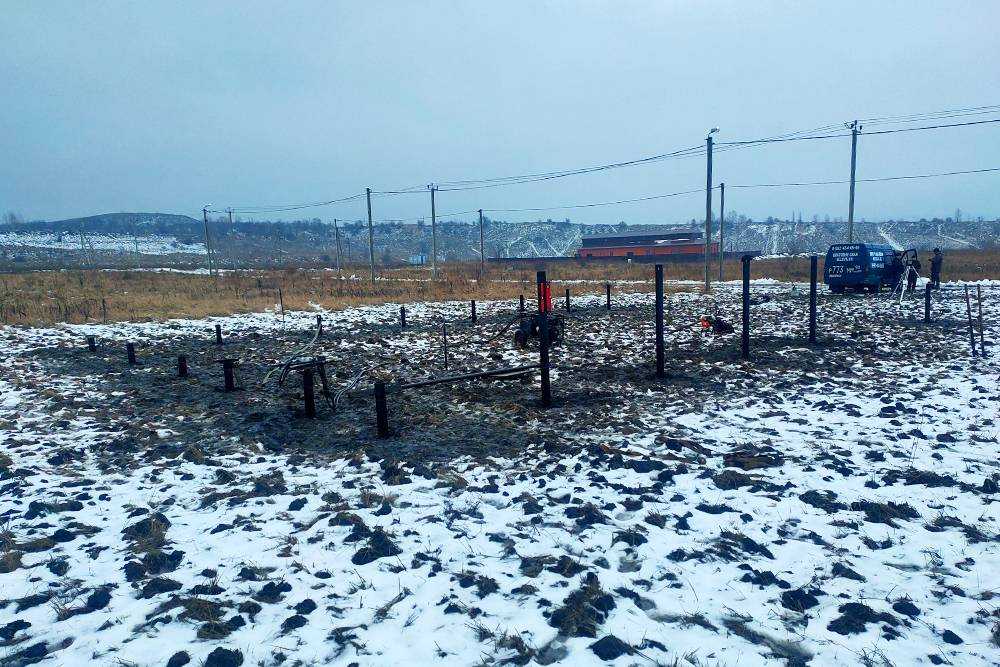

Когда я увидела вкрученные в землю сваи, осознала, что у нас действительно будет собственный дом
Практические советы по выбору материалов
Приобретая сип панели для строительства дома, контролируйте основные габаритные размеры
Разобравшись, что такое сип панели, поняв размеры SIP панелей, стоит принять во внимание некоторые практические советы для выбора продукции высокого качества:
- При отличии габаритных размеров, этот материал изготовлен с применением ОСП плиты канадского производителя, а материал значительно уступает характеристиками ОСП-3. Напомним, что стандартные размеры листов ОСП 2500*2800-3000*1250мм.
- Визуальный осмотр выявил отслоение щепы или рыхлость структуры – лист непригоден.
- Размер сип панели отличается по толщине утеплителя, требуйте сертификаты соответствия, иначе такое отступление от стандарта может говорить об экономии производителя на утеплительном материале.
- Обрезок пенополистирола нужно поджечь, он должен прогореть не дольше 4 секунд после воздействия открытым пламенем. Если меньше – изолированный утеплитель в панелях данного производителя является горючим материалом и для возведения домов от такого материала лучше отказаться.
- Резкий запах горящего утеплителя или плиты – причина насторожиться, так как ГОСТ не допускает включения в состав сырья вредных веществ, выделяемых при горении.
И, главное, хороший материал не может быть подозрительно дешевым. Хорошо понимая разновидности сип панелей, разбираясь что это такое и какая именно продукция нужна для строительства, несложно будет купить действительно качественный и практичный материал.
Из чего состоят сэндвич-панели?
Свойства любого строительного материала определяют его составляющие. Основа сип панели — ОСП-плита, производимая из узких длинных щепок, уложенных и утрамбованных таким образом, что со всех сторон листа они расположены перпендикулярно друг к другу. Наиболее популярна экологичная основа из сосновой или осиновой щепы.
Структура SIP панели
Произведенные подобным методом изделия отличаются гибкостью при нагрузках в разных плоскостях, что не свойственно для стандартных деревянных строительных материалов. Обработанное специальным водоотталкивающим составом конструкционное изделие устойчиво к высокой влажности, процессам гниения и механическим повреждениям.
- 97 % ОСП составляет древесина,
- оставшиеся 3 % приходятся на связующий ингредиент.
Связующим звеном служит пенополистирол, характеризующийся легким весом и низкой теплопроводностью. В процессе производства панели в полистироловую массу закачивают газообразное вещество.
Выбор газа зависит от сферы применения стройматериала. Например, в пожароустойчивые образцы добавляют углекислый газ.
| Характеристика | Значение | Комментарий |
|---|---|---|
| Прочность | 1,5 кгс/см² — 1,8 кгс/см² | SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг) |
| Объемный вес | 25 кг/м³ /35 кг/м³ / 50 кг/м³ | Вспененный полистирол |
| Теплопроводность | пенополистирольные 0,037 -0,04 Вт/(м·°С)минераловатные 0,047-0,07 Вт/(м·°С)уретановые 0,028 Вт/(м·°С) | — |
| Нарушение геометрии | Нет | Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение. |
| Подверженность болезням | Нет | В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых |
| Усадка | Отсутствует | Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке. |
| Водопоглощение | ПСБ 0,5%-2,1%OSB3%-12% | За 24 часа |
| Огнестойкость | III степень огнестойкости | Сдерживания огня в течение 1 часа |
| Звукопоглощение | 44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм. | На примере полистирола весом 25 кг/м³ |
| Максимальная этажность строения | 2 этажа + мансарда | — |
Таблица технических характеристик СИП панелей
Рейтинг производителей СИП панелей:
| Номинация | место | производитель | рейтинг |
| 1 | Хотвелл | 5.0 | |
| 2 | ЭкоЕвроДом | 4.9 | |
| 3 | Villozi House | 4.8 | |
| 4 | РУССИП | 4.7 | |
| 5 | ОргТехСтрой | 4.6 | |
| 6 | СИП ПРЕМЬЕР | 4.5 | |
| 7 | Экосип | 4.4 | |
| 8 | СипМонтаж | 4.3 | |
| 9 | Гарус | 4.2 | |
| 10 | АртСтройДизайн | 4.1 |
Устройство фундамента и установка нижней обвязки
Фундаменты могут быть монолитные ленточные, свайные, и конструкция в виде монолитной ребристой плиты.
Тип фундамента следует выбирать на основании свойств грунтов, залегающих в основании сооружения на участке строительства.
Для опирания обвязки по верху стальных труб, выступающих над поверхностью грунта, устанавливаются специальные оголовки с горизонтальной металлической пластиной, или может быть уложена стальная балка из швеллера полками вверх. В последнем случае обвязочный брус крепится к стальной балке анкерами через 50 см.
После погружения в грунт винтовых свай, они объединяются нижним обвязочным или опорным брусом сечением 200х200 мм, являющимся несущей основой всей конструкции СИП-дома. Обвязочный брус крепится к каждой свае саморезами «глухарями», имеющими диаметр до 12 мм.Обвязочный брус предварительно должен быть пропитан огнебиозащитным составом, а между его нижней поверхностью и опорными пластинами оголовков настилается прокладка из битуминизированной бумаги, рубероида или других рулонных гидроизоляционных материалов.
В случае укладки опорного бруса на металлическую балку или на ленточный или плитный фундамент гидроизоляция должна быть проложена под всей нижней поверхностью бруса.
Обвязочный брус устанавливается точно по разметке, соответствующей планировке СИП дома и его монтажной схеме.
На углах и пересечениях элементы бруса объединяются между собой врезками-скобами и крепятся саморезами 8х180 мм.
В том случае, когда опорный брус укладывается на горизонтальную бетонную поверхность фундаментов других типов, он крепится анкерными болтами, которые должны быть заглублены в тело фундамента не менее, чем на 100 мм с шагом по длине в 500 мм.
Домокомплект без сборки включает в себя:
- стеновые панели;
- панели перекрытия;
- панели перегородок;
- кровля;
- доска, брус;
- расходные материалы для сборки (монтажная пена, саморезы);
- проектная документация.
Двери, окна, отделка внутренних поверхностей и фасада, черепица, инженерные сети не входят в домокомплект, т.к. предложения часто не совпадают с индивидуальными пожеланиями заказчиков. Тем не менее, если запрос сделан заранее и предложение и цена устраивает клиента, комплектация и работа могут быть включены в поставку дополнительно.
Сколько займет времени?
- разработка эскизного проекта СИП дома занимает не больше 1 недели;
- изготовление рабочего проекта – от 3 до 5 недель;
- дом общей площадью 150 м2 изготавливается на заводе за 3-5 дней (без учета текущей очереди);
- монтаж готового домокомплекта — 10-20 дней
Итого, получается, что если Вы желаете построить дом по готовом проекту, то возведение коробки без отделки займет не более 1 месяца! А при индивидуальном проекте, где будут учтены все Ваши пожелания, срок возведения дома будет не более 2 месяцев.
Долговечность (срок службы) зданий такого типа составляет более 90 лет.
Знакомьтесь, SIP панели (сэндвич-панели)
SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.
В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.
Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.
Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.
На территории СНГ применяют SIP панели различных размеров:
- 12+100+12=124 мм;
- 12+150+12=174 мм;
- 12+200+12=224 мм.
Ключевые недостатки и достоинства
Всем известны недостатки каркасного строительства. Это сложность возведения строения, большое время, за которое разрабатываются и реализуются проекты, снижение характеристик здания со временем, относительно низкий срок службы. Однако во главу угла сторонники данной технологии ставят паропроницаемость стен.
Строения и проекты из сэндвич композитов паронепроницаемы. Но оборудование продуманной приточной вентиляции решают проблему застоя воздуха и удаления излишней влаги из внутреннего объема дома. Поэтому данный недостаток не может служить решающим, хотя на него постоянно давят противники технологии строительства из СИП панелей.
Мнимые «минусы» или недостатки
Горючесть
Самый главный недостаток, который приписывают подобным конструкциям, — это горючесть. Но в большинстве случае пожары происходят именно из-за нарушения правил пожарной безопасности, неправильного строительства, а трагические случаи – из-за отсутствия запасных выходов. Вообще, считается, что полностью негорючими стены должны быть только в многоквартирных домах, где особо важна возможность эвакуации. В частных домах дела обстоят совсем по-другому.
Если сравнивать «горючие» каркасные дома с, казалось бы, идеальными деревянными, то получаем приблизительно одинаковый результат. Оба материала пригодны для постройки небольших домов, и при горении выделяют опасные вещества. Но если древесина выделяет угарный газ и еще около 350 токсинов, то SIP-панели винят в выделении стирола в результате горения пенополистирола. А защита от воспламенения у панелей даже лучше, ведь их обшивают гипсокартоном, а при использовании древесины чаще всего обходятся просто пропитками.
Но все же самой большой проблемой являются недобросовестные производители: так, пенополистирол должен содержать всего около 2 % горючих веществ, а все остальное – воздух. При нарушении технологии материал быстро ссыхается, ухудшая теплоизоляцию строения и повышая количество выделяемых при горении вредных веществ.
Токсичность
Еще один надуманный «минус»процессе эксплуатации выделяют формальдегидЕсли использовать некачественный материал
Так, согласно стандартам все плиты делятся на три класса в зависимости от того, сколько формальдегида выделяется в единицу времени. Так, материал европейского стандарта Е1 по экологичности не уступает натуральной древесине. Надо ли говорить, что и стоит он прилично?
Отечественные стандарты не такие строгие, как европейские, да и производителей, которые изготавливают высококачественные плиты, пока нет. Поэтому нужно обходиться только импортом, в противном случае при желании сэкономить, можно получить не самый качественный и здоровый материал.
Сейчас в Германии панельно-каркасные дома приобрели огромную популярность, и упрекнуть в неэкологичности их никто не может, так как используются только качественные материалы. К тому же, полученные стены потом обшиваются двойным слоем гипсокартона изнутри, и мокрым фасадом снаружи, поэтому выходят дом, который не уступает по характеристикам деревянному. В России, когда вместо плит Е1, даже по отечественным стандартам, используются плиты Е3, которые еще и тоньше, чем необходимо, миф об опасности превращается в суровую реальность.
Ключевые преимущества и недостатки
Какая бы ни была технология строительства дома, всегда важен профессионализм строителей и качество материалов. Выбирая, строить каркасник или СИП панели, необходимо понимать плюсы и минусы обоих вариантов. Подведем небольшие итоги изложенного материала.
Многие параметры говорят в пользу выбора СИП панелей:
- Более низкая цена строительства и отделки.
- Кратчайшие сроки монтажа.
- Хорошая теплоизоляция и высокая прочность.
- Длительный срок эксплуатации.
Основными недостатками являются токсичность, так как начинка панели не относится к натуральным материалам и при пожаре выделяет вредные вещества, и отсутствие возможности осуществить индивидуальный проект дома. Дело в том, что изготовление домокомплектов осуществляется на производстве, поэтому выбор вариантов ограничен.
Каркасные дома являются экологически чистыми и могут исполнить любую задумку инженера. Однако срок эксплуатации у них практически вдвое меньше СИП-панельных домов, а стоимость наоборот выше. В обоих случаях здания имеют плохую звукоизоляцию, высокую пожароопасность и недостаточную циркуляцию воздуха. Посмотрим, какие отзывы встречаются от владельцев домов по данным технологиям.
Что входит в домокомплект?
Что получилось
Технология возведения коробки
Укладка обвязочного (венцового) бруса
Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.
Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.
Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.
Особенности строительства
На каждом этапе строительства есть нюансы, которые могут снизить расходы без потери качества.
Фундаменты
Монолитные фундаменты строят на каменистых грунтах и лёгких песчаных почвах. Не заливают плиты на землях с высоким уровнем грунтовых вод. В местах с большим количеством осадков необходимо тщательно защищать нижнюю часть СИП от намокания, что сделать не всегда возможно.
Монолитная плита дорога, но позволяет изготовить пол первого этажа без использования КТП, а также обустроить тёплый пол.
Мелкозаглубленный ленточный фундамент даёт возможность сэкономить на обустройстве основания, но слабо подходит для пучинистых грунтов.
Свайный тип фундамента легко изготовить своими руками с одним помощником. Скорость строительства возрастает, так как не надо ждать набора бетоном полной прочности.
Инструменты и материалы
Из инструментов для постройки дома понадобятся:
- перфоратор для крепления бруса к бетонному основанию;
- шуруповёрт или дрель с регулируемыми оборотами;
- нож для выборки пазов — электрический или механический;
- ручная циркулярная пила для резки СИП.
Расходными материалами являются:
- оцинкованные саморезы длиной на 20–30 мм больше толщины ОСП;
- анкеры для крепления обвязочного бруса к фундаменту или резьбовая шпилька и гайки для свайных фундаментов;
- оцинкованные уголки для крепления бруса;
- герметики для заделки стыков;
- рубероид для гидроизоляции стен от фундаментов.
Особое внимание уделяют качеству бруса. Он должен быть прямым и сухим, а по ширине соответствовать толщине утеплителя в СИП
Строительство стен
Домокомплект Возведение стен начинают с обустройства гидроизоляции. Фундамент обрабатывают битумной мастикой и укладывают рулонный гидроизоляционный материал по периметру дома.
Алгоритм постройки стен несложен:
- Крепят к фундаменту обвязочный брус, предварительно пропитанный антисептиком и обработанный антипиреном.
- Монтируют угловой брус к обвязке, используя оцинкованные уголки, для устойчивости устанавливают раскосы.
- Изготавливают пазы, удаляя утеплитель с необходимых сторон КТП, если пазов не было на плитах изначально.
- Устанавливают и крепят саморезами панель к обвязочному и угловому брусу, для устойчивости упирают деталь откосами.
- Монтируют вторую панель, создавая угол дома. Такая последовательность придаст прочность и устойчивость готовому участку. Между плитами оставляют зазор 3–5 м для тепловой деформации.
- Прикрепляя последующий вертикальный брус к обвязке и монтируя следующую панель, продолжают строить стену.
- Оконные и дверные проёмы обустраивают элементами плит необходимого размера.
- По мере строительства стен верх панелей связывают обвязочным брусом, который полностью утапливают в паз.
- Накрывают получившийся каркас СИП, опирая их на наружные стены и перегородки. Если пролёт больше длины панели используют брус для удлинения.
- Монтируют обвязку и стены второго этажа.
Валера
Голос строительного гуру
Задать вопрос
Для тёплой скатной кровли допустимо использовать панели, но стоит выбрать толщину от 200 мм, чтобы перекрытие выдержало снеговую и ветровую нагрузки. Работы по финишной отделке кровли следует выполнить в кратчайшие сроки.
Финишная отделка
Отделка дома сайдингом Выбор варианта финишной отделки зависит от материала СИП.
Фиброцемент, стекломагнезит и ЦСП можно оштукатурить. ОСБ и фанера допускают окраску.
Наружные стены, как правило, укрывают сайдингом, изготовленным из различных материалов, предварительно обеспечив гидроизоляцию.
Внутренние стены СИП с панелями ОСП и фанеры закрывают гипсокартоном или вагонкой.
Особенности SIP-панелей
Сэндвич-панель представляет собой многослойную строительную конструкцию, внешние стороны которой выполнены из древесных влагостойких плит ОСП. Эти элементы обеспечивают изделию необходимую жёсткость, в середине материала уложен утеплитель. Такая конструкция панелей позволяет строить многоэтажные дома без усиления несущими конструкциями.
СИП-панели своими руками в домашних условиях изготовить невозможно, такие изделия не будут соответствовать заводским моделям. Самостоятельно изготовленные конструкции применяются для обшивки каркаса, они не могут выдержать прилагаемых нагрузок.
После склеивания ОСП с теплоизоляционным материалом плиты отправляют на специальное оборудование для раскройки на нужные размеры. Это даёт возможность упростить сборку дома, на строительную площадку поставляется набор деталей для возведения жилого или промышленного здания. Дом собирается подобно конструктору, гораздо быстрее, чем здания из газобетона.
Главным достоинством рассматриваемых изделий считается минимальный коэффициент теплопроводности. Слой пенополистирола 10 сантиметров по сопротивлению к теплопередаче успешно заменяет кирпичную стену толщиной 2 метра. Такие же теплоизоляционные показатели наблюдаются в ограждающих конструкциях из пенобетона или бревенчатых домов с толщиной стен 50–60 сантиметров.
Построить коттедж из кирпича или дерева с такими же показателями теплоэффективности можно, но у зданий, выполненных из СИП-панелей, в этом плане есть ещё одно весомое преимущество – это дешевизна. Пользователь должен тщательно подбирать строительные материалы, некоторые предприниматели специально завышают расценки на панели, при этом поставляют на рынок некачественный материал.
Достоинства
Главными положительными характеристиками изделий считаются:
- прекрасные теплоизоляционные показатели (особенно при использовании панелей, в которых в качестве утеплителя используется минеральная вата);
- увеличение полезной площади помещений жилого дома за счёт уменьшенной толщины ограждающих конструкций;
- устойчивость изделий к воздействию внешних агрессивных факторов (резким перепадам температур и влажности);
- привлекательный внешний вид;
- простая технология монтажа;
- уменьшенные сроки возведения зданий.
Ещё одним преимуществом материала считается его устойчивость к плесени и грибку. Поверхность изделий обрабатывается специальными составами в заводских условиях.
Недостатки
Из отрицательных качеств нужно выделить недостаточную устойчивость декоративной поверхности к механическим повреждениям. Изделия с длиной меньше 7 метров имеют недостаточную несущую способность. Если строители не будут соблюдать технологию монтажных работ, то стены жилого или промышленного здания могут промерзать. Другими минусами СИП-панелей считается горючесть и вредность, ведь в составе материала присутствует клей и пластик. Эти составляющие сложно назвать безопасными для здоровья человека.
Обработка
Действия с обработкой строительных конструкций зависят от материала, из которого они изготовлены. Загрязнённые во время транспортировки панели нельзя мыть растворами химических средств на основании щелочей и кислот, а также обрабатывать поверхности порошковыми веществами.
Ровный срез стеновых панелей получают при помощи циркуляционной пилы. Это место защищают от внешнего воздействия самоклеящейся лентой, которая установлена на стыковании двух конструкций и используется как уплотнитель. Кровельные панели с металлической поверхностью в местах среза защищают от коррозии обычной краской, например эмалью.
Достоинства SIP технологии
Основные этапы строительства дома из СИП-панелей
Преимущества (плюсы) панельно-каркасных домов
Основные преимущества канадских домов
Дом, построенный из СИП-панелей, имеет прекрасную теплоизоляцию за счет использования пенополистирола, а мостики холода напрочь отсутствуют, ведь используется утеплитель и двойная обшивка плит. Такой дом не требует мощных работ по созданию фундамента – вполне подойдет свайный, и при соблюдении всех технологий никакой усадки не будет, что является ещё одни «плюсом» при строительстве каркасно-панельного дома.
Еще раз напомним, что если вы решили сэкономить, и использовать минеральную вату для утепления, то теплоизоляция ухудшиться в 1,5 раза, а неправильный фундамент может сказаться на скором появлении дефектов.
Монтаж чердачного перекрытия, мансарды, СИП-крыши
Завершающим этапом производится монтаж чердачного перекрытия, после чего сооружается крыша.
При устройстве мансардного этажа используются стеновые СИП-панели сложной формы – трапециевидные и треугольные, на которые опираются детали стропильной крыши.

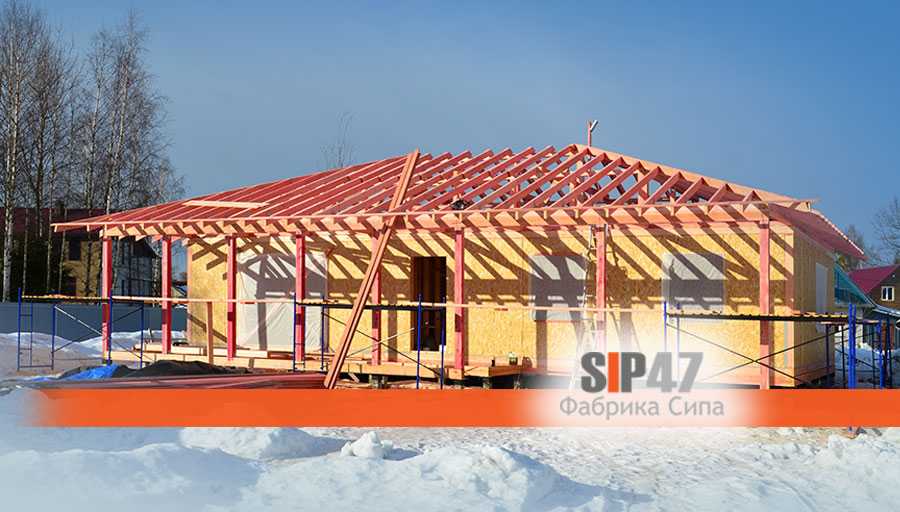

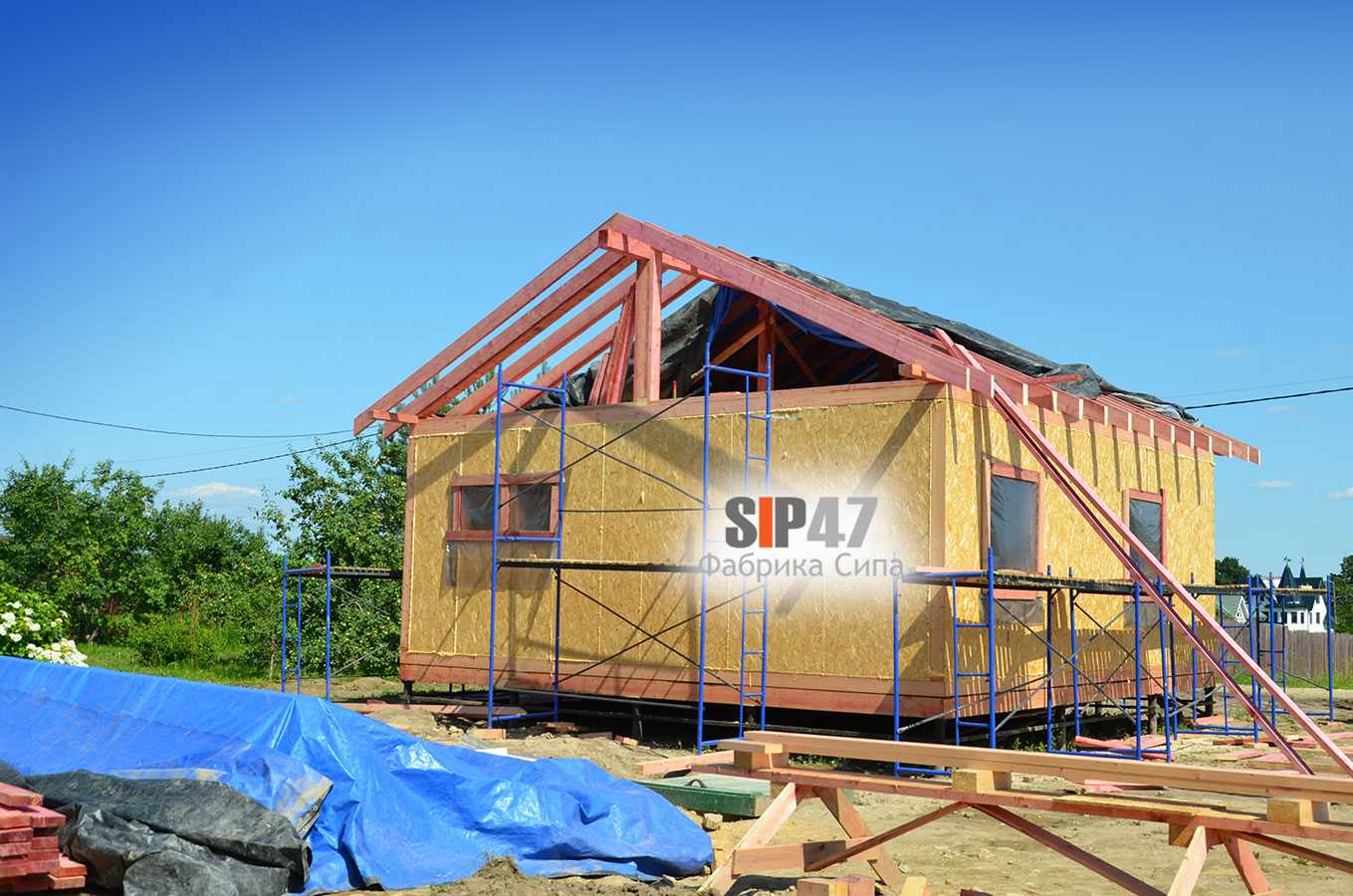

Крыша включает каркас, состоящий из стоек, стропил, прогонов, мауэрлата, элементов ендов и ребер на переломах, а также специальных СИП-панелей покрытия крыши.
Эти изделия, в том случае, когда крыша не двухскатная, тоже могут иметь как прямоугольную, так и более сложную геометрическую форму – трапециевидную или треугольную, поэтому сначала следует внимательно рассмотреть монтажную схему и наметить порядок сборки.
В том случае, когда последний этаж СИП дома не мансардный, то вначале устанавливается мауэрлат из бруса, имеющего сечение 100х150 мм поверх плоскости чердачного перекрытия по периметру стен.
Затем стойки 100х100 мм, объединяемые коньковым брусом размером 100х150 мм и стропила размером 40х200 мм, опирающиеся на конек верхним концом и нижней частью на мауэрлат.
Если СИП-кровля сложной конфигурации, то каркас дополняется промежуточными прогонами и деталями устройства ендов и ребер на внешних углах пересечений плоскостей кровли. Мауэрлат, коньковый брус, прогоны и другие детали могут иметь трапециевидное сечение, которое им придают при изготовлении домокомплекта на заводе в целях точной подгонки всех элементов кровли друг к другу.
Все элементы каркаса кровли сплачиваются между собой оцинкованными саморезами 8х280 мм, по одному в каждой точке крепления. При необходимости в некоторых местах используются металлические соединительные пластины-накладки с отверстиями для шурупов.

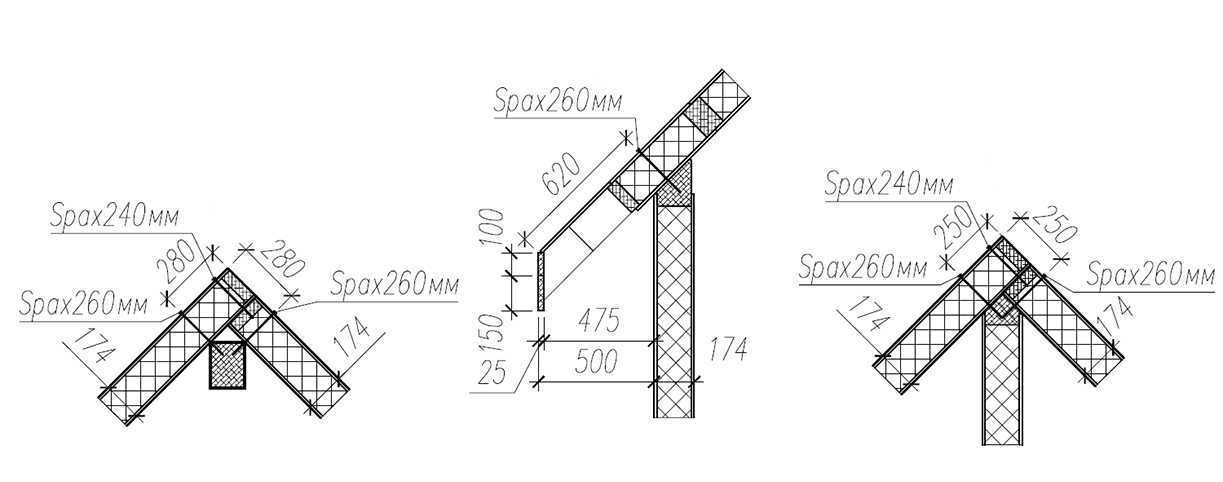

После сборки несущего каркаса крыши производится монтаж кровельных СИП-панелей, которые крепятся к силовым элементам аналогично конструкции креплений, используемых при сборке перекрытий.
При необходимости кромки некоторых панелей можно обрезать при помощи электроинструмента под определенными углами на стройплощадке, например, когда нужно сформировать коньковый узел стыковки двух панелей.
Если Вас затрудняет понимание данной инструкции по монтажу дома из СИП-панелей, то мы рекомендуем Вам обратиться к специалистам нашей компании.
Плюсы использования сип панелей
Из чего состоит СИП панель?
Несмотря на то, что технологию называют «канадской», на самом деле первые панели начали производить в США еще в 1935 году. Там же их впервые и применили в качестве основного элемента при возведении домов. Вслед за американцами, подобный опыт быстрого и доступного строительства переняли в Канаде, а затем и в Европе. Аббревиатура «SIP-панель» расшифровывается как structurally insulated panels, то есть структурно-изолированная панель. Название полностью отображает конструкцию элемента. Панель состоит из трех основных элементов:
- Два слоя плит OSB-3. По сравнению с обычным ДСП этот материал прочнее в 7,5 раз и практически полностью состоит из древесины (на 97%). Преимущественно используются такие породы как осина или сосна. Из-за малого содержания связующего удалось сохранить все преимущества натуральной древесины – легкость, прочность и малую теплопроводность. Так же это позволило получить экологически чистый и безопасный материал. Для дополнительной защиты от различных насекомых, поверхность OSB обрабатывается специальными смолами и синтетическим воском запах которых отпугивает вредителей.
- Между которыми заключен пенополистирол – отличный тепло и звукоизоляционный материал, который так же является нетоксичным. Он представляет собой разновидность пенопласта, но отличается более высокой плотностью и более однородной структурой, состоящей из закрытых ячеек. Внутри ячеек находится природный газ. Срок службы материала превышает 50 лет при этом отличаясь доступной стоимостью.
Обратите внимание,
- Стеновые панели могут иметь размер 3200×1250 мм и толщину 164 мм или 2500×1500 мм и толщину 140 мм. При этом толщина OSB листов будет составлять всего 12 мм.
- Панели, используемые для обустройства перекрытий, имеют толщину 204 мм и меньшую ширину – 325 мм при той же толщине OSB .

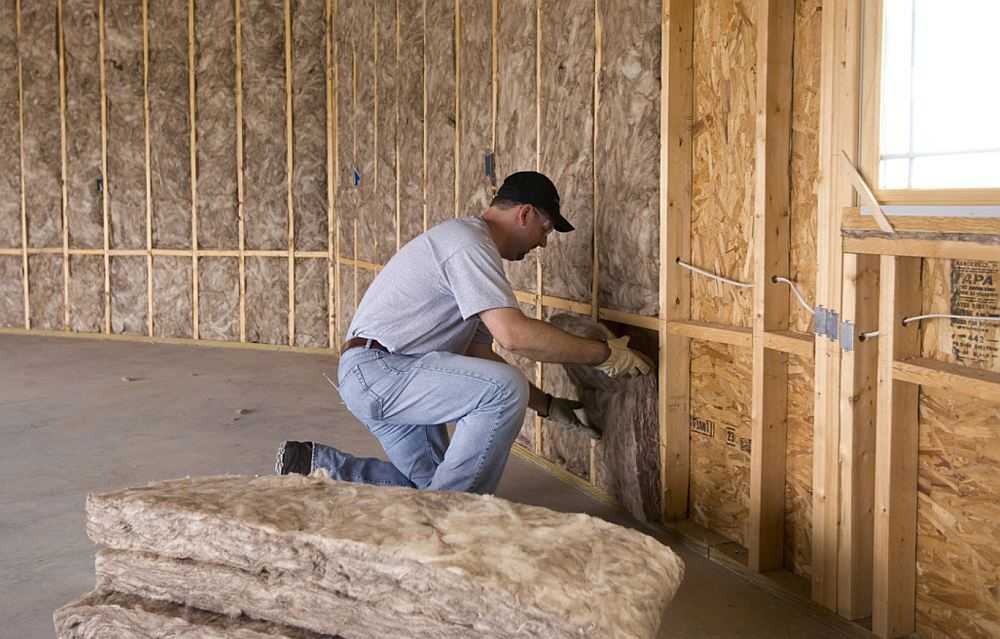

Минеральная вата
Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.
Проекты домов из сэндвич-панелей
Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.
Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.
Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп
Как отличить подделку
Далеко не каждый потребитель может купить сип панели с завода производителя. Зачастую покупатель обращается непосредственно к поставщику, который является неким посредником между клиентом и изготовителем
Поэтому, здесь очень важно научиться распознавать, качественную продукцию и подделку. Рассмотрим основные критерии качества
Качество утеплителя
Сердечник у панелей должен быть не только однородным, но ещё и плотным. Недобросовестные производители, кустарного происхождения, помещают между плитами ОСП мягкие, рыхлые пенопластовые плиты, которые складываются встык. Такая сип не будет обладать нужной степенью прочности. Чтобы проверить качество утеплителя придётся разломать изделие. И как мы уже писали, плотность пенополистирола должна быть 25 кг/м3.
Качество склеивания
Пытаясь оторвать ОСП в качественной плите, будет разрушен сердечник или же поломается стружечно-древесная панель. Всё из-за прочного клея, который все составляющие превращает в единую конструкцию. Если облицовка будет отставать, соответственно – панель изготовлена с грубыми нарушениями технологии производства.
Преимущества и недостатки домов из СИП панелей
На просторах интернета можно найти множество обсуждений, где утверждают, что СИП панели являются токсичными, опасными для здоровья, дома из них «не дышат», а при малейшем дуновении ветра складываются как карточные домики. Но почему же тогда подобные конструкции так популярны за границей?
дома из СИП панелей
- Малый удельный вес элементов позволяет обойтись свайно-винтовым фундаментом при строительстве. Что позволяет значительно сэкономить уже на начальном этапе и сократить сроки работ, чего не скажешь о домах с бетонными или кирпичными стенами;
- Очень важным моментом является отсутствие усадки готовой конструкции;
- Это в свою очередь дает возможность сразу приступать к отделке дома, а затем и к незамедлительному заселению;
- Скорость строительства такова, что позволяет построить дом за месяц-два;
- При этом стоимость самого строительства является одной из самых низких и лишь на 10% превышает стоимость возведения каркасных построек и стартует от 135$ за кв.м. при строительстве под ключ;
- Дома из СИП панелей почти в 1,5 раза теплее, чем каркасные, что позволяет значительно сэкономить на дальнейшем обслуживании и отоплении;
- Заказчик может выбрать конструкцию дома как из базы готовых проектов, так и заказать индивидуальный проект;
- Несмотря не всеобщее заблуждение, канадская технология позволяет возводить дома, которые намного прочнее каркасных. Они могут выдерживать торнадо и землетрясения, сила которых достигает 9 баллов по шкале. Именно поэтому все чаще такое строительство применяется в Японии в регионах с повышенной сейсмической активностью;
- Внутренняя полезная площадь будет гораздо большей ввиду отсутствия потребности применения толстых утеплительных материалов и дополнительном выравнивании стен.
А теперь о главных заблуждениях:
- СИП панели – это любимое лакомство грызунов. Учитывая то, что при сборке элементы подгоняются друг к другу очень плотно, а при изготовлении самой панели ее прессуют под нагрузкой 5 тонн, можно говорить о том, что в итоге мы получаем монолитный лист. Да, грызуны действительно могут проделывать отверстия в самом пенополистироле, но это возможно лишь при условии, что в наружной обшивке из OSB будет иметься дефект в виде повреждения целостности поверхности. Чего в принципе не может быть, так как на место строительства доставляется уже готовый так называемый домокомплект, который выбрал заказчик и который на этапе сборки всех необходимых элементов проходит тщательный контроль;
- Так же не лучшие комментарии можно найти касательно пожарной безопасности домов из СИП панелей. Панели воспламеняются не быстрее, чем натуральная древесина, а то и медленнее за счет наличия специальных пропиток. Они поддерживают горение лишь при условии наличия источника открытого огня, а сами по себе обладают свойством самозатухания. Страшный черный дым, который образуется в процессе горения, на самом деле не выделяет в окружающую среду вредных веществ;
- Срок службы домов из СИП панелей уступает кирпичным. Этот факт действительно правдивый. Эксплуатационный период канадских домов составляет около 100 лет. Поэтому в данном случае рационально учитывать, прежде всего, личные потребности.
