Свойства и виды дюбель-грибков для крепления утеплителя

Характеристики

Каждая единица продукции, из представленного выше списка, обладает собственными уникальными свойствами и у каждой есть свои положительные и отрицательные качества. Перед приобретением достаточного количества крепежного материала необходимо ознакомиться с характеристиками каждого вида тарельчатых дюбелей:

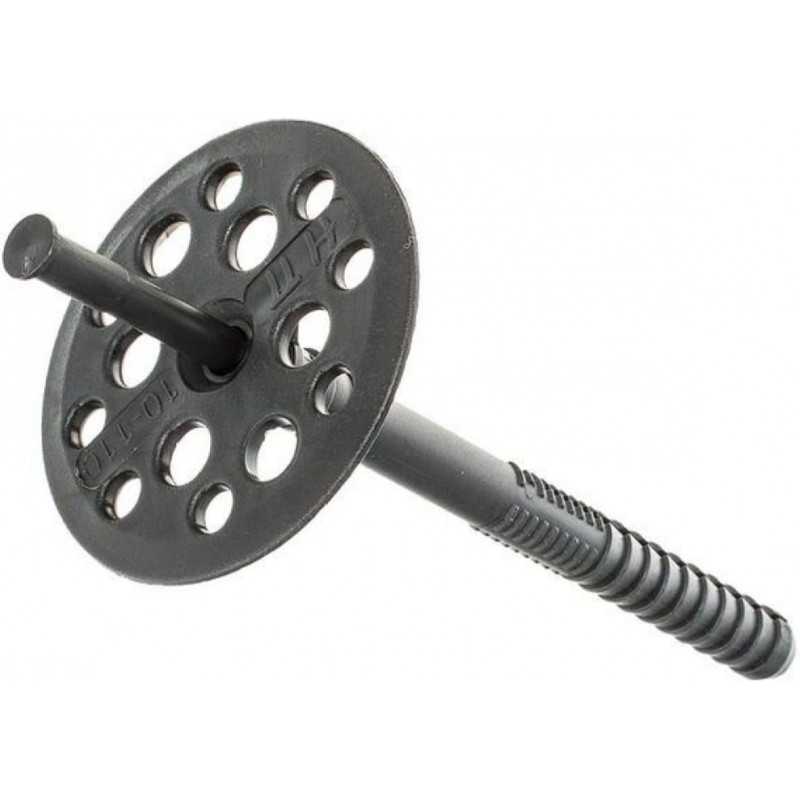

Тарельчатый дюбель с пластиковым гвоздем. Он производится из нейлона, полиэтилена низкого давления или полипропилена. По своим свойствам эти материалы фактически идентичны, поэтому не должны повлиять на принятие положительного решения при выборе крепежа. Так как этот крепежный материал целиком изготовлены из пластика, то он очень легок, что позволяет использовать его в любой конструкции, не переживая о нагрузке на несущую стену. Но в этом есть и обратная сторона – с их помощью не стоит крепить тяжелый утеплитель, они его элементарно не выдержат.

Отсутствие металла в составе распорного гвоздя дает ему дополнительные преимущества – невосприимчивость к влаге и слабая теплопроводность. Первое преимущество делает его невосприимчивым к коррозии и увеличивает срок службы до 50 лет, а второе – позволяет минимизировать теплопотерю

В то же время при монтаже нужно соблюдать предельную осторожность при работе с пластиковым распорным гвоздем. Обладая низкой жесткостью, он имеет неприятную особенность гнуться и ломаться в самый неподходящий момент

Утепление на обрешетку

Еще один распространенный способ: крепление утеплителя к деревянной стене или под вентилируемые фасады. Он отличается минимальной жесткостью фиксации относительно перечисленных выше методов.

1. Прокладывание пароизоляционной пленки.
2. Подготовка монтажа нижнего ряда утеплителя цокольным профилем.
3. Крепление бруса поверх пароизоляции по ширине плит (ориентировочно шаг в 60 см).
4. Закладывание минеральной ваты в образовавшиеся ниши и покрытие ветрозащитой.

Утепление стен в обрешетке Чем плотнее устанавливают утеплитель, тем качественнее защита, исключающая мостики холода. Если есть «завалинка» или выступ над фундаментом дома, дополнительная поддержка снизу в виде цокольного профиля или сложный крепеж для утеплителя не требуется. Но желательно сначала сделать гидроизоляцию, и только потом заняться креплением утеплителя к стене.

Очевидно, что все описанные способы прикрепить теплоизоляцию на стены, вполне доступны. Они подходят для утепления загородного дома, угловой квартиры, дачи с мансардой или бани своими руками. Инструкцию по использованию клеевой основы также можно найти на баллоне с пеной или пакете сухой цементной смеси. Если остались какие-то вопросы, например, нужен ли клей для минваты, следует дополнительно посмотреть видео с рекомендациями специалиста.

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.

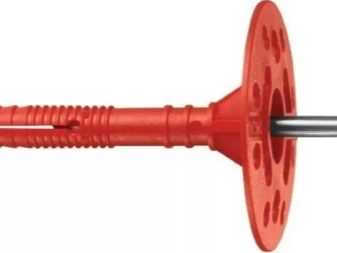

Крепежный грибок состоит из шляпки, ножки и сердечника

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями. * Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.

Расширительные шайбы увеличивают площадь контакта грибка с утеплителем

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

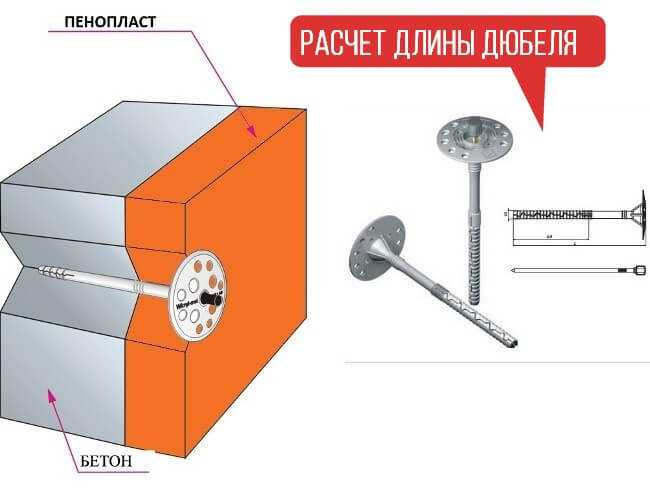

Расчет длины

Если крепежный элемент выбран неправильно, он не будет держать теплоизоляцию. А срывать его придется вместе с прикрепленными листами. Как не ошибиться и рассчитать нужную длину сразу?

Задача дюбеля закрепить утеплитель к основной стене. Вот до нее нужно и добраться. На пути к твердой поверхности лежат:

• Сам утеплитель;
• Толщина клеевого состава (если такой имеется).

К тому же стоит учесть, что дюбель должен входить в стену на глубину от 50 мм.

Таким образом, рассчитываем нужную длины по формуле:

L – необходимая итоговая длина дюбеля;

H – толщина теплоизоляционного слоя;

K – толщина старой штукатурки или клеевого состава, на который крепится утеплитель;

I – крепление дюбеля в бетонное/кирпичное/деревянное основание стены (не менее ) 50 мм.

W – запас на кривизну стены.

Для примера, если вы используете пенопласт толщиной 50 мм и используете тонкий слой клея – 5-10 мм, вам хватит дюбеля длинной 110 мм. Если стена ровная. Но, если перекос стены достигает 50 мм, стоит прибавить и это показатель и тогда понадобится дюбель 160 мм или больше. Если же мы увеличим слой теплоизоляции до 100 мм, в последнем случаем нам понадобится 210 мм длины стержня.

Прочие преимущества и конструкция грибка

Кроме этих достоинств этот тип крепежных деталей для утеплителей способен противостоять коррозии и быть комфортным в процессе монтажа утеплительного материала. Такие крепления не подвержены термическим воздействиям и пожару по причине невозможности возгорания материала. Применение дюбелей в форме грибков распространяется на утеплители с различной технологией утепления, разной плотностью и структурой.

Более того, в этих несложных по конструкции элементах заложен неплохой потенциал, позволяющий производить крепление утеплителей на поверхностях из разных материалов – древесине, пластике, камне, кирпиче и бетоне.

Устройство этой детали крепежа достаточно простое и состоит из трех компонентов:

• Шляпка широкого диаметра
• Прочный сердечник
• Гильза

Место соединения шляпки с гильзой может иметь различную переходную конфигурацию или непосредственный прямой стык.

Разновидности грибков для крепления утеплителя

Хотя конструкция крепежного грибка достаточно проста, все же есть классификация этих деталей. Они различаются по типу материала, из которого изготовлены, о чем уже упоминалось выше. А также они различаются по способу крепления:

• Грибковые дюбеля с сердечником
• Крепежные грибки с резьбой, которые можно вбить в материал утеплителя или стену

Отличия могут касаться и разновидности материала. Крепежные детали для утеплителей из пластика могут изготавливаться из полипропилена или на основе нейлона.

Современные технологии в области утепления шагнули далеко вперед. Одним из достижений можно считать — пенополиуретановый утеплитель, который не только весьма удобен и легок в монтаже, не требует обрешетки, экономить пространство, но главное отлично держит тепло.

Более экономный вариант и весьма удобный в монтаже – утеплитель для стен пеноплекс, узнайте в этой статье больше о его технических характеристиках, плюсах и минусах. Отлично подходит для утепления балконов и лоджий.

Расчет длины грибка

Качество крепления будет зависеть в полной мере от корректной длины грибка. Расчет этой величины делать совершенно несложно, но даже если нет желания производить подсчеты по формуле, можно направиться более простым путем. К толщине укрепляемого утеплителя можно прибавить 5 см, рассчитанные на глубину входа в утепляемую поверхность. Еще 1 см можно добавить из расчета на толщину дополнительных изоляторов и покрытий.

Более корректный расчет можно провести по формуле:

S=X1+X2+X3+X4

Символом S здесь обозначена рациональная подсчитываемая длина грибка. Символы X1, X2, X3, X4 обозначают соответственно толщину слоя утеплителя (X1), толщину слоя штукатурки, гидроизолятора или клеевой основы (X2), глубину входа в утепляемую поверхность(X3), резерв для возможного уклона утепляемой поверхности(X4).

На заметку. При расчете длины грибка необходимо учитывать и дополнительные параметры, например – плотность утепляемой поверхности. Чем она слабее, тем короче можно использовать дюбели.

Принцип действия крепления утеплителя

Главную роль в обеспечении функциональной практичности этого вида крепежных элементов для утеплителей играет физический принцип, основанный на силе трения. Благодаря ей обратное движение грибка уже просто невозможно. В процессе его установки диаметр гильзы расширяется и назад выйти уже не может. Кроме этого качеству крепления способствует и наличие распорных деталей на корпусе грибка. Обычно они выглядят как небольшие выступы на теле гильзы, обращенные в сторону шляпки. Они свободно входят в любую подготовленную поверхность, но их острые края, направленные в обратную сторону не дают им возможности выходить обратно.

Удержанию утеплителя способствуют и специальные отверстия на шляпке грибка, которые плотно фиксируют утеплитель, буквально вдавливаясь в него.

Такое простое устройство крепежной детали в виде грибка, тем не менее, способно обеспечить многолетнюю надежную эксплуатации укрепленного этим средством утеплителя.А облегчение монтажа и приемлемая цена на грибки для крепления утеплителя сделали их весьма популярными.

Видео-инструкция крепления пенопласта грибком

Пенопласт относится к весьма толстому утеплителю, крепление которого может быть надежным только с использованием специального дюбеля-зонт. Пример крепления можете увидеть в видео-ролике.

Утепление внутренних стен

Если у Вас деревянная поверхность без какой-либо отделки, то утепление необходимо проводить в несколько этапов:

1. Закрепите металлическую сетку на стену с помощью металлических скоб. Лучше выбирать сетку с ячейками от 20 до 50 мм. В местах стыков металлической ленты, можно закрепить ее строительным скотчем.
2. Подготовка к нанесению теплоизоляционной штукатурки. Проверьте стены на наличие бугорков, перепадов и изгибов – в этих местах, количество раствора необходимо увеличить.
3. Набросайте раствор на стену, затем, ровными и плавными движениями заштукатурьте стену. Выставьте уровень в 0, на который будете ориентироваться. Заделайте все щели и ямы таким образом, чтобы вся поверхность стены была гладкой и ровной.
4. Дайте просохнуть раствору. На упаковке со строительными смесями указывается срок высыхания – обычно он составляет не менее 12 часов.
5. После того, как черновой слой высох, можно приступать к нанесению финального слоя штукатурки. Для того, чтобы получить нужную консистенцию финишного раствора, необходимо разбавить черновой раствор двумя порциями воды. Проверьте гладкость с помощью строительного уровня: прикладывайте его к стене в различных направлениях.

Далее, по желанию, стены шпаклюются и грунтуются раствором на водной основе.

Что же делать, если на стенах уже есть старая штукатурка? В старых домах часто использовали дранку вместо металлической сетки. Если штукатурка ненадежная и сыпется, то ее следует сбить полностью. Хоть глина и отлично держит тепло, однако, крепить новую конструкцию наверх старой не желательно.

Обзор производителей

На сегодняшний день ведущими производителями тарельчатых дюбелей являются предприятия России, Польши и Германии

Принимая во внимание распоряжение президента Российской Федерации Владимира Владимировича Путина «О выполнении программы импортозамещения», стоит обратить внимание на три отечественные ведущие фирмы, которые производят тарельчатые дюбели:

• Termoklip – это торгово-производственная компания, которая представляет на рынках России и стран СНГ несколько серий тарельчатых дюбелей, выполненных из блок-полимера на основе высокомолекулярного полиэтилена. Металлические элементы изготовлены из углеродистой стали со стойким антикоррозийным покрытием. Некоторые модели защищены теплоизоляционной крышкой.
• Isomax – эта компания производит тарельчатые дюбели диаметром 10 мм с оцинкованным гвоздем и возможностью установки термоголовки. Металлический гвоздь изготавливается из углеродистой стали с электроцинкованным покрытием.

Как производится монтаж теплоизоляции дюбелями-грибками

Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.

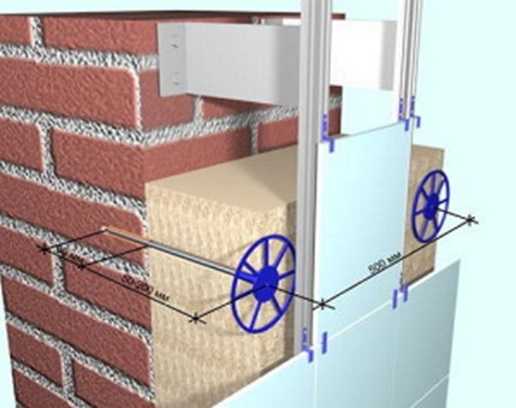

Расчет длины дюбелей при креплении утеплителя на кирпичную стену

Расчет количества и длины дюбелей

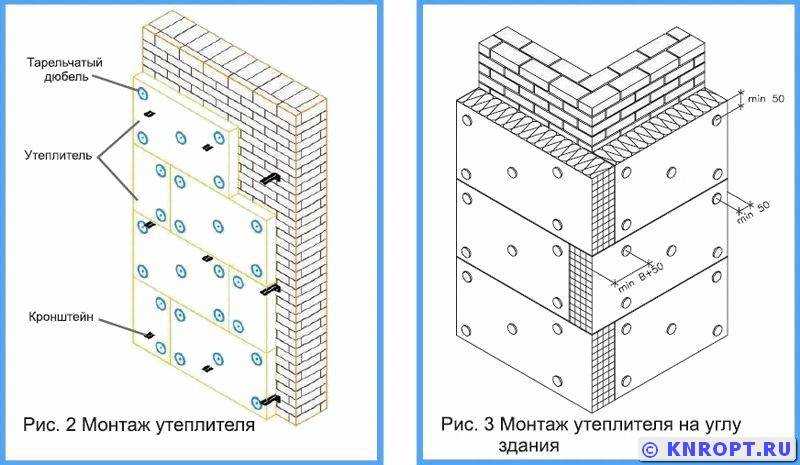

Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.

Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе

В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.

По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.

Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.

Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.

Поэтапная технология утепления с использованием крепежа в виде грибков

Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.

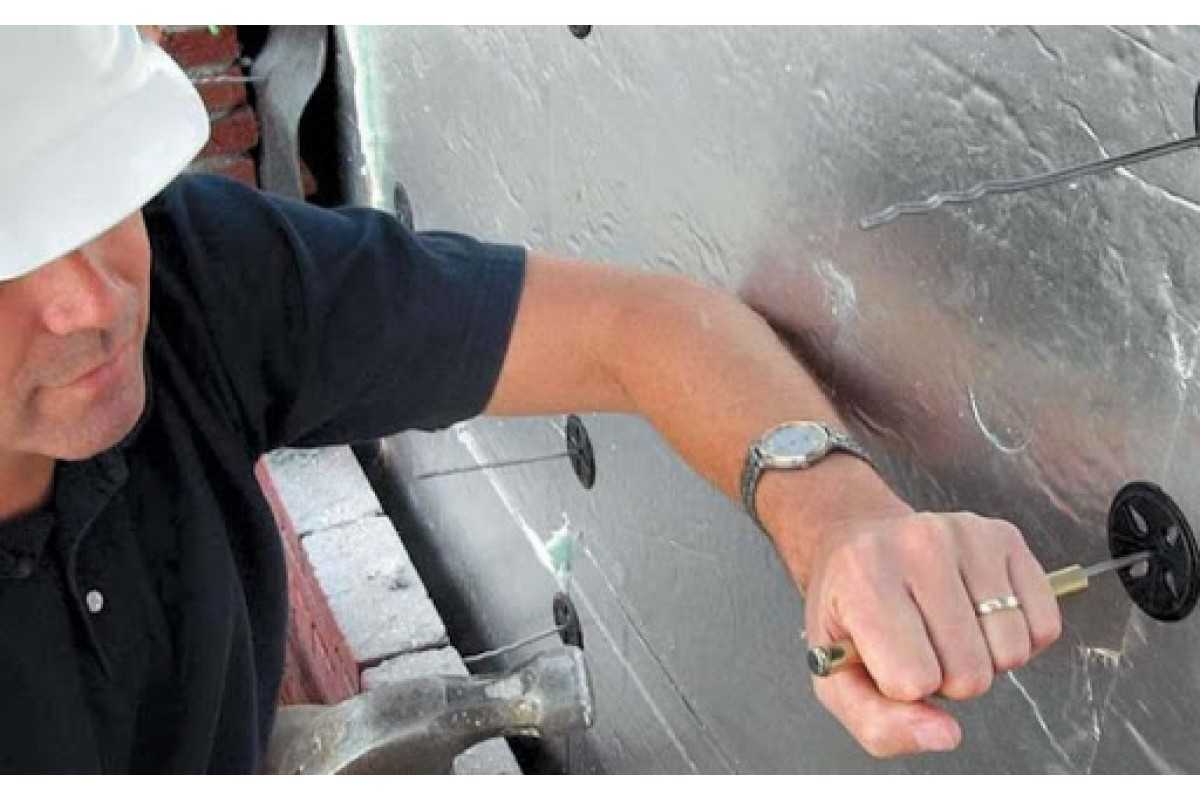

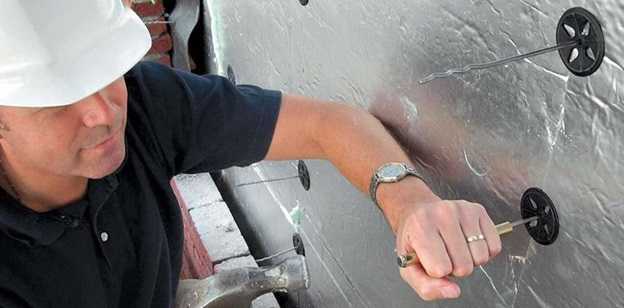

Монтаж фольгированной пароизоляции с помощью грибков

Весь процесс монтажа состоит из нескольких несложных операций:

• Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
• После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
• Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.

При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.

Установка стартовой планки

Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.

В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.

Монтаж материала с помощью зонтика

Монтаж утеплителя на зонтик производится практически так же, как и без них. Для начала основание нужно подготовить, а затем утеплитель сажается, наклей. Клеевому слою нужно дать просохнуть, а после плиты или отрезы рулона нужно закрепить на грибки.

Для крепления зонтиков необходимо сверлить отверстия, а после этого производить монтаж. Диаметр сверла должен быть равен диаметру гвоздя зонтика, длина отверстия больше на 1 см. Это делается для того, чтобы монтажная пыль не мешала сцеплению грибка со стеной.

Чтобы уменьшить количество отверстий на утеплителе и стене желательно производить монтаж зонтиков на стыках теплоизолятора. К угловым элементам это не относится.

После монтажа зонтиков на утеплитель нелишним моментом будет прохождение всех стыков скотчем с алюминиевой поверхностью. Это действие закроет все отверстия и снизит мостик холода, если при монтаже использовались металлические дюбеля. После этого поверхность фасада можно закрывать пароветрозащитной мембраной.

Грибки необходимо использовать при утеплении стен под штукатурку, так как этот материал отделки очень тяжелый. Одного клея недостаточно и грибки, дающие дополнительное сцепление со стеной, необходимы.

Расход дюбелей на м2 утепления фасада

1. Итоговое (суммарное) количество дюбелей считается для площади фасада за вычетом площади оконных и дверных проемов. Площадь оконных и дверных проёмов условно принимается равной 30% от всей площади фасада.

2. Для вентилируемых фасадов не расчитывается изгибающая нагрузка. Считается, что утеплитель от “сползания” удерживается кронштейнами подсистемы.

3. Количество дюбелей округляется в большую сторону.

4. Если расчетное количество меньше 7 шт. на квадратный метр, то рекомендуется ставить 7 шт, поскольку иначе для закрепления 1 плиты теплоизоляции будет приходиться количество дюбелей не достаточное для исключения ее провисания.

Основные способы крепления утеплителя

Метод фиксации утеплителя зависит от его структуры и поверхности, на которую устанавливается материал. Мягкие теплоизоляторы удобно крепить с помощью обрешетки. На бетонные и кирпичные стены изоляцию закрепляют при помощи дюбелей и клея.

Фиксация с помощью обрешетки

Такой метод применяется для укладки мягкого утеплителя (минвата). Создается каркас из брусков, которые расположены на расстоянии, равном или чуть меньше ширины теплоизоляции. В результате получаются ячейки, в которые укладываются плиты.

Наиболее распространенная область применения – утепление внутренних стен, полов, кровли и потолков. На улице используется, когда необходимо сделать вентилируемый фасад. Каркас в этом случае делается из металлического профиля. Если облицовка будет выполнена в виде мокрого фасада, такой способ не подходит. Мягкий теплоизолятор не выдержит вес облицовочного штукатурного слоя.

Фиксация на дюбели и гвозди

На твердую поверхность утеплитель фиксируется при помощи дюбелей и гвоздей. Дюбели бывают трех видов – пластиковые, с металлическим гвоздем и с гвоздем из металла с термоголовкой.

При выборе теплоизоляционных фиксаторов важно выбрать их размер. В случае крепления теплоизоляции на стену из кирпича длина держателя должна быть больше на 70 мм, чем толщина плиты утеплителя

Пластиковые изделия применяются, если максимальная длина не превышает 120 мм.

Фиксация на клей

Этот способ является дополнительным. Для установки изоляции существует большое количество клеевых основ

Они имеют минимальные различия, но важно следить за тем, чтобы клей подходил конкретному виду теплоизолятора и поверхности. При работе важно посмотреть на состав

Он не должен быть огрубевшим. Если клей имеет такую консистенцию, можно судить о неправильности хранения и непригодности к работе. Подходит для установки пенопласта на стены.

Тарельчатые дюбеля для крепления теплоизоляции

Для крепления теплоизоляции из пенополистирола, минеральной или стекловаты служат специальные приспособления в виде грибков (известные как «зонтики», фасадные или тарельчатые дюбеля/гвозди). Основой надежного сцепления выступает обычная сила трения, данный крепеж применяется только один раз. Как следствие, возрастают требования к подготовке посадочного места и проведению монтажа. Немаловажным фактором является расход материала и его размеры (рекомендуется выполнение предварительного расчета), при использовании меньшего количества или необоснованно коротких деталей теплоизоляция держаться не будет.

Отличительные особенности грибка — широкая шляпка и расширяемая длинная ножка, фиксирующие плиты в вертикальном положении при утеплении стен или в подвешенном состоянии при кровельных работах. Это единственный вид строительных крепежей, полностью проходящий вглубь фасада. Размеры сердечника и гильзы грибка зависят от толщины и свойств утеплителя (от 80 до 300 мм), диаметр шляпки стандартный — 59. Распорные насечки с острыми краями на корпусе способствуют надежности крепления, они обращены в сторону тарелки и не дают дюбелю выйти из стены. На качество фиксации влияет продуманность отверстий на шляпке (или шероховатостей), которые в прямом смысле вдавливаются в утеплитель.

Дюбеля с тарельчатой шляпкой подходят для многих материалов, вне зависимости от их плотности и структуры. Современные грибки для крепежа утеплителя не подвержены коррозии и термическим воздействиям, они абсолютно невозгораемые. Сырьем выступают: для шляпки — полиэтилен низкого давления (полипропилен), для клина — оцинкованная сталь иди полиамид. Для крепления мягкого утеплителя иногда используются широкие тарелки из нейлона — рондоли, но ударопрочный пластик все же предпочтительнее. Исключением является монтаж и эксплуатация при аномально низких температурах окружающей среды, в этом случае полипропилен становится хрупким и разрушается.

В зависимости от типа шляпки и материала различают грибки с:

• пластиковым анкером;
• металлическим стержнем;
• термоголовкой.

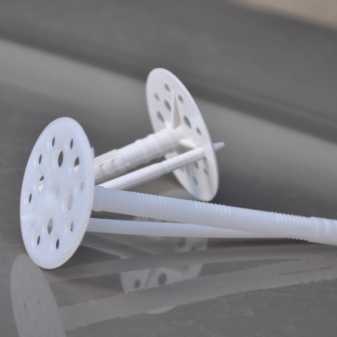

Первые изготавливаются полностью из полипропилена, отличительной особенностью служат конические отверстия на шляпке для повышения качества сцепления. Такие изделия имеют минимальную теплопроводность (≤0,004 Вт/м∙К), не создают «мостиков холода», выдерживают температуру от -40 до 80 °C и несущую нагрузку в 20–380 кг/м2. Грибки с пластиковым анкером подходят для крепления легкой теплоизоляции к бетонным, кирпичным и каменным стенам. Цена невысока, они не подвержены коррозии, но малопригодны для монтажа тяжелого утеплителя.

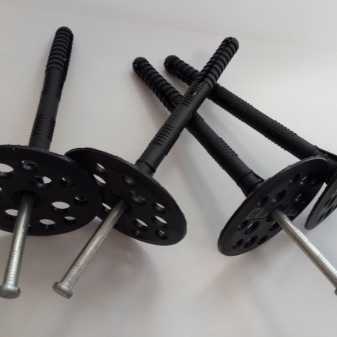

Грибки с металлическим анкером имеют стальной гвоздь (гальванически оцинкованный или термически обработанный низкоуглеродистый). Распорные элементы и шляпка у этого вида выполнены из ударопрочного полипропилена, размеры немного крупнее остальных. Справляются с перепадами от -55 до 60 °C и несущей нагрузкой до 750 кг/м2. К недостаткам относят появление «мостиков холода», к преимуществам — адгезию с тяжелой теплоизоляцией.

Дюбеля с термоголовкой стоит купить для крепления плит утеплителя к деревянной стене. На конец стального клина одета маленькая пластиковая деталь для снижения теплопотерь. Такие крепежи выдерживают нагрузку до 920 кг/м2. Их стоимость высока (доходит до 30 рублей за штуку), но это компенсируется минимальными теплопотерями и химической устойчивостью.

Для правильного крепления утеплителя грибками последовательно выполняются следующие операции:

• Расчет длины и расхода.
• Разметка под будущие крепежи. Максимально допустимый шаг: по горизонтали — 80 см, по вертикали — 30.
• Подготовка посадочного места: просверливание отверстий в утеплителе и стене диаметром 10 мм на глубину, которая на 5–10 мм больше длины ножки грибка.
• Вдавливание дюбеля до полной состыковки шляпки и утеплителя. При этом молоток не используется, работы проводятся вручную.
• Вставка гвоздя и забивание его до окончательного упора в стену.
• Закрытие шляпки защитной крышкой с фиксацией по центру.

При утеплении стен всегда удаляется старая штукатурка, если это невозможно, то увеличивается глубина сверления. В случае вынужденного укорачивания ножки грибка обрезанный торец обязательно затачивают. Для кирпича и плотного бетона хватает длины в 50 мм, для неплотных или полых стройматериалов лучше купить крепеж не меньше 100. Рекомендуемое значение глубины отверстия под грибок уточняют у продавцов.

Конструкция элемента крепежа

Шляпка дюбеля являет собой широкий диск 60-100 мм в диаметре с инновационными отверстиями. Для оснащения сцепки с материалами диск имеет поверхность с шероховатостью. Дальше от шляпки — тело дюбеля, которое оканчивается распорной зоной, которая, со своей стороны, складуется из нескольких секций, что задаёт разные векторы усилий при распирании.

Укомплектовывается дюбель гвоздём-сердечником, который при забивке молотком делает усилие в зоне увеличения. Эта конструкция обеспечивает качественную фиксацию «грибка» к стенке под воздействием веса материалов для теплоизоляции.

Особенности

Тарельчатый дюбель можно визуально разделить на три условные части – шляпку, рядовой зонд стрежня и распорную зону. Отличительной чертой шляпки тарельчатого дюбеля является ширина диаметром от 45 до 100 мм. Это конструктивное решение позволяет надежно фиксировать утеплитель к фасаду здания. Шляпка имеет шероховатую поверхность и снабжена конусообразными технологическими отверстиями для повышения сцепления с утеплителем. Под шляпкой идет рядовая зона стрежня, заканчивающейся распорной зоной, которая отвечает за крепление всей теплоизоляционной системы к фасаду и состоит из нескольких секций. Длина секции зависит от размеров самого тарельчатого дюбеля и составляет в среднем 60 мм. В состав тарельчатого дюбеля также входит распорный гвоздь или шуруп, который фиксирует дюбель за счет расширения распорной зоны.

Конструкция

Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.

1. дюбель для фасадной теплоизоляции и утепления стен;
2. крепеж для кровельной теплоизоляции.

Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:

• гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
• головка в виде прижимного диска – составляет единое целое с дюбелем;
• стержень – при забивании распирает гильзу.

По сути, кроме как большим объемом головки дюбель для утеплителя ничем не отличается от обычного.

Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.

Устройство дюбеля для крепления утеплителя

Преимущества и недостатки

В абсолютном большинстве случаев используется пластиковый крепеж.

• Во-первых, утеплитель – материал легкий и рыхлый, и не создает высокой нагрузки.
• Во-вторых, металлический стержень при повышении прочности соединения, к сожалению, создает собой холодовый мостик. Теплопроводность металла намного ниже пластика и он буквально проводит сквозь теплоизоляцию холод. Чтобы этого избежать, выпускаются стальные гвозди для дюбеля с термоизолированной головкой.

Второй вид дюбеля, для теплоизоляции кровли – телескопический. Представляет собой полый пластмассовый стержень с широким прижимным диском. Монтируется он несколько необычно: устанавливается в тело теплоизолятора, а, вернее говоря, кровельного пирога, а гвоздь или анкер проходит насквозь стержень и погружается в плотный материал – бетон, профнастил.

Факторы подбора

При выборе изделия необходимо обращать внимание на ряд факторов

• Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
• Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.

Материалы для производства

Производят фасадные дюбеля таким образом, чтобы они не поддавались атмосферному воздействию, механическим и химическим нагрузкам. Расчётная эксплуатационная температура от −40°С до +80°С. В целях удовлетворения изложенным требованиям для изготовления крепёжных элементов используются следующие материалы:

1. Нейлон или полиэтилен низкого давления (ПНД). Применяется для фиксации утеплителей к любым видам стен: бетонным, кирпичным, пустотелым, деревянным. В качестве сердечника применяется металлический шуруп. Выдерживают нагрузку до 450 кг на бетонной стене и 380 кг на кирпичной.
2. Стеклонаполненный полиамид. Используется так же для всех видов стен с оцинкованным металлическим сердечником, а так же с полиамидным, армированным стекловолокном. Выдерживает нагрузку до 750 кг.
3. Оцинкованное железо. Такой дюбель для теплоизоляции применяется при креплении утеплителя к тонким, пустотелым стенам. Устойчив к ржавчине, принцип действия, в отличие от расклинивания — анкерный. Прочность стены определяет несущую нагрузку дюбеля. От предыдущих образцов отличается высокой стоимостью.

Металлический сердечник применяется при монтаже материалов с большой удельной массой в целях увеличения несущей нагрузки на дюбель. Однако существенный недостаток такой конструкции — мостики холода, возникающие из-за высокой теплопроводности металла. Для устранения данного явления применяется дюбель для теплоизоляции с термоголовкой.
