Технология шпунтового ограждения котлованов: как это устроено?

Дополнительная фиксация

Для устойчивости ограждения из-за особенностей грунта применяют дополнительные фиксирующие методы, которые классифицируются на три подгруппы:

• Укрепление стенок анкерными деталями применяется в низкоплотных и рыхлых грунтах, когда вырыт глубокий котлован. На отрезке 5 метров по всему периметру от шпунтовой панели вкручивают в грунт винтовые штыри, которые соединяются с ограждением тросами.
• В высокоплотных пластах, где гарантируется чрезмерная устойчивость, стенки не укрепляют дополнительными связями, надеясь на высокое сопротивление почвы.
• В узких котлованах боковины укрепляют поперечными распорками, в качестве которых используют железные пруты, арматуру, катанку или трубы, которые фиксируются между участками за счет давления противоположностей.

Формула и пример расчета

Для точности подсчетов ключевых показателей потребуется вооружиться специальными формулами.

Расчетная схема устойчивости шпунтового ограждения

Чтобы воспользоваться ими, необходимо учесть такие параметры:

• надежность и толщину стенок сваи;
• сопротивление обвязки;
• коэффициент работы конструкции в почве;
• устойчивость замков к разрыву;
• величину горизонтальных нагрузок;
• радиальное усилие;
• силу опрокидывающего действия.

Это лишь основные показатели, но есть и другие, которые учитываются индивидуально в зависимости от типа грунта и климатических условий региона.

Техническая информация, которая понадобится при расчетах, для правильной установки шпунтов, приведена в СНиП 3.02.01-87.

Формула прочности стенок, которая поможет избежать их преждевременного разрушения, учитывает такие величины:

• глубину котлована;
• вертикальную силу давления грунта;
• давление почвы при опрокидывании;
• сила противодействия вращающемуся механизму.

Вычисление выглядит так:

М1 ≤ m/γ * M2, где

М1 ‒ опрокидывающий момент;

М2 ‒ момент удержания или противодействие силе опрокидывания;

m — показатель условий работ (для большинства регионов ‒ 0,95, в местностях со слабой почвой ‒ 0,7);

γ ‒ коэффициент надежности.

Чтобы получить М1, необходимо Еа (эпюрное равнодействующее активное давление) умножить на Са (равнодействующее плечо по отношению к нулевой отметке).

Для вычисления М2 потребуется En (эпюрное равнодействующее пассивное давление) умножить на Cn (равнодействующее плечо по отношению к нулю).

Расчеты выполняются из нижней точки сваи, поскольку на высоте шпунт подвергается действию дополнительных сил.

Правильно рассчитанные показатели ‒ гарантия устойчивости шпунтовой конструкции, ее долговечности и прочности.

Особенности ПВХ шпунта

ПВХ шпунты обладают высокотехнологичными показателями. Так, эти панели устойчивы по отношению к коррозии и гнили. Они механически выносливые и сверхпрочные. Кроме всего прочего, эти панели прекрасно справляются с сезонными изменениями температуры, огнем, ультрафиолетовыми лучами. Под воздействием всех этих явлений, пластиковый шпунт не изменяет своей формы.

Рис. Шпунт ПВХ – применение

Совет эксперта! Как показывает моя практика, использование этого шпунта очень выгодно, ведь после монтажа нет необходимости тратить время и средства для обработки панелей. Поливинилхлорид идеально справляется с возложенными на него нагрузками.

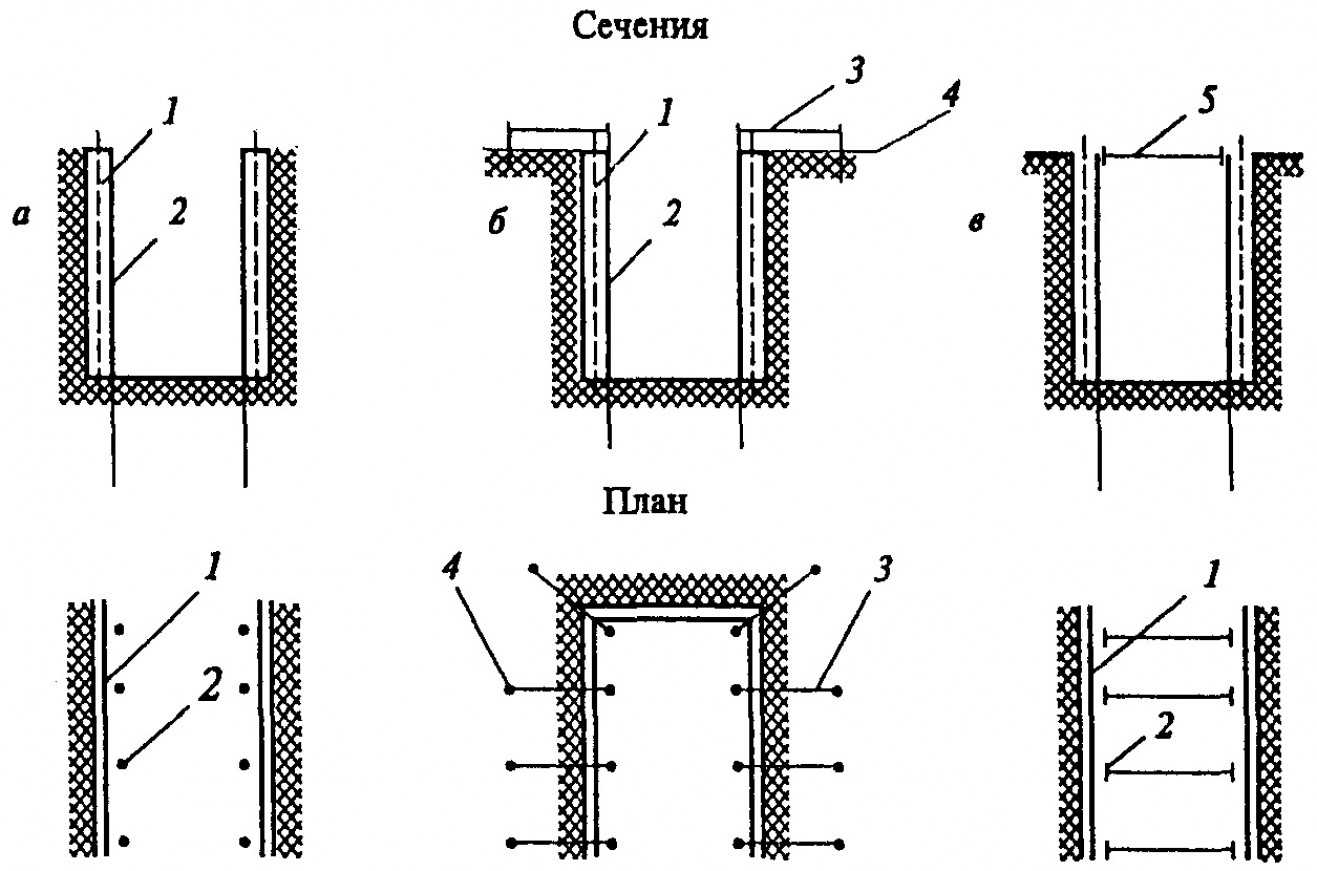

Шпунтовое укрепление стенок

• а — безраспорное;
• б — анкерное;
• в — консольно-распорное;
• 1 — затяжки;
• 2 — сваи;
• 3 — растяжки;
• 4 — анкер;
• 5 — распорки.

На сыпучих и плавучих почвах укрепление стен выемок осуществляется шпунтовым рядом. Это сплошная конструкция из деревянных планок и маячных свай. Согласно разработкам Мосинжпроекта, рамное крепление котлованов одновременно является и оградой при водоотведении от объекта.

Шпунтовый ряд делается так:

1. В дно выемки заглубляются маячные сваи.
2. К этим опорам фиксируются направляющие брусья.
3. Меж ними заколачивается шпунт.
4. Затем пролеты скрепляются поверху насадкой с пазами и гнездами.
5. Насадка фиксируется к свайным опорам скобками.
6. Чтобы грунт не обрушил шпунтовой ряд, в точках забивки свай ставятся распорки.

Берегоукрепление шпунтом ПВХ

Строительное предприятие «Арктик Гидро Строй», специализирующееся на реализации шпунтовых свай и возведении ограждений, предлагает пластиковые шпунты для укрепления берега и монтаж стенок из них в любом регионе Российской Федерации.

Ограждения из шпунтовых свай – самый дешевый и наименее энергоемкий способ укрепления стенок котлованов, береговых линий, ненадежных склонов.

Шпунты – это конструкционные детали, из которых составляется стенка. Они могут изготавливаться из металла, железобетона, древесины, ПВХ и композитных полимерных материалов.

Модели различны, общее у всех видов одно: наличие пазогребневых замков на боковых гранях. Благодаря этим замкам получается цельная стенка.

Деревянные и железобетонные шпунты используются как одноразовые: первые портятся в грунте, впоследствии их невозможно демонтировать без повреждений. Процесс погружения и демонтажа железобетонных свай слишком энергоемкий и дорогостоящий, извлекать их нерентабельно. Ж/б шпунты оставляют в грунте, впоследствии они становятся частью фундамента.

Металлические шпунты используют многократно, до 20 раз. Они незаменимы для возведения временных ограждений. У них высокая несущая способность и оптимальные технические характеристики, но они значительно уступают ПВХ шпунтам при воздействии агрессивной речной воды.

По всем вопросам звоните: 8 800 707-72-09

Мы предлагаем следующие варианты:

• приобретение б/у изделий (они дешевле новых);
• возможность взять в аренду;
• выкуп по окончании строительства. Мы вернем вам за использованные шпунты до 80 процентов исходной стоимости.

Достоинства ПВХ шпунта

Сырьем для изготовления шпунта выступает поливинилхлорид — прозрачный термопластичный полимер, который обладает широкими эксплуатационными свойствами:

• Стойкость — способен выдерживать нагрузки механического напряжения в 40-50 МПа без деформации и потери физических качеств материала;
• Долговечность — гарантированный срок эксплуатации не менее 60 лет без надобности систематического обслуживания;
• Экологичность — допускается переработка продукции из ПВХ для вторичного использования в производственных целях;
• Простота монтажа — продукция предусматривает плоскую поверхность, удобную для точного соединения элементов стандартным набором оборудования;
• Рентабельность — компактность и низкий вес изделий позволяют сэкономить финансовые средства на транспортировку в дополнении с умеренной стоимостью самого шпунта;
• Выносливость — не подверженность коррозии, УФ-излучению, температурным перепадам, химическая стойкость к щелочам, минеральным маслам и растворителям.

Шпунт из ПВХ характеризуется высокой несущей способностью, податливостью формовке с целью создания сложных архитектурных форм. Он имеет эстетичный внешний вид и может выступать в качестве элемента ландшафта.

Преимущества заказа в Арктик Гидро Строй

Мы реализуем шпунты и предоставляем услуги по возведению ограждений в любом объеме, начиная с работ нулевого цикла. Работаем по всей РФ. Сотрудничаем и с крупными фирмами, и с индивидуальными застройщиками.

• штат профессионалов;
• маневренная импортная техника;
• собственный проектный отдел Арктик Гидро Строй;
• бесплатные консультации;
• шпунты всех видов в любом количестве;
• оперативная доставка;
• низкие цены, скидки, широкие возможности для экономии;
• сертификаты на шпунты и на производство работ.

Мы предоставляем услуги по возведению шпунтовых стенок любого типа и целевого назначения, а также полный комплекс работ под ключ:

• первичная оценка геологических и гидротехнических характеристик грунта и объекта в целом;
• проектирование;
• испытание шпунтовых свай;
• транспортировка;
• монтаж и демонтаж.

Чтобы подать заявку, позвоните нам по телефону 8(495) 104-72-09 или заполните онлайн карточку заказа. Наш сотрудник перезвонит вам для уточнения условий. При заказе ограждения специалист подъедет для ознакомления с вашим объектом и его документами. После чего рассчитывается окончательная цена заказа, составляется договор и определяется время работ.

голоса

Рейтинг статьи

Характеристики шпунтовых изделии

Самые основополагающие моменты – это:

• Не требуется инженерного обслуживания.
• Они имеют стойкость к механическим деформациям.
• Оказывают хорошую сопротивляемость ультрафиолетовым лучам.
• Не имеют склонности к возгоранию.
• Их стенки плотно связываются замком.

Самым известным можно считать элемент Ларсена, созданный инженером родом из Германии, жившим в начале 20 века. У него обработанная стыковка и использована секция, состоящая из 3 или 4 элементов. Разницей между ларсеновскими и другими шпунтами было исполнение поперечного профиля.

Для изготовления шпунта Монблан, который не уступает в популярности Ларсену, используют отборный поливинилохлорид. Такой элемент служит для укрепления берегов, способен предотвратить разрушение определенных участков земли.

Нормы в технологической карте и СНИП

Нормы ограждения шпунтовым методом прописаны в технологической карте.

Карта разработана на основе опыта строительства на подобных объектах с повторяющейся структурой зданий, сооружений с частями, а так же для зданий с унифицированными схемами по габаритам и типовыми конструкциями.

В ней освещаются основы качественного выполнения работы, пожарной и экологической безопасности и других важных моментов и вопросов, возникающих при проведении строительных работ повышенной сложности.

Карта разработана для бригадиров, производителей строительных работ и инженеров, занимающихся техническим аспектом в возведении шпунтовых сооружений.

Качество проводимых работ оценивается по СНИП – «строительным нормам и правилам», по которому можно ориентироваться и говорить о грамотности работ и возведения ограждения в котловане.

В нем отражены требования к пожарной и экологической безопасности работ и материально технической составляющей, которая обязательно должна быть направлена именно на норму, а не на отклонение от нее.

Разновидности и характеристики

В соответствии с ГОСТом шпунт Ларсена подразделяют на несколько видов. Классификация зависит от технических характеристик, размеров, формы, срока службы изделий.

Материалы

Изготавливаются шпунты Ларсена из прочной углеродистой стали или поливинилхлорида. В первом случае для устойчивости к коррозии добавляют компоненты меди, во втором – полимерные составы. Пластиковые профили отличаются доступностью, долговечностью, экологичностью. Шпунт легко и быстро монтируется.

Также встречаются марки, изготовленные из дерева, железобетона, композита. Стальные изделия применяются намного чаще, так как отличаются высокой сопротивляемостью к внешнему воздействию и нагрузкам.

Железобетонные сваи не используют на вторичном рынке. Их установка требует больших затрат и сил. Помимо этого демонтаж конструкции проводится долго. Такие шпунты иногда используют в качестве дополнительного укрепления фундамента. Данный вариант отличается долговечностью и универсальностью.

Деревянные сваи считаются недорогим и одновременно практичным сооружением. Под воздействием влаги и сырости оно может портиться. В качестве укрепляющего каркаса для фундамента деревянные шпунты не применяют.

Трубчатые металлические шпунты представляют собой трубы большого сечения, обладающие высокой несущей способностью. Они придают устойчивость сооружению и служат долго.

Метод производства

Оцинкованный шпунт Ларсена

Шпунты из металла по методу изготовления бывают:

• Горячекатаные. Арматура получает форму в процессе заливки в заранее подготовленную заготовку, после чего полоса приобретает нужные размеры.
• Холоднодеформированные. В процессе создания заготовку прокатывают через станок.
• Сварные. Шпунт получают с помощью сварки различных элементов.
• Прокатно-сварные. Шпунт изготавливают из частей, изготовленных путем проката и сварки.

Форма и размеры

Профили шпунтов отличаются между собой по способу крепления и монтажа. Различают корытообразный, L, S, Z-профиль. Самый популярный – первый вариант, так как с его помощью можно выполнить любые задачи.

Основные типы шпунтов

Существует несколько распространенных типов профилей, имеющих свои технические особенности:

• Л4. Корытообразное изделие с пазогребневым соединением. Монтажная ширина профиля составляет 0,4 м, а длина – от 50 до 220 см. 1 квадратный метр шпунта весит 185 кг. Толщина стенки равняется 145 мм.
• Л5. Аналог предыдущего вида, который имеет некоторые особенности. Толщина его основной стенки составляет 210 мм, длина – 240 см, вес -238 кг. Высота профиля достигает 19,6 см.
• Л5-УМ. Вес квадратного метра арматуры составляет 113 кг. В ширину приспособление достигает 0,54 м. а в длину – 240 см. Ширина основной полки шпунта – 34,4 см.
• VL606. Вес одного погонного метра изделия составляет 94,8 кг. Ширина по центру замка достигает 60 см. На вторичном рынке практически не встречается.

Сфера применения шпунта

Шпунтовые ограждения используются для:

• Укрепления стенок котлована и устранения риска обрушения;
• Обеспечения защиты зоны строительных работ;
• Укрепления размывающийся береговой линии;
• Создания герметичного резервуара, чтобы хранить в нем производственные отходы;
• Постройка несущей конструкции под очистное сооружение;
• Отгорождения свалок, расположенных близко к жилым районам;
• Предотвращения затопления строительной площадки поверхностными водами;
• Укрепления участков железнодорожного полотна;
• Увеличения несущей способности уже построенных фундаментов;
• Ограждения подземных трубопроводов от разрушительного влияния грунтовых вод.

Шпунтовую конструкцию можно использовать многократно, поэтому слишком больших финансовых вложений от заказчика не требуется. После завершения запланированных работ шпунт часто извлекают из грунта и заново продают на вторичном рынке, компенсируя расходы.

Виды шпунтов и их назначение

В зависимости от используемого сырья, технических характеристик выпускаются нескольких типов.

Ларсена

Получили такое название в честь разработчика данной технологии. Это отличная защита объектов от дождевых, подземных вод, обрушения почвы.

На вид ‒ это профиль корытообразной формы. Длина достигает 35 м, ширина ‒ до 80 см, толщина  –  от 15 до 23 мм. По краям находятся замочные элементы.

В зависимости от размеров выпускают модели:

• Л4;
• Л5;
• Л-5УМ;
• «Омега».

Чаще других используют модель Л5.

Она обладает такими рабочими свойствами:

• материал ‒ сталь марки СТЗКП либо 16 ХГ;
• ширина профиля ‒ 42 см;
• вес 1 п. м ‒ 100 кг, вес 1 кв. м ‒ 217 кг;
• нормативная прочность ‒ 800 кНм/м.

Сфера применения:

• возведение гидросооружений;
• фиксация береговой линии водоемов от сдвигов;
• установка защитных стенок на свалках;
• строительство мостов, причалов;
• предотвращение оползня;
• защита стройплощадок от грунтовых вод.

Главное преимущество ‒ использование на объектах повышенной сложности. Помимо этого прочность и удобство монтажа.

Порядок работ напоминает монтаж свайного фундамента под забор.

Вибрационный монтаж выполняется навесным модулем, который передает нагрузку к оголовку механизма.

В дополнение применяют осевую технологию, так что свая фиксируется уже в разжиженной почве (получена за счет действия вибрации).

Установка проводится на глубину в соответствии с ранее разработанным проектом.

После погружения первой сваи по очереди вводятся остальные. Замки каждого последующего элемента фиксируются в пазы предыдущего. Чтобы замки легче скользили, их обрабатывают густой смазкой.

На участках с высоким содержанием грунтовых вод особ следят за герметичностью стыков, соединений.

При многоразовом применении (более 20 раз) верхняя кромка профиля деформируется, поэтому ее рекомендуется аккуратно срезать.

Если в процессе установки погруженные сваи искривились, то лучше отрезать часть изделия и продолжить установку рабочих элементов.

Из ПВХ

Отличная альтернатива металлическим сваям. Пластиковые, композитные элементы не нуждаются в смазке, меньше стираются.

Стальные

Общепринятый тип. Применяются многократно, просты в крепеже, транспортировке.

Среди других преимуществ стальных опор:

1. Прочность и устойчивость к механическим повреждениям.
2. Удобство демонтажа.
3. Выбор моделей с разными техническими характеристиками в широком ценовом диапазоне.
4. Установка вибрационным, ударным способом.

Трубчатые сварные

Установка и эксплуатация осуществляются согласно национальным стандартам ГОСТ Р 52664-2010.

Ограждение из сварных труб возводится на начальном этапе строительства гидротехнических сооружений, жилых зданий. Это надежная защита от непредвиденного обвала грунта, которая обезопасит работников и спецтехнику от повреждений.

Диаметр труб подбирается в зависимости от назначения. Процесс фиксации аналогичен шпунтам Ларсена ‒ соединение замками в пазы.

Среди плюсов:

1. Возможность использования в качестве несъемной опалубки.
2. Внутрь трубы можно монтировать швеллера, дополнительные балки.
3. Удобство установки. Инородные частицы, камни, попадающие внутрь, дробятся.
4. Многоразовое применение.
5. Долгий срок службы.
6. Устойчивость к внешним воздействиям, нагрузкам в разы превышает шпунты Ларсена.

Единственный минус ‒ трубчатые сварные элементы с большим весом обойдутся очень дорого.

Железобетонные

Каждая свая входит замками в пазы предыдущей. Устанавливаются забивным методом оборудованием высокой точности.

Монтируются при возведении мостов, причалов, плотин.

Длина железобетонных свай ‒ до 16 м.

Процесс транспортировки осложняется большим весом и риском повреждения ‒ образованием на поверхности трещин.

Деревянные

В качестве материала для защитных ограждений используется давно. Но с каждым годом теряет популярность, уступая по техническим характеристикам металлу, ПВХ.

На вид ‒ деревянный частокол из бревен, бруса. Допускается делать сборные стенки из доски большой толщины.

Деревянные элементы забиваются в почву. Могут служить временной или постоянной защитой. Не извлекаются из грунта для повторного монтажа в другом месте.

Максимальная глубина забивания ‒ до 6 м. Устанавливаются в 1 или 2 ряда вплотную друг к другу. Ширина между рядами ‒ до 1 м. Минимальная глубина погружения на дно водоема ‒ от 2 м. При погружении на 3‒5 м выполняется заделка зазоров в стенках раствором с концентрацией глины от 15%.

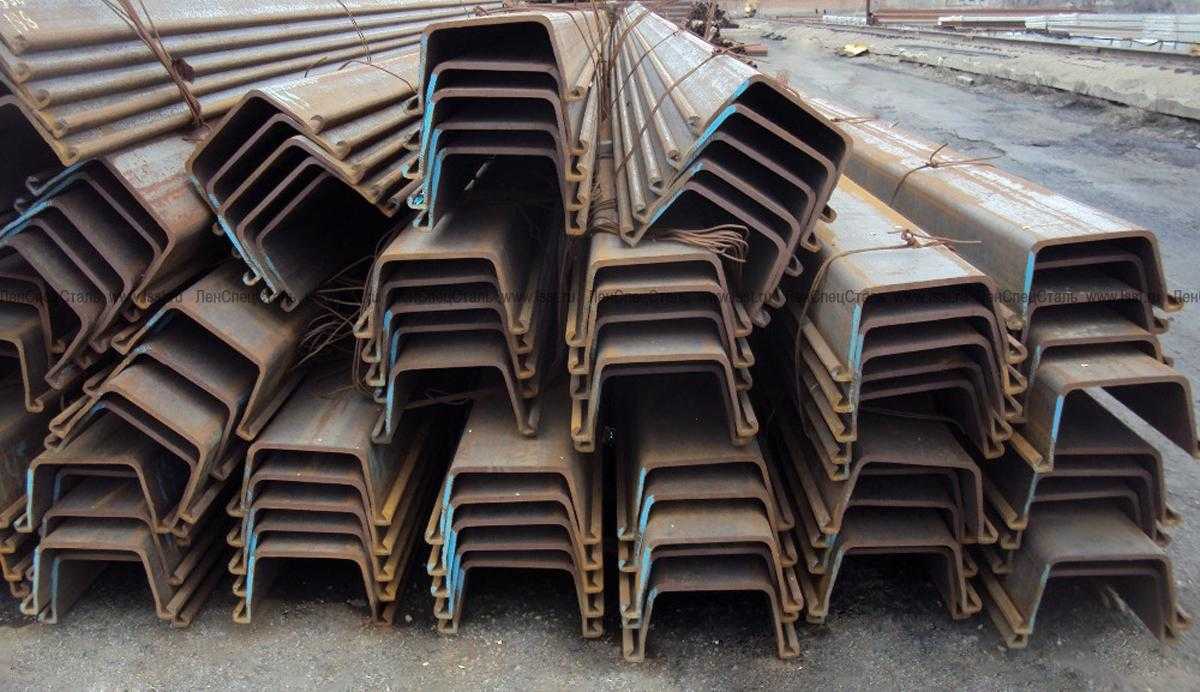

Шпунт Ларсена

Изначально шпунтовые ограждения представляли собой обычные деревянные сваи, забитые вплотную друг к другу. Однако сегодня в качестве шпунтовых ограждений используют сваи из других материалов. К числу наиболее практичных и надежных вариантов относят металлические разновидности.

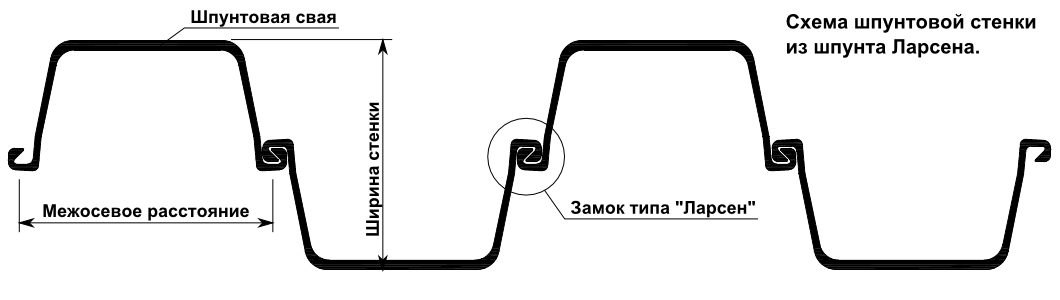

Шпунт Ларсена

Одним из наиболее эффективных вариантов конструкции является шпунт Ларсена (или просто ларсен, как говорят строители в обиходе). Это сваи в форме полосы металла, в сечении представляющие U-образную (или корытообразную) фигуру. Их забивают с чередованием направления изгиба так, чтобы создавалось сплошное полотно с волнистой поверхностью. Мало того, кромки полос соединяются между собой с помощью специальных линейных захватов, образуя достаточно герметичное полотно.

Обратите внимание! Такое ограждение может быть использовано на строительных работах в любых условиях. Это могут быть как обычные земляные работы (укрепление стенок котлованов), так и строительство гидротехнических сооружений (создание фундамента под опоры мостов, укрепление осыпающейся береговой линии и т

п.).

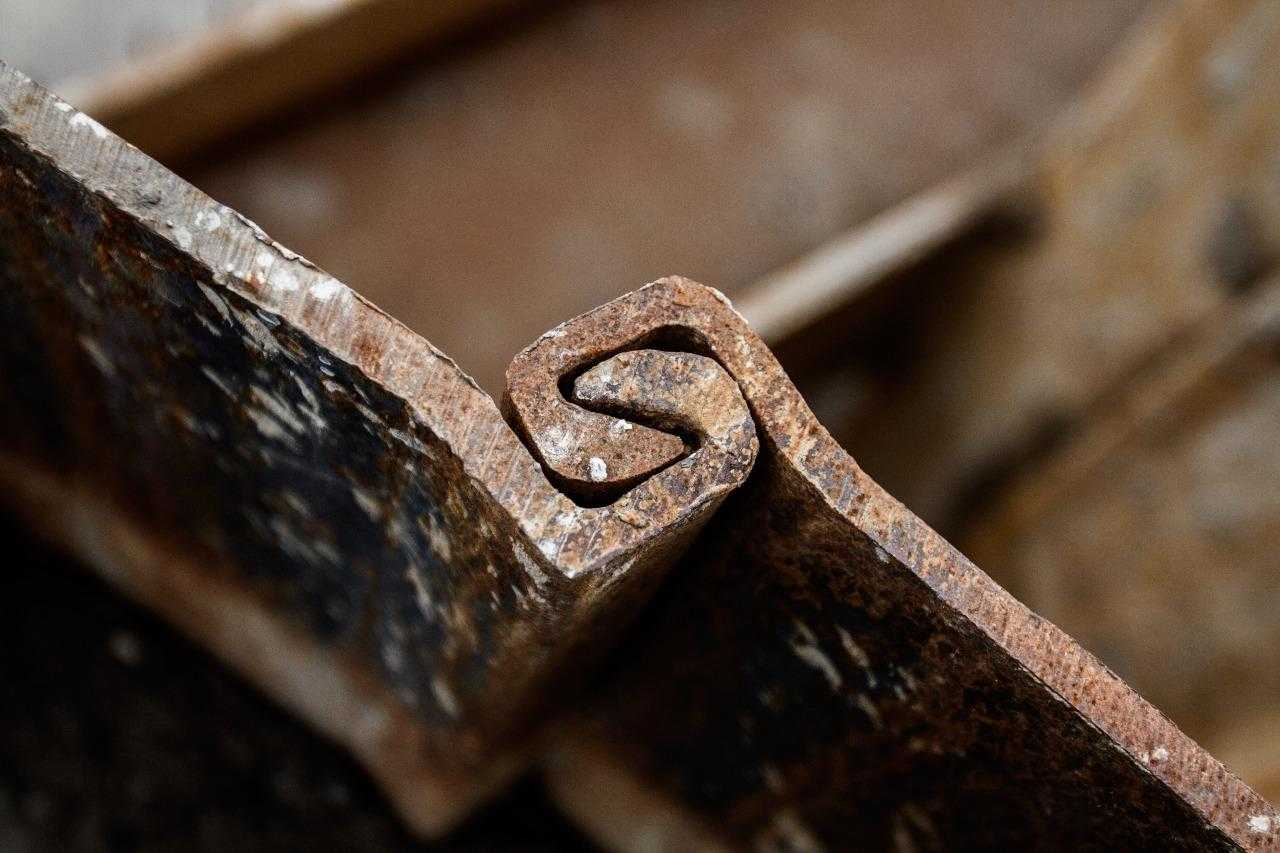

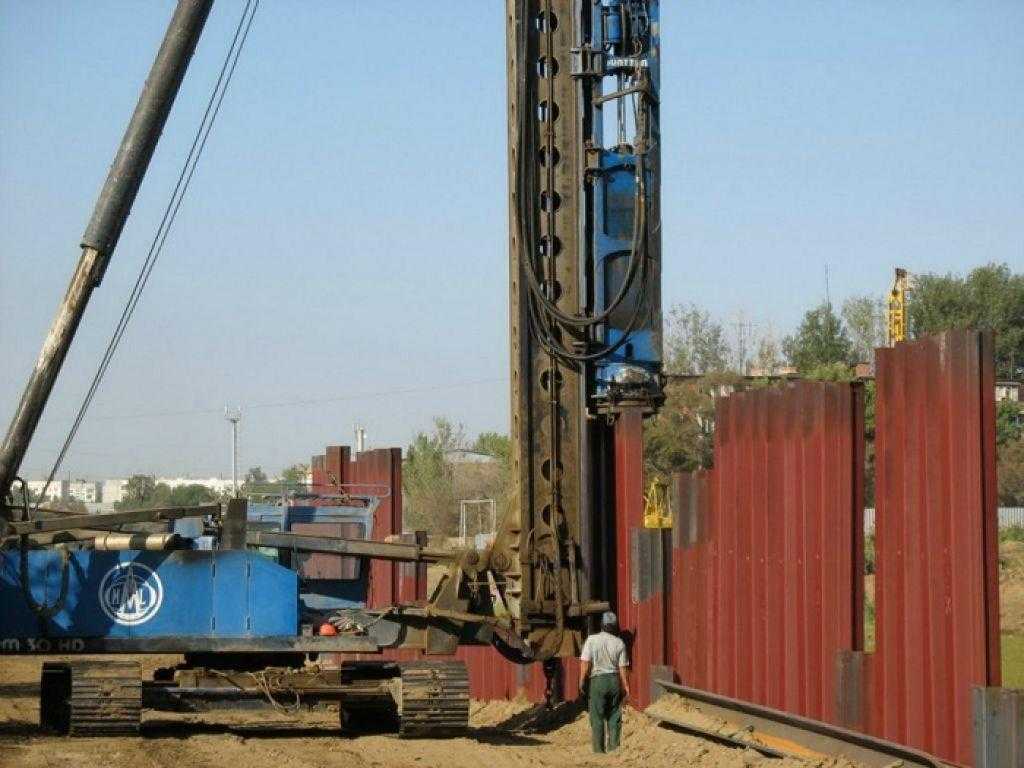

Замок типа ларсенПогружение шпунта в грунт

Расчеты

Шпунтовое ограждение делают перед началом работ по созданию котлована. Элементы, которые примут на себя основную нагрузку, забивают в землю. На начальном этапе система находится в равновесии и на шпунт грунт давит с обеих сторон с одинаковой силой.

После того, как начата разработка выемки, давление с одной стороны – с внутренней стороны котлована – снижается по мере того, как уменьшается количество грунта в этой зоне. Баланс нарушается, грунт с внешней стороны начинает давить на ограждение. Поэтому необходимо заранее произвести расчет шпунта, чтобы понимать какую нагрузку он сможет выдержать.

Расчеты могут производится одним из двух методов: графоаналитическим и аналитическим.

Параметры шпунтового ограждения определяются из условия Mu≤(m/yn)Mz, где:

• Mu – момент вызываемый усилием давления грунта на шпунтовое ограждение и способствующий его опрокидыванию;
• Mz – момент сопротивления опрокидыванию, работающий за счет защемления шпунтового ограждения в грунте;
• m – коэффициент, характеризующий условия работы шпунта в грунте, для слабых грунтов значение принимается равным 0,7;
• yn – показатель надежности, для сухого грунта принимается равным 1,1, для случая высоких грунтовых вод – 1,2.

Для определения момента сопротивления опрокидыванию необходимо вычислить несущую способность шпунта согласно общей формуле для расчета несущей способности свай F= yc(ycrR·d + V·∑ ycri·fi·li), где:

• yc – коэффициент, характеризующий работу сваи в грунте;
• ycr – коэффициент, определяющий сопротивление почвы, находящейся под шпунтом;
• R – сопротивление грунта под шпунтом;
• d – диаметр опорной подошвы;
• V — периметр сечения шпунта;
• ycri – коэффициент, характеризующий работу грунта на боковых поверхностях шпунта;
• fi – сопротивление грунта на боковых поверхностях шпунта;
• li – длина боковых граней шпунта.

Значения коэффициентов берутся из соответствующих нормативных документов и определяются отдельно для каждой разновидности шпунта. Окончательные расчеты проводятся путем составления эпюр и подбора глубины забивки таким образом, чтобы выполнялось условие (1). В ходе вычислений также необходимо дополнительно проверить стенку, балки и распорки на прочность, а сам шпунт на разрыв замка.

Монтаж

Профессиональные строители обычно при помощи вибрационного молота вводят шпунт в почву. Если постараться, можно сделать это дома самостоятельно обычной кувалдой. Трудно лишь на словах, на деле же всё гораздо проще. Однако, если конструкция более сложная, не обойтись без специальных копров и вибрационного оборудования. Их следует выбирать, опираясь на специфику грунта.

Подготовка состоит из следующих этапов:

• Надо трассировать по территории оси стенок.
• Предварительно сформировать небольшие котлованы и платформы.
• Заранее подготовить нужную аппаратуру.

Погружение шпунта ПВХ в грунт осуществляется несколькими способами, например, вибропогружение. В таком случае элемент закрепляется на основании вибропогружателя и медленно вводится в землю. Производимые им вибрации существенно облегчают задачу.

На более рыхлых грунтах приходится использовать специальную аппаратуру, которая стоит довольно дорого. Именно поэтому этот способ менее популярный.

Во время строительства подпорных стен используется последний заключительный вариант – подкоп. В начале предварительно выкапывают ров, после чего туда погружают шпунт, затем с обеих сторон засыпают металлическим балластом.

Нормативные документы

Конструкцию, форму и другие параметры шпунтовых свай определяют различные нормативные документы. Одним из них является ГОСТ Р 53629-2009 «Шпунт и шпунт-сваи из холодногнутых профилей». Этот документ определяет показатели шпунтовых элементов по всем позициям — от размеров, до материалов и способов соединения. Здесь же указаны условия монтажа, правила безопасности и другие аспекты работ с материалом.

Вторым документом, регулирующим порядок ведения строительных работ, является СНиП III-Б.6-62 «Фундаменты и опоры из свай и оболочек. Шпунтовые ограждения». Здесь даны правила монтажа, способы погружения, используемая техника и прочие методические указания.

Типы свай

Первый вид – шпунт ПВХ марки G-200, используемый, для того чтобы защитить природу от попадания через подземные воды вредных химикатов.

Легкий вариант – шпунт ПВХ вида G-300. Его часто рекомендуют ландшафтные дизайнеры при строительстве необычных чаш на участке и закрепления довольно сложных линий геометрической формы.

Высокую производительность во время монтажа дает использование шпунта ПВХ марки G-333/7. Его ширина достигает 333 метров по замкам. Более прочным аналогом по праву считается G-333/10, у которой толщина стены достигает 9 мм.

При окопе ям до двух метров в глубину и строительстве гидротехнических здании используют элемент с маркировкой G-500, также известный своей прочностью.

Применение свай и досок

Применение шпунтовых свай различно: ограждение гидрологических объектов, предохранение от поступления вод в зону проведения строительных работ и обеспечение сохранности сооружений и зданий.

В зависимости от сложности проведения работ подбирают подходящий материал для шпунтирования: дерево, металл или железобетон.

В котлованах, где есть вероятность проникновения грунтовых вод, устанавливают различные виды свай. Раньше строители применяли только деревянные ограждения, но современные технологии установки позволяют надежно держать грунт металлическими и бетонными ограждениями.

Сваи из дерева

Изделия из дерева и стали начали применяться раньше остальных материалов. Внешне конструкция напоминает деревянный частокол из бруса со шпунтовкой, и бревен. Иногда строители применяют толстые доски в сборной конструкции.

Монтаж деревянного ограждения производится путем забивания досок в грунт. Использование шпунтовых сооружений из дерева ложится большой экономической нагрузкой на строительную компанию.

Деревянные конструкции после проведенных работ практически невозможно извлечь из грунта не повредив поверхности.

Повторное использование такого изделия исключается пониженной сохранностью после использования.

Сваи из железобетона

Сваи, выполненные из железобетонной конструкции, устанавливаются при помощи замков, герметизирующих всю конструкцию. Трапециевидные шпунты и пазы – составляющие элементов замка. Сваи при проведении установочных работ устанавливаются методом одна в другую.

Монтаж свай проводят с применением забивной техники с повышенной технической мощностью. Сваи из железобетонного материала не извлекают для повторной работы, так как они служат в качестве внешней оболочки фундамента.

Такие сваи чаще применяют при строительстве мостов и плотин. Транспортировка усугубляется появлением трещин на поверхности изделия. Длина таких изделий не превышает шестнадцати метров.

Шпунтовые опоры из стали

Материал из металла используют многократно, и, к тому же, он прост в перевозке и монтаже на новом объекте. Шпунтовые опоры из стали применяют в современном строительстве, руководствуясь рядом причин:

Капитальное берегоукрепление

Снизить до минимума вероятность повреждения береговой полосы от разрушающего воздействия воды позволяет капитальное берегоукрепление. К данной группе берегоукрепительных работ можно отнести технологии, основанные на использовании габионов, геоматов, шпунтов, гидротехнических сортов бетона, специальных объемных ж/б конструкций.

Способ #1 — габионы

Габионами называют сетки, изготовленные из оцинкованной проволоки двойного кручения, которые на месте монтажа раскладываются в короба, заполняемые вручную крупным природным камнем. Для надежного крепления отдельных конструкций к грунту применяют специальные анкера. Между собой короба скручиваются проволокой. После частичного заполнения габиона каменной засыпкой устанавливают так называемые «расчалки», которые не дают противоположным стенкам короба «расходиться» в стороны.

Берега водоемов, укрепленные габионными сооружениями, не размываются и не оплывают. В течение долгих лет сохраняется контур береговой линии, заданный при проведении берегоукрепительных работ. Данная технология, давно используемая в Европе, нашла себе применение и в России. Увидеть габионные сооружения можно на прудах, реках, обводных каналах и других водоемах.

Береговая линия реки аккуратно оформлена габионными конструкциями, имеющими строгую геометрическую форму. Природный камень, находящийся в сетчатых коробах, отлично гармонирует с осенним лесом

Способ #2 — шпунт ПВХ

Шпунтовые сваи, изготовленные на основе ПВХ и композитных материалов, позволяют в кратчайшие сроки укрепить береговую линию. Этот метод берегоукрепления считается малобюджетным. Более всего шпунт ПВХ подходит для обустройства крутых берегов. Одним из преимуществ данного материала является возможность его вторичного использования. При монтаже отдельные шпунтовые сваи выстраиваются в сплошную плотную стенку. Надежное соединение соседних элементов обеспечивается продольным реберным выступом, имеющимся на каждой шпунтовой свае. Погружение одиночных или спаренных шпунтов из ПВХ осуществляется с помощью автономного гидравлического оборудования, подбираемого с учетом грунтовых условий.

Схематичное представление установки шпунтовых свай, изготовленных из ПВХ-материалов, позволяющих укрепить крутой отвесный берег искусственного или естественного водоема
