Установка каркаса из профиля для крепления гипсокартона

Материалы для монтажа гипсокартона

Для каркасного крепления ГКЛ необходимо все подготовить предварительно:

• гипсокартонные листы – количество рассчитывают по общей площади стен;
• профиль несущий ПН;
• профиль стоечный ПС или потолочный ПП;
• шурупы самонарезающие TN 60х27, TN25, TN35 (для двухслойного покрытия), LN9;
• шпаклевка;
• деревянный брус для укрепления проемов;
• лента армирующая;
• дюбеля;
• грунтовка;
• плита минераловатная;
• профиль угловой;
• подвес прямой для ПП и краб для соединения.

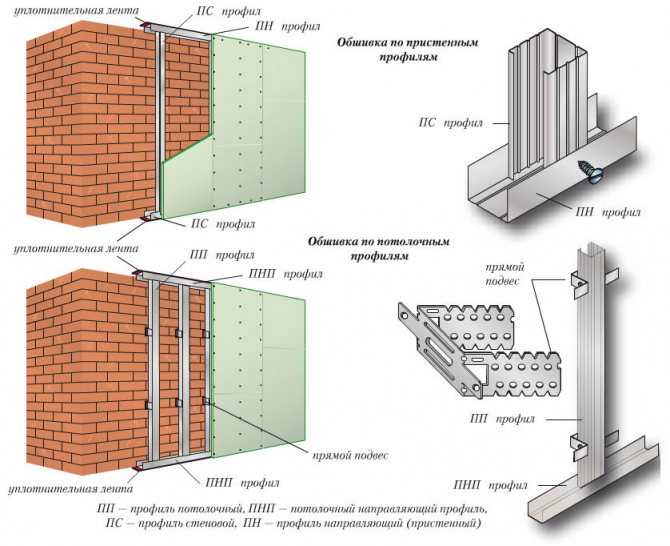

Металлический профиль бывает двух типоразмеров:

• D – обустройство плоскости с креплением для ГКЛ;
• W – создание общего каркаса стены.

Каждый вид разделен на опорный (С), направляющий (Н) профиль. Оба имеют П-образную форму. У направляющего профиля стенки гладкие, у опорного – ребристые.

Для перегородок 50-100 мм требуется профиль UW 50х40, 75х40 или 100х40 и CW 50х50, 50х75 или 50х100. Для толстых стен с коммуникациями внутри используют по две направляющих CD 60х27, а для обрешетки – UD 28х27.

Монтаж конструкции из металлопрофиля под гипсокартон на потолок

Условно разделим данную задачу на несколько этапов:

1. Разметка будущих креплений на потолке;
2. Монтаж металлопрофиля;
3. Фиксация листов гипсокартона на собранной конструкции;
4. Отделочные операции и процедура установки источников освещения.

Согласно составленного плана монтажа, каркас начнем собирать с разметки креплений.

Разметка потолка

Разметку начинают с того, что наносят на каждую из стен линию будущего уровня потолка. Она должна быть строго горизонтальной и замкнутой.

Горизонтальность линии достигается применением длинного строительного уровня в процессе нанесения разметки. В идеальном варианте линия возвращается в тоже место, где началась и замыкается.

Следующими размечаются места крепежа подвесов прямого типа. При завершении разметки потолка на нем должна образоваться сетка с квадратными ячейками размером 60 на 60 см.

Есть исключительный момент – по краям помещения подобные размеры ячейки могут не получиться, тогда их размер целенаправленно уменьшают.

Каркас из металлопрофиля для гипсокартона начинают собирать с закрепления направляющих – ПН. Чаще всего используют ПН формата 27×27. По мере того, как продвигается монтаж конструкции, профили проклеивают специальной уплотнительной лентой со стороны соприкосновения со стеной.

По углам помещения крепят профили, длина которых составляет не менее метра. Стандартная длина составляет 3 метра. Если производится его крепеж без предварительного распила, то крепить его необходимо не менее, чем в четырех местах.

Для гарантированного прочного крепления направляющего профиля к стене применяют дюбель-гвозди с головкой в виде «гриба». Предпочтительно не забивать их, а поочередно вворачивать сначала сам дюбель, а затем и шуруп.

Следующим этапом, когда возводится каркас для гипсокартона на потолок, является монтаж подвесов П-типа. Их крепление осуществляется по разметке с шагом 0,8-1,0 метра.

Рекомендовано делать отступы от поверхности стен симметрично.

Что касательно средств крепления — используют дюбели из пластика и шурупы. В случае бетонных стен и тяжести конструкции используют дюбеля из металла. В тех местах, где наблюдается стыковка отдельных профилей, устанавливают 2 подвеса с каждой из сторон места стыка.

Крепление профиля

Установка потолочного профиля начинается с крепления профилей длиной от стены до стены. Далее крепят поперечный металлопрофиль. Таким образом получается крестовой тип соединения.

Каждый потолочный профиль устанавливается в ранее закрепленный на стене ПН. В процессе монтажа выставляется горизонтальный уровень и потолочный профиль крепят к подвесу П-типа. Для крепления деталей конструкции используют саморезы по металлу с каждой из сторон.

Если смотреть в общем и не учитывать некие специфические операции по типу создания специальных изолирующих слоев в каркасе, то можно сказать, что его подготовка завершается на данном этапе. Далее уже крепят сами листы гипсокартона.

Этапы сооружения каркаса

1. На первом этапе проводятся замеры поверхности стены на предмет выявления неровностей;
2. По потолку проводится прямая линия, которая является меткой для направляющего профиля. Линия эта чертится параллельно стене, с учётом ширины профиля, толщины утеплителя (если он будет), габаритов коммуникаций и неровностей (если они имеются);
3. При помощи лазерного уровня или отвеса эта линия проецируется и наносится на поверхность пола;
4. К полу и потолку анкерами или дюбель-гвоздями прикрепляются направляющие профили. К поверхностям их монтируют при помощи анкеров или саморезов с дюбелями. Выбор крепежей зависит от материала поверхностей. Шаг между местами крепления должен быть 60 см. Под сами профили всегда рекомендуется прокладывать демпфирующую ленту для подавления акустических колебаний при эксплуатации стены из гипсокартона;
5. На стены прикрепляются подвесы. Их центр всегда должен быть на одной линии. Подвесы нужны для того, чтобы фиксировать вертикальный профиль по всей длине и не давать ему прогибаться ни в одну из сторон;
6. Первыми устанавливаются ПС по бокам окна, далее через 62,5 см. Этот размер привязан к размерам гипсокартонного листа (2,5 м х 1,25 м). Нужно, чтобы при креплении к профилю гипсокартона на стыках к одному стоечному профилю крепились оба листа. К ПН ПС крепятся при помощи саморезов, к стене в промежутке — прямыми подвесами через каждый метр. При этом нужно следить за строго вертикальным положением профиля и регулировать его при помощи подвесов до окончательного крепления саморезами;
7. Последние стоечные монтируются в углах;
8. Если планируется установка двери в стене, то её коробка становится в проём после сборки каркаса, но до обшивки ГКЛ;
9. Вокруг окон, дверных проёмов, любых планируемых коммуникаций, таких как вентиляционные шахты, ниши и т. д. всегда монтируются ПН. Крепятся они к ПС при помощи «краба»;
10. После окончательного монтажа всех элементов каркаса рекомендуется зарисовать или сфотографировать с применением ориентировочной разметки всю конструкцию. Это необходимо, если при дальнейшей эксплуатации стены возникнет необходимость крепить к ней какие-либо тяжёлые предметы. Хотя для особо тяжёлых вещей, таких как модули мебели, стоит предусмотреть заранее более усиленную конструкцию в нужных местах.
11. Можно приступать к креплению на готовое сооружение самих листов гипсокартона. Для этого используют специальный стеновой ГКЛ, толщина которого практически у всех производителей, в независимости от размеров самого листа, составляет 12,5 мм.
12. Для скрепления профилей между собой используют специальные саморезы, длинной от 11 до 78 мм, с лощиной у головки 3,2–4,8 мм. Такие саморезы могут иметь на своём конце наконечник-дрель, который позволяет их вкручивать, не сверля под это специальные отверстия.

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели

• В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
• Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;
• Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
• Потом закрепляют стойки CW профиля у краёв направляющих;
• Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.

фиксируют их саморезами

• Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
• При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
• Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.

Пример каркаса для перегородки

В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

• Каркас монтируют, отступая в глубину 15 см.
• Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
• Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.

Металлические обрешетки

Современные строители или мастера по ремонту в квартирах и домах все чаще выбирают основным материалом обрешетки из профиля металлического. Оцинкованный профиль для гипсокартона появился на строительном рынке значительно раньше, чем профиль из деревянных брусьев.

Преимущества материала

В строительных магазинах и на рынках все чаще встречаются металлические профили под обрешетки. Они бывают разных форм, размеры также варьируются. Это свидетельствует о том, что каждый владелец частного дома или хозяин квартиры сможет подобрать профиль, который по всем параметрам соответствует предпочтениям и отвечает характеристикам.

Недостатки материала

Профили для обрешетки из металла сложнее в сборке, чем деревянные. В процессе сборки необходимо правильно разместить все элементы, чтобы получить прочную и устойчивую конструкцию. Основой является профиль П-образной формы. Формирует периметр профиль US. Затем в US профиль торцом вставляется профиль CD. Когда все элементы зафиксированы и установлены и зафиксированы, обрешетка считается готовой к установке гипсокартонных листов. Если сделать все правильно, поочередно и качественно зафиксировать все детали, то процесс сложного монтажа перестанет считаться недостатком.

Металлический каркас труднее собирать

Монтаж стоечных профилей под гипсокартон

Итак, направляющие профили по периметру закреплены. Сейчас мы узнаем, как крепить профиль для гипсокартона к стене. Для этого берем стоечные профили 60х27 мм (CW или ПС).

Но прежде чем это сделать нужно отпилить каждый такой профиль по размерам. Для этого замеряем рулеткой расстояние от направляющего профиля на потолке до направляющего профиля на полу и от полученного результата отнимаем один сантиметр.

Это нужно для того, чтобы стоечные профили легко вставлялись. Удобнее вставлять сначала сверху, а потом заводить низ по диагонали:

После того как первый стоечный профиль установлен на место, сразу прихватываем (фиксируем) его подвесами (крокодилами), то есть загибаем их, переводя в П-образное положение.

Переходим к следующему стоечному профилю, делаем таким же образом: вставляем сначала его верх, потом заводим по диагонали его низ и прихватываем П-образными подвесами.

После того как стоечные профили установлены, натянем капроновую нитку и выставим их по плоскости. Для этого берем монтажку (саморез с пресс шайбой, 4.2×13 мм без сверла), приставляем к профилю и вкручиваем в профиль не до конца:

Берем капроновую нитку заводим на шуруп так чтобы держалась:

И докручиваем шуруп на малых оборотах:

Растягиваем моток с ниткой. Натягивать нужно на 10-15 см выше подвесов (крокодилов). Растягиваем нитку, идем к другой боковой стене и там также немного вкручиваем шуруп, после чего натягиваем нитку:

И закручиваем шуруп. Переходим к верхнему ряду подвесов и проделываем все тоже самое:

Итак, две нитки натянуты. Можно приступать к выставлению стоечных профилей.

Немаловажный нюанс! Выставлять профили нужно с крайнего и затем все по порядку

Поэтому важно, чтобы остальные профили не касались и не оттягивали нитку. Для этого мы берем два самореза, надавливаем на профиль и вставляем их в боковые отверстия в П-образном подвесе для фиксации профиля, чтобы профиль не доставал нитку:. Таким образом и следующие профили:

Таким образом и следующие профили:

Теперь Вы понимаете: на вопрос о том, как крепить профиль для гипсокартона к стене, можно ответить, что это достаточно длительная и аккуратная процедура, требующая внимательности и терпения. Но продолжим.

Сейчас все профили, предшествующие первому профилю придавлены к стене. Начинаем выставление первого профиля. Профиль не должен ни в коем случае отгибать нитку:

Но также он не должен быть слишком утоплен по отношению к ней:

Оптимально, если расстояние между ниткой и профилем около 1 мм и даже меньше:

Приступаем к креплению — используем саморезы с пресс шайбой. Вставляем на биту шуруповерта саморез. Одной рукой держим профиль, другой вкручиваем с боковой стороны профиля через отверстие в подвесе саморез:

Лучше закреплять стараться посередине профиля.

Тоже самое проделываем с другой стороны профиля:

Нитка не касается профиля, оптимально:

Таким же образом закрепляем все последующие профили.

По завершении монтажа нитки снимаются. А выступающие концы П-образных подвесов загибаются внутрь, но это при условии, что стена не будет утепляться. Если будет укладываться утеплитель между профилями, то загибать подвесы рано — они еще пригодятся.

Вот здесь достаточно подробное видео про то, какие бывают профили под гипсокартон:

Сегодня мы с Вами узнали, как крепить профиль для гипсокартона к стене — у нас получился полноценный каркас. Далеко не уходите, т. к. скоро нас ждет продолжение этой увлекательнейшей темы.

Очень трудозатратно и много надо покупать крепежа. Первое и самое простое — использовать дюбель-гвоздь (стена должна быть кирпичной или бетонной, чтобы дюбель-гвоздь хорошо держал). Ну это просто. Нужен перфоратор и соответствующие сверла. Но у меня есть свой лично придуманный процесс крепления ГКЛ к стене без каркаса и с возможностью укладки между стеной и ГКЛ утеплителя (пенопласт, минвата). С помощью этого ноухау утеплены все наружные стены дома. Получается ровно (можно и подрегулировать неровности стен). Лист укладывается вертикально (2,5м практически высота всех моих стен).

Ирина, добрый вечер! Спасибо за Ваш комментарий. Будет интересно, если раскроете секрет. Могу отдельно подготовить статью по Вашему методу. Я рассказывают проверенные на личном опыте технологии, но у меня также как и у Вас есть свои Ноу Хау. Например, про бетонный фундамент для пола — если интересно, можете почитать в книге, которая расположена на главной странице сайта.

Виды металлического профиля

Для сборки обрешетки применяются стальные профили — длинномерные изделия, изготовленные методом холодной деформации, с нанесенным антикоррозионным покрытием. Эти изделия различаются по назначению, форме и размерам.

В изготовлении обрешетки используются такие виды деталей:

1. Несущий. По форме напоминает букву «П». Является основой каркаса и предназначается для размещения потолочных направляющих. Имеет сечение 28×27 мм, длину 300, 400 и 450 см. В строительной терминологии обозначается «UD» или «ПН».
2. Потолочный. Внешне похож на букву «С» с насечками, из-за чего получил специализированную аббревиатуру «CD» и «ПП». Предназначен для крепления отделочного материала. В продаже имеются изделия длиной 300, 400 см и сечением 60×27 мм.
3. Перфорированный. Используется для создания криволинейных участков обрешетки.

1. Продольный. Предназначен для соединения между собой потолочных направляющих, когда длины одной детали недостаточно.
2. Крестообразный. Служит для соединения на одном уровне продольных и поперечных потолочных направляющих.
3. Вертикальный подвес. Необходим для закрепления и выравнивания каркаса под гипсокартон на потолке .
4. Боковой угловой. С помощью такого крепления можно соединять несущие профили под любым углом.
5. Т-образный соединитель с защелкой. Используется для поперечного соединения двух отрезков несущих направляющих под различными углами.

1. Саморезы по металлу 3,5×25 мм. С их помощью проводится крепление ГКЛ к каркасу.
2. Шурупы с буром 3,5×9,5 мм. Для скрепления стальных деталей.
3. Дюбель-гвозди пластиковые 6×60 мм. Для быстрого крепления несущего профиля к стене.
4. Дюбель-гвозди стальные 6×60 мм. Для крепления подвесов к бетонному потолку.

Процедура фиксации элементов металлопрофиля на стены

Для проведения монтажа металлических профилей к поверхности понадобятся инструменты, а также следует провести некоторые подготовительные работы, которые сделают работу быстрее, легче. при соблюдении всех рекомендаций, профили будут прикреплены прочно, что создаст жесткость и долгий срок эксплуатации всей конструкции из ГКЛ.

Осуществить монтаж профиля поможет набор инструментов:

• отвесы, леска, линейка;
• молоток, гвозди, мел;
• перфоратор, дрель, элементы крепежа, ножницы по металлу, пассатижи;
• части профиля.

Без набора инструментов как электрических так и механических монтаж профилей будет невозможным.

Каркас для ниши

Сборка каркаса из металла осуществляется согласно размеченным линиям. Процесс сборки:

1. Направляющие профили закрепляют с интервалом в 40 см. Если у ниши изогнутые формы, то необязательно надрезать профиль, в магазинах имеются направляющие различной формы, этот факт облегчит работу.
2. После размещения направляющих конструкции придают объём. На потолок и пол крепятся профили с вертикальными концами. Применение уровня, как всегда,неизменно.
3. С лица изгибается профиль, формируется угол в 90 ͦ и крепятся саморезами к направляющим, расположенным вертикально.
4. При наличии небольших размеров, простых линий, сглаженной поверхности, каркас из профиля собирают на полу, а затем конструкцию укрепляют на стену.

Поэтапная сборка потолочного каркаса

Основные правила при сборке:

1. Постоянно требуется проверять уровень.
2. Обрезка производится при помощи специальных ножниц по металлу.
3. Заблаговременно делается схематический рисунок с расчетами на обычной бумаге.
4. Не стоит забывать, что помимо обрешетки, поверхность будет съедена еще и ГКЛ, поэтому если точка перепада значительна, стоит либо подумать о штукатурке, либо о механическом предварительном выравнивании в виде счистки выступающих бугров и других элементов.
5. Крепеж металлических деталей производится саморезами, дюбели же, вкручивают в базу из бетона, камня, кирпича.

Когда планируются работы по настенной и потолочной облицовке, делать в первую очередь, целесообразно потолок. Как уже было отмечено, металлоконструкции намного надежнее деревянных, поэтому лучше всего использовать именно такую обрешетку.

Для того чтобы сделать качественно каркас под гипсокартон из металлопрофиля, необходимо тщательно подготовить поверхность. Она должна быть максимально очищена от легко осыпающихся элементов, штукатурки, грязи. Также, потолок надо как следует просушить, убедиться в отсутствии сквозных дыр, трещин или заделать их, если таковые имеются.

Затем следует провести все планируемые электромонтажные работы и проверить работоспособность проводки. Если в планах установка встраиваемых светильников, отметить их местоположение, чтобы они не соприкасались с металлом конструкции.

1 этап — Расчеты

Перед тем как крепить направляющие для гипсокартона, производятся расчеты.

Для подсчета материалов на металлокаркас, нужно:

1. Определить периметр помещения, внимательно измерив каждую сторону. Итоговое число, разделить на 3 (метраж стартовой планки) — именно столько профилей стартовых, в итоге будет нужно. Но стоит взять 1–2 про запас.
2. Чтобы рассчитать число продольных профилей, нужно ширину комнаты разделить на ширину пролета — 0,6 м. 1 деталь из рассчитанных, как правило, останется про запас.
3. Поперечные — длина комнаты делится на шаг пролета — 0,6 м. Таким образом, создается ячеистая обрешетка под гипсокартон.
4. Прямые подвесы считаются с учетом того, что они фиксируют продольные профили через каждые 0,6 м.
5. Количество крабов зависит от числа стыков продольных и поперечных полос при изготовлении обрешетки.

Можете воспользоваться этим калькулятором. Вводите последовательно размеры всех стен которые необходимо обшить, результаты затем сложите.

2 этап — Монтаж стартовых профилей

Теперь нужно разобраться, как крепить профиль под гипсокартон ПНП, то есть, потолочный, направляющий профиль.

Для этого нужно:

• Измерить длину всех стен по периметру, а также высоту углов и непосредственно, центра помещения.
• Затем нужно отметить самую выступающую точку перепада — расстояние от нее до пола и есть максимально возможное, чтобы осуществлять монтаж профиля для гипсокартона. Ее можно опустить и чуть ниже, если планируется припуск слишком высокого потолка либо подпотолочное пространство не позволяет установку выбранного светильника или вентиляционных каналов.
• При помощи нивелира и карандаша, на стене разметить точную линию, по которой будет производиться монтаж профиля под гипсокартон направляющего типа.
• По размеченной линии нужно выставить направляющие пазами на внешнюю сторону, с размером крепежного хода, примерно в 40–50 см. Если длины профилей мало, их можно нарастить с фиксацией 3 см нахлеста.

3 этап — Установка продольнолежащих профилей

По заранее сделанным отметкам, через каждые 60 сантиметров, монтируются на дюбели либо саморезы, подвесы.

В пазы стартовых профилей вставляют стоечные продольные. Проверяется уровень при помощи натянутой нити. Края подвесов нужно согнуть и к ним прикрепить продольные профили на саморезы.

Каркас для короба

Короб из гипсокартона изготавливают, чтобы скрыть газовые и другие трубы, канализацию, стояки, не вписывающиеся в дизайн. Обязательным элементом является каркас – из дерева или металла.

Прежде всего, выполняется разметка, здесь учитывают толщину материала.Непременным условием станет точность, для этого используют лазерный уровень.

https://youtube.com/watch?v=Iu9ub_TL8-M

• по готовым разметкам укрепляется направляющий профиль UW дюбель-гвоздями с шагом в 50 см на уплотнительную ленту, избавляющую углы от трещин.;
• на потолке также монтируются направляющие UW с углом в 90 ͦ к вертикальным профилям;
• там, где они пересекаются, крепится ещё вертикальный профиль;
• затем устанавливаются перемычки на расстоянии 40 см для обеспечения жёсткости конструкции. Дальше можно выполнять обшивку гипсокартоном.

Шаг 3 устройство скользящего каркаса

Как подобрать метизы: особенность

Для фиксации профиля к черновому основанию необходимы дюбель-гвозди или анкер-клины. Выбор зависит от материала –бетон, кирпич, газобетон.

Дюбель-гвозди есть 2 видов – распорные и универсальные. Применение зависит от вида чернового материала. Есть также различия по монтажу: ручная и монтажным пистолетом.

Все выпускаемые дюбель-гвозди имеют оцинкованное покрытие.

Применение анкер-клина. Изготовлен из стали, покрыт оцинковкой. Анкер-клин фиксируют в материале, не имеющем пустоты:

• Жб-перекрытие на потолке между квартирами;
• залитый пол бетоном в частном доме;
• полнотелый кирпич – силикатный, клинкерный;
• пенобетонный блок.

Направляющие профили UW неотъемлемая и важная часть всей конструкции, поэтому они должны быть прочно зафиксированными, нести определенную нагрузку.

Саморезы. Если неправильно подобрать саморезы для металлической конструкции, вся обрешетка будет хлипкой. Обычный саморез с пресшайбой 13-16 мм применяют для крепления профилей друг к другу.

Для крепления профиля к дереву применяют саморезы длиной 25 мм. Они разделены на 2 вида:

1. Фосфатированные – черного цвета.
2. Универсальные – желтого тона.

Для фиксации самореза нет необходимости делать отверстие.
