Гид по видам профилей для гипсокартона и их назначению

ПН (UW) – профиль направляющий

Он имеет П-образную форму и используется в каркасах перегородок и облицовок в качестве направляющего элемента или устройства перемычек в паре со стоечным профилем, с соблюдением соответствующих типоразмеров (одинаковая ширина спинки).

Таблица 2. Размеры направляющего профиля

Маркировка изделия	Толщина металла, мм	Ширина спинки, мм	Высота полки, мм	Стандартная длина изделия, м
ПН (UW) – 50×40	0,4 – 0,6	50	40	2,6; 3,0; 4,0
ПН (UW) – 65×40	65
ПН (UW) – 75×40	75
ПН (UW) – 100×40	100

Для большего удобства и легкости монтажа некоторые производители могут делать спинку перфорированной под будущие точки крепления.

Требования к толщине, ширине и длине

При производстве профилей из оцинкованной стали или алюминия для возведения несущих каркасов межкомнатных перегородок из ГКЛ, к их габаритным размерам предъявляются следующие конструктивные требования:

• Длина выбранного для монтажа профиля должна быть такой, чтобы обеспечить его монтаж в конструкцию перегородки с минимальной подрезкой, что существенно снижает количество отходов.
• Ширина изделия должна полностью удовлетворять прочностному расчёту, условиям предельной гибкости и несущей способности элемента, а также его деформативности.
• Высота стенки должна обеспечивать качественный и надёжный узел при фиксации стойки к стартовому профилю, а также к горизонтальному импосту каркаса перегородки.
• Ширина стенки элемента стойки или импоста каркаса должна обеспечивать формирование воздушной прослойки между элементами облицовки перегородки с требуемой толщиной. Это позволяет установить изоляционные материалы, толщина и состав которых определяется теплотехническим и акустическим расчётами.
• Габариты поперечного сечения должны соответствовать техническим регламентам, приведённым в ГОСТ и другой нормативной документацией, следование которой гарантирует безопасную и комфортную эксплуатацию жилых или общественных помещений.
• Соотношение длины и ширины профиля должно советовать модульным габаритам, приведённым в нормативной документации. Это гарантирует достижение оптимального момента инерции и сопротивления профиля, а также обеспечения максимально возможной устойчивости при заданных геометрических характеристиках.
• Толщина металла должна быть не менее, чем рекомендованные параметры для возведения каркаса перегородок, которые нередко отображается в альбомах типовых узлов крупных производственных компаний, специализирующихся на выпуске готовых систем для перегородок из ГКЛ (например, Knauf, Gyproc или «Албес»).

В случае, если конструкция перегородки монтируется в помещениях с высокими потолками, либо подразумевается интенсивная эксплуатации пространства общественного помещения, профильные элементы рассчитываются по 2 группам предельных состояний.

На основании этого определяются такие минимальные параметры, как размер поперченного сечения элементов, а также шаг между стойками и импостами, которые формируют ортогональную ячейку каркаса.

Расчет профиля для работ

Лучше сделать схему, чтобы с точностью высчитать объем материала. На потолок профили устанавливают через 60 или 40 см, получается на лист г/картона 3 или четыре опорных прогона. Разница шага зависит от толщины металла.

Приблизительный стандарт потребности в материалах:

1. CD профиль. Для одноуровневой обрешетки берут 2,9 п. м. на 1 квадрат поверхности. Двухуровневый каркас потребует 3,2 п. м на 1 м2.
2. UD профиль считают по периметру стены для каркаса в один ярус. Значение умножают на два, при двухъярусном металлическом каркасе.
3. Перегородки. UW профиль для отдельных перегородок берут 0,7 п. м на квадрат каркаса, а CW считают по 2 п. м на один м2.
4. Усиленная обшивка стен на обрешетке. UW профиль рассчитывают по 1,1 п. м на квадрат стены, а CW берут по 2,0 п. м.

Направляющие на потолке и стенах

Для потолка длину направляющих рассчитывают так, чтобы их поставить сверху всех четырех стен. Если на потолке есть выступающие части, профиль монтируют вокруг них по окружности или в виде прямоугольника. На стенах направляющие планки дополнительно ставят вокруг оконных и дверных проемов, вентиляционных отдушин.

При монтаже отдельно стоящих перегородок направляющие полосы устанавливают по периметру будущей стены. Для этого их рассчитывают по длине перегородки, умножают на 2 (пол и потолок). Также учитывают, пересечение перегородки с существующей стеной (по высоте), где также монтируют направляющий профиль. Если перегородка устанавливается между двух стен, то учитывают направляющие с обеих сторон.

Тонкости монтажа

Перед тем, как установить гипсокартон на профиль, нужно собрать технически правильную обрешетку, на которую в дальнейшем он и будет крепиться. Этот материал довольно простой, но зачастую именно в построении конструкции возникают трудности. Каркас является основой, без него построение будет невозможно, поэтому необходимо ровно выставить каркас.

Данную конструкцию необходимо изобразить на бумаге в виде чертежа, чтобы иметь представление, что и где будет возводиться

Что касается каркаса, важно понять, где он будет расположен. Каркас можно монтировать на стенах или потолке. Так как такой каркас дает возможность исправить поверхность и сделать её ровной, к его применению прибегают довольно часто

Так как такой каркас дает возможность исправить поверхность и сделать её ровной, к его применению прибегают довольно часто.

Разметку делают с помощью рулетки в самом низком месте

Важно учесть, что проводку проводят заранее. Далее идёт монтаж профилей на потолок: несущий профиль необходимо выставлять горизонтально. Чтобы удлинить металлический профиль до необходимой длины, используют обычный соединитель

Для закрепления мест, где профиля пересекаются, нужна его разновидность – краб. При выравнивании потолка используется двухуровневый краб для хорошей фиксации профиля нижнего уровня к потолочному профилю. При использовании анкерного подвеса при нехватке длины других подвесов, например, прямого, его можно нарастить

Чтобы удлинить металлический профиль до необходимой длины, используют обычный соединитель. Для закрепления мест, где профиля пересекаются, нужна его разновидность – краб. При выравнивании потолка используется двухуровневый краб для хорошей фиксации профиля нижнего уровня к потолочному профилю. При использовании анкерного подвеса при нехватке длины других подвесов, например, прямого, его можно нарастить.

Крайне редко комната имеет идеально ровные углы. В таких ситуациях после выравнивания стен гипсокартонные листы на потолке очень сложно подгонять под необходимые параметры. Если начать работу с потолка, зазоры будут отсутствовать. Удобство использования профилей заключается в том, что их можно стыковать с небольшим нахлестом.

Фиксируются подвесы для установки креплений на шурупы и дюбеля, расстояние шагов – около 60 сантиметров.

Следующим шагом будет монтаж направляющих по всему периметру данного помещения с помощью ниток, закрепленных на профиль.

Условно делим потолок на одинаковые квадраты, примерно по 0,5*0,5 м. Далее располагаются несущие части. По закрепленным ниткам их соединяют с главными профилями и фиксируют шурупами. Соединители-крабы устанавливают на крепления накрест. Когда установка каркаса на потолке завершена, можно переходить на стены. В целом, техника установки профилей схожа.

Необходимо измерить расстояние, которое будет соответствовать ширине листа. Далее делается метка, где и будет располагаться профиль. Начинать следует с монтажа направляющих по всему периметру стены. Это выполняется с помощью нитей. Единственное, стоит учесть, что расстояние будет больше 60 сантиметров, чем на потолке. Болгаркой нарезаются поперечные перемычки длиной около 60 см и также они крепятся с помощью саморезов. В управляющий профиль устанавливается несущий и закрепляется к стенам. Можно использовать шаг 0,6 м. В продаже имеются заранее подготовленные профили с отверстиями, они отлично подойдут для новичков. Несущие профили необходимо соединить с подвесами. В дальнейшем устанавливаются поперечные с промежутком около 60 см.

Когда все работы закончены, переходим к этапу установки гипсокартонных листов с помощью шурупов. Главное – углублять лист шляпки не более чем на 4 мм, расстояние между саморезами – примерно 10-30 см. Листы фиксируются по всему периметру профиля сверху вниз

Важно для подвижности конструкции делать зазор в 1 см между листом и полом, и 0,5 см – между потолком. Швы закрываются ближе к полу, зазоры скрываются плинтусом

После монтажа потолка стены покрывают шпаклевкой. В начале применяют армирующую сетку, ей закрывают швы на стыках, затем уже шпаклюют всю стену. Для различных проемов, таких, как оконный, дверной, арочный, используются другие дополнительные профили.

Материалы: из чего делают профили для ГКЛ

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д — лучше использовать оцинкованную сталь или аллюминий.

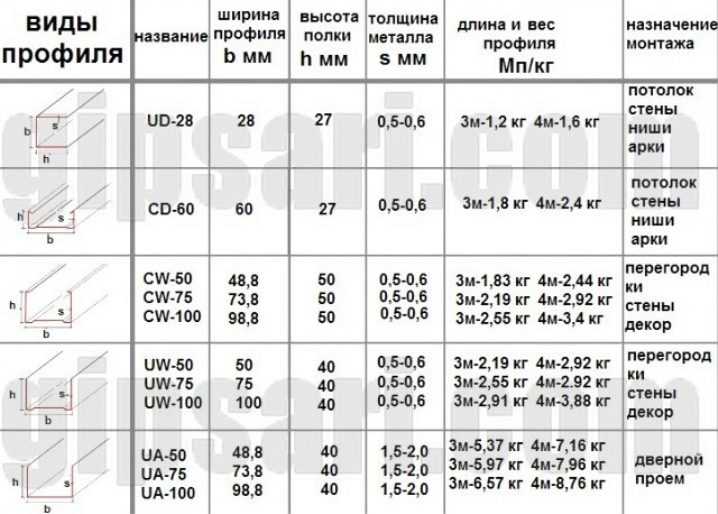

Маркировка профиля под гипсокартон: что означает аббревиатура

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

• ПП60 или CD-60 – для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
• ПН27 или UD-27 – потолочный направляющий тип. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
• CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
• CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
• UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартоном.

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип необходим в каждой конкретной ситуации при работе с гипсокартоном.

Типы каркасов

В ремонте помещений, в основном, применимы типы каркасных конструкций:

• стеновые. Использующиеся при отделке стен комнат и имеющие соединения с несущими стенами;
• потолочные. Собираются для создания подвесных потолков, соединяются путем подвесов с несущими перекрытиями;
• перегородочные. Выступают жёсткой конструкцией либо декоративным элементом. Жестко фиксируются с поверхностью пола и потолка;
• фасадные. Такие типы каркасов создаются вне помещений на улицах для различных типов отделки (например, под металлосайдинг).

Каждая из этих конструкций собирается на основе металлического профиля (реже деревянных реек) и обшивается гипсокартоном.

Прочность такого основания зависит от многих факторов, основные из которых таковы:

• качество материала, с которого собирается каркас. Наилучшим на строительном рынке является мировой производитель КНАУФ;
• качество крепежей и их количество. Необходимое количество крепежных элементов создают практически «несокрушимый» каркас;
• количество стоек основания. Стойки в виде металлического профиля делают всю конструкцию жесткой. А также служат основными «шпангоутами», на которые крепится вся обшивка.

Конечно, можно создать основание под гипсокартон с минимальным расстоянием между стоечными профилями каркаса, но, это будет экономически нецелесообразно, а сама конструкция будет иметь избыточную прочность.

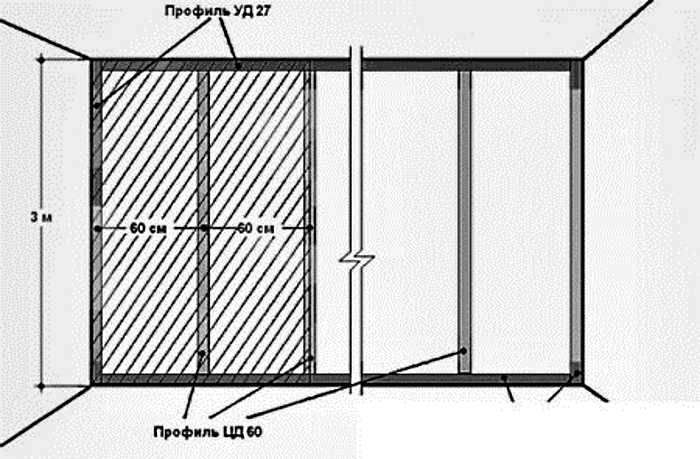

Чертеж для перегородки с расстоянием между стойками

Однако не стоит и экономить на материале, если требуется установить положенное количество стоек, значит, они должны присутствовать. Такая экономия попросту будет опасной в дальнейшей эксплуатации конструкций. На один лист гипсокартона нужно 3 стоечных профиля: 2 по краям и один посередине листа.

Существуют определенные нормы и правила для сборки различных типов конструкций, начиная от стеновых до перегородочных видов. В видео показан процесс установки каркаса под гипсокартон.

https://youtube.com/watch?v=hTqDq8xZ9O8

ПС (CW) – профиль стоечный

По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).

Таблица 3. Размеры стоечного профиля

Маркировка изделия	Толщина металла, мм	Ширина спинки, мм	Высота полки, мм	Стандартная длина изделия, м
ПС (CW) – 50×50	0,4 – 0,6	50	50	2,6; 3,0; 4,0
ПС (CW) – 65×50	65
ПС (CW) – 75×50	75
ПС (CW) – 100×50	100

В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).

Как правильно установить профиль под гипсокартон своими руками

Мало просто выбрать материал. Нужно его еще правильно установить. Для установки металлопрофилей под гипсокартон существует несколько вариантов крепежных систем.

В перечень крепежных систем в данном случае входят:

• прямой универсальный подвес – 120 мм. В народе получил название “пэшка” или жаба. Применяется при необходимости соединить стационарную стену или потолок с металлической обрешеткой. Его основание устанавливаем на стене, а на профиле фиксируем его гибкие лапки. Лишние части лапок затем просто пригибаем вовнутрь конструкции;
• удлинитель CD-60. Предназначение крепления видно из его названия.
• соединитель-краб одноуровневый. Соединяет элементы каркаса под углом в 90 градусов. Считается крепежной системой для потолочных конструкций. Элементы закрепляют с помощью саморезов. Также может был заменен на UD-27;
• двухуровневый соединитель. С его помощью образуют Т-образные сочленения в месте подхода к стене;
• подвес с зажимом и тягой. Применяется при формировании растровых потолков. Его использование приводит к значительному занижению уровня потолка. При этом занижение может забрать целый метр! Но на один такой подвес может приходиться до 25 кг веса.

Разбираясь в том, где и какой тип крепления нужно использовать, вы легко сможете выбрать не только крепежную систему, но и металлопрофиля для создания любых по сложности конструкций из гипсокартона.

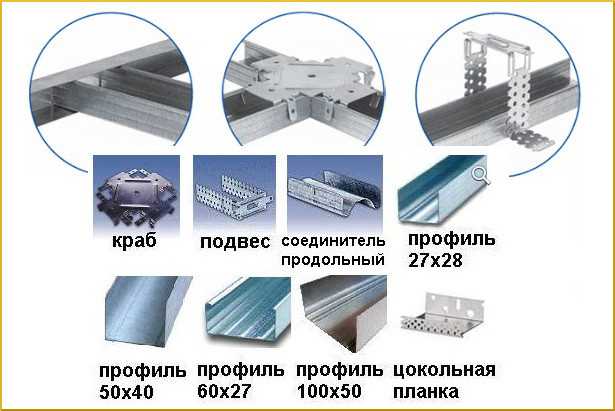

ЭЛЕМЕНТЫ КРЕПЕЖА ДЛЯ ПРОФИЛЕЙ ГКЛ

Крепеж — профиль для внутренних работ крепят к стенам специальным крепежом. Для крепежа профиля и крепежных элементов между собой используются саморезы. Рассмотрим самые популярные виды крепежных элементов профилей для гипсокартона:

• Подвесы — один из распространенных элементов крепежа, представляет собой оцинкованную металлическую пластину на которую нанесена перфорация и вырезаны отсечки, благодаря чему она легко принимает необходимую форму и размер вылета. При сгибании подвеса образуется крепеж в виде буквы П, который, в свою очередь, крепится к стене торцевой областью саморезами или шурупами. Концы подвеса зажимают между собой профиль для ГКЛ. Распространенные названия данного крепежа: подвес прямой, крепление стеновое, подвес прямой с ушами. Выполняется из оцинкованной стали толщиной 0,7 мм или 1,0 мм.
• Крабы — элемент крепежной системы профилей ГКЛ, который имеет крестообразную форму, роль которого — соединение потолочных профилей для внутренних работ 60*27 мм между собой в местах пересечений. Крабы используются только как крепеж для потолочных соединений. Данный крепеж выполняют из оцинкованной стали 0,5 мм или 0,7 мм. Другое название элемента крепежа: соединение одноуровневое.
• Соединение двухуровневое — используется для соединения профилей при использовании потолка разных уровней. Используется для потолочных профилей.

Крепеж профилей для гипсокартона

ПУ – профиль угловой

Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

Маркировка изделия	Толщина металла, мм	Ширина полки, мм	Материал	Стандартная длина изделия, м
ПУ20×20	0,22 – 0,25	20	алюминий	2,5; 3,0
ПУ25×25	0,4	25	оцинкованная сталь
ПУ30×30	0,4	30
0,5
ПУ35×35	0,5	35

Какими лучше соединять каркас?

Эксперты и профессиональные монтажники нередко дают новичкам полезные рекомендации по обеспечению надёжного сопряжения профильных элементов в несущем каркасе будущей перегородки из ГКЛ. Ниже подробно описываются самые подходящие варианты крепежа для конструкций из разных материалов.

Для алюминиевых

Для алюминиевых направляющих, стоек и импостов, рекомендуется применять следующие типы креплений:

1. Вытяжные заклёпки.
2. Болтовые соединения с гайками и шайбами.
3. Соединительные пластины для удлинения профиля или сопряжения конструктивных элементов в стык.
4. Алюминиевые уголки для формирования ортогональной ячейки несущего каркаса.

Крепежи для алюминиевых конструкций рекомендуется приобретать вместе с профильными элементами, от одного проверенного производителя, так как они выполнены из тех же сплавов и отличаются высоким качеством, что обеспечит длительную эксплуатацию конструкции без риска необходимости её восстановления от преждевременного физического износа.

Из оцинкованной стали

Профильные направляющие и другие элементы каркаса из оцинкованной стали повсеместно используются при выведении перегородок из ГКЛ. В связи с этим, на рынке можно найти большой выбор различных метизов для данных конструктивных элементов:

1. Классические саморезы.
2. Метизы типа «Клопы» и «Блошки».
3. Удлинители для оцинкованных профилей.
4. Крабы для ортогонального сопряжения деталей несущего каркаса.

Вспомогательные детали для потолочного каркаса

Направляющий профиль для гипсокартона служит основой и создает требуемую плоскость поверхности. Крепление происходит при помощи дюбелей и саморезов к стенам, а также к потолку.

• Саморезы для гипсокартона очень многообразны по своей форме и по функциям:
  • для крепежа гипсокартона к каркасу потребуются саморезы TN25;
  • для крепления деталей в каркасе применяются саморезы LB 9, 11, 16.
• Для того чтобы прикрепить направляющий профиль, используются пластиковые дюбели с шайбами;
• Подвесы к потолку крепятся с помощью специального анкер-клина.

  Его срок службы неограничен. Из-за специальной обработки, он не подвержен коррозии. Его конструкция позволяет сделать крепление прочным и жестким;

• Соединитель. Он двухсторонний. Применяется для CD. Соединяет профиля на разных уровнях каркаса подвесного потолка. Направление профилей получается перпендикулярное. Монтаж соединителей проходит при помощи саморезов;
• Для работы с профилями требуются саморезы или просекатель механического типа. Работа с просекателем экономит время, но если возникает надобность разобрать металлическую конструкцию из профилей, тогда это будет сделать сложно. Просекателем легко можно сделать отверстия для прокладки проводов и кабелей;
• Для прикрепления профилей к стене, потолку используются подвесы. Они различны в своих модификациях и у каждого есть свои определенные функции. В монтаже подвесы очень просты и не требуют дополнительного времени.

  Расход на 1 м2 идет 0.7 шт:

  • Прямой подвес. Крепится к основному потолку. Для работы с такой деталью, её необходимо изогнуть в «П» – положение. Длина детали 12.5 см. нагрузка на 1 м2–40 кг;
  • Анкерный или подвес, имеющий тягу. Он применяется в случае, если плоскость каркаса следует опустить на большее расстояние от стандартного. В основном применяется при производстве потолка с подсветкой. Подвес монтируется к потолку, шпилька продевается через отверстия в подвесе и надевается нижняя часть подвеса. Шпилька имеет длину максимум 100 см. Нагрузка на 1 м2 – 25 кг.
• Для того чтобы соединить два или больше профилей между собой, нужен краб для гипсокартона. В основном «крабы» устанавливаются в каркасах подвесных потолков. Крабы соединяют профили на одном уровне подвесной конструкции. Расход на 1м2 – 0.7 шт. Нагрузка на соединитель в 1 м2 идет 20 кг. Крабы монтируются при помощи специальных защелок. Саморезы в этом случае не нужны;
• Удлинитель. Предназначен для последовательного соединения CD профилей. При вставке его в профили по бокам вкручиваются 2 самореза для прочности и жесткости;
• Угловой соединитель. Более простой вариант замены «краба». Он имеет один уровень;
• Клещи. Еще один инструмент для соединения профилей. В этом случае саморезы не понадобятся. При помощи этого инструмента можно соединить оцинкованные профили 7 мм;
• Для сверления отверстий в стене, потолке следует применить перфоратор;
• Для того чтобы сэкономить время и не работать отверткой нужен шуруповерт. Достаточно крутящего момента в 10–15 Нм.

ПС (CW) – профиль стоечный

По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).

Таблица 3. Размеры стоечного профиля

Маркировка изделия	Толщина металла, мм	Ширина спинки, мм	Высота полки, мм	Стандартная длина изделия, м
ПС (CW) – 50×50	0,4 – 0,6	50	50	2,6; 3,0; 4,0
ПС (CW) – 65×50	65
ПС (CW) – 75×50	75
ПС (CW) – 100×50	100

В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).
