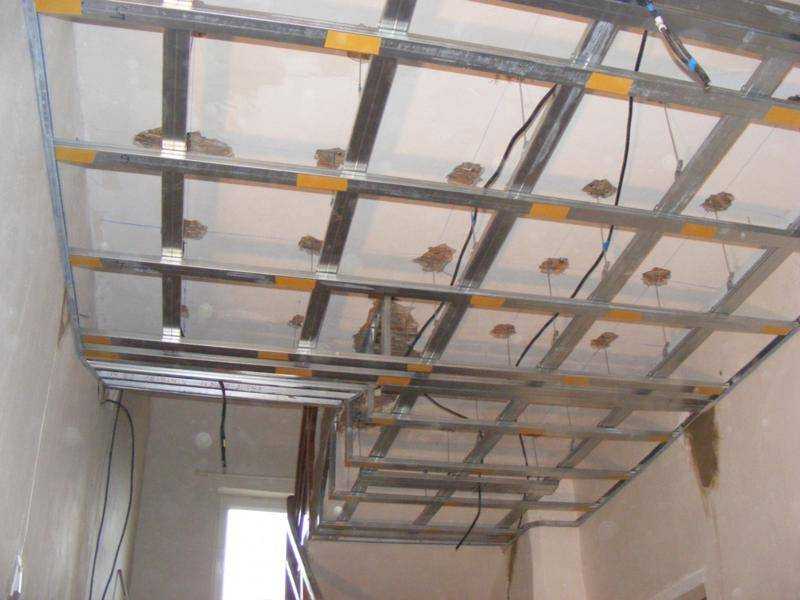

Устройство потолочного каркаса под гипсокартон своими руками

Разновидности профиля

Для облицовки стен или потолка гипсокартоном специалисты рекомендуют использовать именно профильные крепления, которые имеют следующие преимущества:

• устойчивость к перепадам температурного режима и повышенной влажности;
• стойкость к образованию коррозийного налета;
• долговечность;
• надежность;
• простота монтажа;
• невысокая стоимость.

Для сооружения каркаса потребуются следующие разновидности металлического профиля:

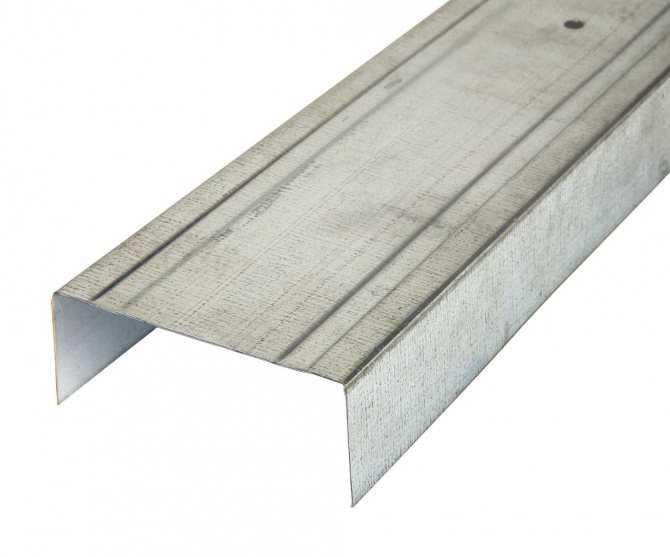

направляющие. Эти элементы изготавливаются в виде буквы «П» и имеют повышенную прочность. Именно на направляющие производится крепление остальных видов профилей;

потолочные. Изделия отличаются меньшими размерами и спокойно устанавливаются внутрь направляющего профиля для изготовления обрешетки;

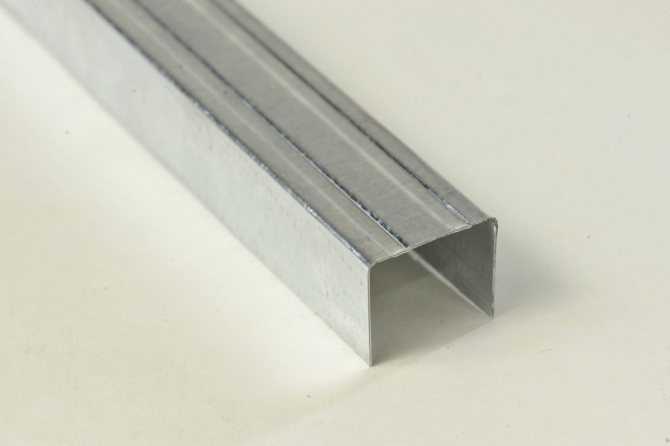

стоечные. Профиля отличаются высоким показателем прочности и используются для монтажа отдельных стоек, соединяющих пол и потолок. Стоечные профили, также как и потолочные, устанавливаются внутрь направляющих металлоконструкций;

Устройство для создания отдельно стоящей стойки

угловые. Профиль данного вида устанавливается на гипсокартон в местах его стыков и служит для защиты углов материала от внешнего воздействия;

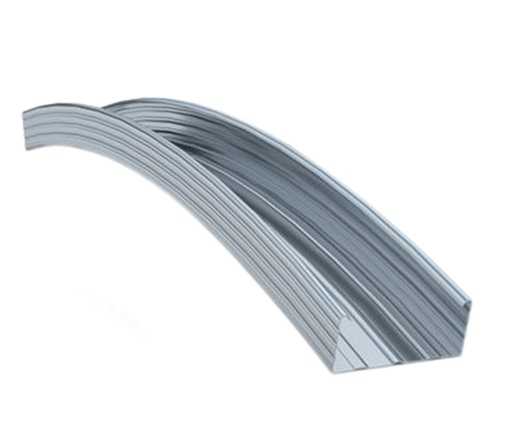

арочные. Специализированные профили для создания арочных конструкций. Устройства могут отличаться не только по размерам, но и форме изгиба.

Специальный элемент для создания конструкций арочного типа

Дополнительно все профили отличаются по размерам.

Основные комплектующие

При самых простых видах работ используют основные комплектующие – металлические профили, с помощью которых собирается прочное и долговечное основание под обшивку гипсокартоном. Их можно разделить на три подгруппы: для отделки стен и потолка, для сборки стен и перегородок и специальные.

Профиль для отделки стен и потолка бывает двух типов: направляющий и стоечный.

• направляющий тип имеет маркировку UD, и используется как основание для крепления стоек и направляющих реек каркаса;
• стоечный профиль используется как основная рейка для монтажа гипсокартона, к которой и проводят крепление всей обшивки. Маркируется такой тип буквами CD.

Комплектующие для сборки стен и перегородок также бывают двух типов, стоечные и направляющие. Их назначение такое же, как и предыдущих типов профиля, первые служат стойками каркаса, а вторые – основание для их крепления. Имеют маркировку CW и UW соответственно.

Виды профилей

Специальные профили более узкоспециализированные, например, есть тип стоек для дверных проемов, к которым крепят в дальнейшем входные системы, или арочный вариант, который можно с легкостью сформировать в требуемую конфигурацию.

Сочетание таких комплектующих элементов, соединенных крепежным материалом, дает очень прочный каркас, способный выдержать значительные механические нагрузки и вес всей отделки. А специальное цинковое покрытие надежно защищает металл основания от коррозии. Это делает отделку практически «вечной».

Но при сборке каркаса требуются детали и комплектующие для монтажа, без которых-либо невозможно собрать основание, или же становиться сделать это затруднительно.

Разметка потолочного пространства

Перед монтажом материала выполняют разметку на потолке и стенах. Обычно листы располагают на 10-12 см ниже бетонного основания. В промежуток между плитами и поверхностью потолка фиксируют подвесы, устанавливают коммуникации и светильники. Это пространство можно заполнить материалом для звуко- и теплоизоляции.

Листы гипсокартона фиксируют на одном уровне. Чтобы понять, где материал будет крепиться, по периметру стен проводят ровную линию. Делают это с помощью лазерного, водяного или строительного уровня.

Далее делают разметку для каркаса, который обшивается плитами. Продольные направляющие устанавливают на расстоянии 20 см от стены и 60 см друг от друга. Поперечные профили фиксируют с таким же шагом. Расстояние можно увеличивать или уменьшать, в зависимости от несущей нагрузки конструкции и иных факторов.

Монтаж каркаса

Сборка перегородок из гипсокартона по технологии КНАУФ начинается с монтажа каркаса. Эта часть конструкции будет скрыта и, если допустить ошибки, придется демонтировать все сооружение. Поэтому к этому этапу нужно отнестись с полной серьезностью и соблюдением всех правил.

Разметка

Разметку конструкции следует начинать с пола. Чтобы провести ровную линию необходимо отмерять крайние точки и натянуть между ними нитку. Перенести разметку на стены и потолок можно с помощью отвеса. Линии установки перегородки обозначаются карандашом на всех 4-х плоскостях (стенах, полу и потолке).

Профессионалы для этих целей применяют лазерный нивелир, что ускоряет и упрощает процесс. Нужно также разметить место дверного проема, отметив его на линии, проведенной на полу.

Монтаж направляющих

Перед установкой направляющих элементов на прилегающие к стенам полу и потолку стороны необходимо наклеить уплотнительную ленту. Это ослабит передачу звука и предотвратит образование трещин в отделке.

Профили выставляются углом между основанием и полкой по намеченным линиям. Закрепление к полу и стенам производится пластиковыми дюбель-гвоздями, а к потолку ‒ металлическими анкерными дюбелями. В месте дверного проема направляющие на полу не устанавливаются.

Монтаж стоек

Исходя из стандартной ширины ГКЛ – 120 см, стойки устанавливаются с шагом 40 или 60 см, чтобы каждый лист опирался на вертикальные профили по краям и по середине. Необходимое количество стоек обрезается, чтобы их длина была меньше высоты потолка на 1 см. Это делается для удобства монтажа и компенсации прогиба перекрытия, а также сейсмических нагрузок.

Затем стойки заводятся в нижний и верхний направляющий профиль полками по направлению монтажа гипсокартона и выставляются строго вертикально. Вертикальность выверяется с помощью рейки-уровня. Сразу после выставления, стойка скрепляется с направляющим с помощью просекателя.

Установка профилей дверного проема

Учитывая массивность дверей, а также динамику при ее эксплуатации, для дверного проема применяют усиленный профиль UA с толщиной стенки 2 мм. По разметке проема 2 отрезка профилей UA выставляются вертикально в направляющие и через них закрепляются к полу и потолку дюбелями с помощью специальных регулируемых кронштейнов. Верхний контур дверного проема ограничивается горизонтальным отрезком профиля ПН, закрепляемым аналогично перемычкам.

Установка перемычек

Перемычки изготавливаются из направляющей планки и устанавливаются в горизонтальном положении между стойками в расчетных местах горизонтальных стыков листов ГК. Для этого отрезается профиль длиной на 20 см больше, чем расстояние между стойками. Затем с обеих сторон отмеряется по 10 см и полки разрезаются под углом 45° от намеченной линии к краям полок. После чего края отгибаются под прямым углом. В каждой горизонтальной линии перемычки монтируются поочередно, чередуя отогнутыми концами вверх и вниз.

Таким образом, отогнутые части надеваются на стойки и не мешают друг другу. Закрепляются перемычки также с помощью просекателя. Когда каркас установлен, вдоль примыкания к потолку наклеивается разделительная лента с целью исключить появление трещин в углах.

Дополнительные элементы

В комплектующие для ГКЛ входят также подвесы и разнообразные соединители, саморезы и дюбели. Применяются следующие вспомогательные элементы.

1. Прямой подвес для CD. Деталь крепится к потолку или стене на саморезы или дюбели. Подвес изгибают буквой «П». Длина изделия составляет 7,5, 12,5 и 30 см.

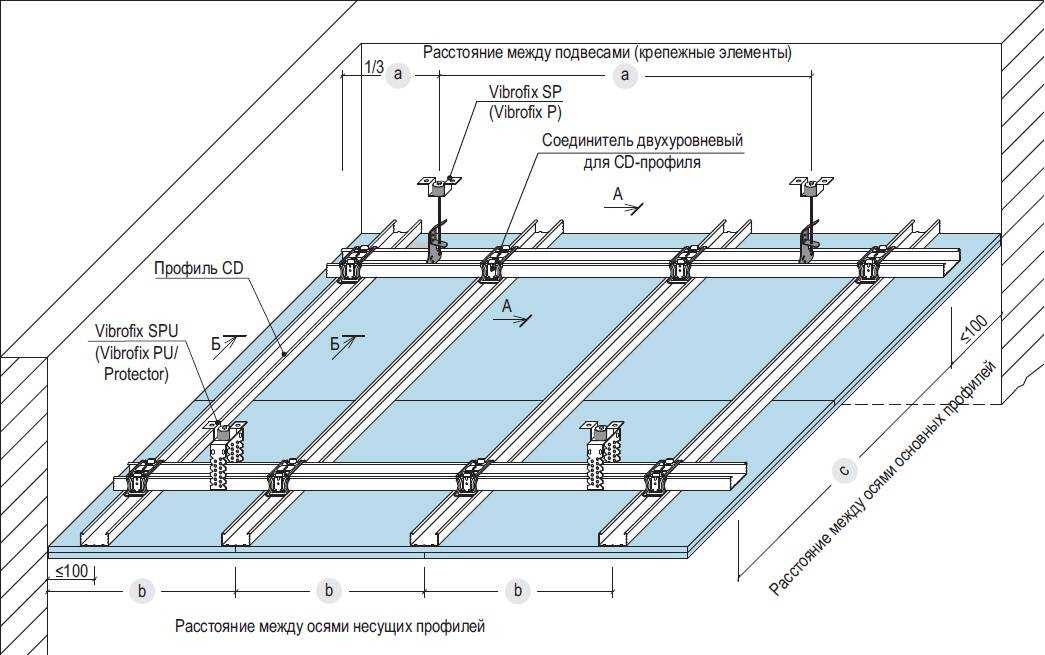

2. Соединитель двухуровневый («бабочка») применяют для крепления CD друг к другу крест-накрест. Деталь сгибается буквой «П» и крепится саморезами по металлу к профилям, по одному на краях.
3. Соединитель одноуровневый («краб») служит для закрепления профилей на одном уровне. При нагрузке до 20 кг для крепления не нужны саморезы: достаточно просто защелкнуть соединитель.
4. Удлинитель продольный применяют для наращивания CD. Его вставляют с торца внутрь и крепят двумя саморезами.
5. Соединитель угловой обеспечивает Т-образное соединение на одном уровне наподобие «краба».

История появления металлического профиля

В конце 19 века в густонаселенных городах мира возникла необходимость увеличения высоты строений. В 1885 году американец М. Барона Дженни использовал металлические стойки, проходящие через всю высоту строения, а в 1890-м его соотечественником Салливеном был предложен другой вариант – поэтажные пояса. Так получилась металлическая этажерка, которую мы с вами теперь называем каркасом. Ее рекордом был 40-этажный дом.

Но человек – натура неугомонная, имея помещение, ему хочется его реконструировать, установить дополнительную стену или перегородку. Для этих целей раньше использовали деревянные каркасы. Но они не всегда практичны, а также требуется уход за натуральным материалом, да и вес у конструкции достаточно большой, что не всегда благоприятно сказывается на основании строения.

Металл хорошо подходит для каркаса, он прочный, правда, очень тяжелый. Великолепно ведет себя при постройке домов и различных строений, но вот перегородка в квартире из него получится очень тяжелой, что создаст большую нагрузку на перекрытие и фундамент.

Но в 1926 году в США появился метод прокатки высокопрочных алюминиевых листов. С этого времени стало развиваться машиностроение, и с помощью специализированного нового оборудования стали раскатывать металлические листы, придавать им определенную форму. Так появился металлический профиль.

Преимущества металлического профиля

Вторая половина 20 столетия ознаменовалась тем, что строители стали постепенно при возведении внутренних перегородок и стен заменять деревянный каркас на металлический профиль.

Чем он так приглянулся специалистам?

Выставив все элементы каркаса в один уровень и обшив их гипсокартоном, можно быстро получить фактически идеально ровную как вертикальную, так и горизонтальную поверхность. Профиль монтируется абсолютно во всех помещениях, даже в тех, где сохраняется повышенная влажность. Благодаря его свойствам надежно защищает от воды, огня и другой агрессивной среды.

Металлический профиль для перегородки из гипсокартона очень удобен в работе:

• легко режется специализированным инструментом и монтируется;
• его можно гнуть, придавать различную форму, не прибегая к помощи механизмов. Это очень удобно, когда необходимо создать многоуровневый потолок, арку или фигурную перегородку. С этим материалом возможно воплотить в жизнь абсолютно любой, даже самый креативный проект.

Единственным минусом является стоимость профиля. Но разве для качественного изделия это существенный показатель? Ведь стеновой профиль:

• прочен,
• долговечен,
• износоустойчив,
• водостоек,
• огнестоек,
• легок,
• быстро монтируется,
• применяется в любой период времени года и при различных погодных условиях.

При наличии соответствующего материала, инструмента и обладая достаточной информацией, даже не специалист может самостоятельно собрать каркас и установить гипсокартон.

Применение крабов для гипсокартона

Соединитель краб используется в целях крепления двух профилей крест на крест. Толщина – 0,06см, способ крепления – защелкивание на профиле или же при дополнительной нагрузке (более 20кг на 1кв.м.) при помощи двух самоврезающихся шурупов.

https://youtube.com/watch?v=B3KIOOQsScY

Краб для профиля позволяет значительно ускорить процесс сборки, особенно, что касается больших площадей. Он с легкостью заменяет перемычки, которые бы могли использоваться, чтобы конструкция получалась более жесткой. Изделие имеет усики, как раз обеспечивающие жесткость в соединении. Популярность применения «крабов» обусловлена тем, что они значительно увеличили производительность монтажных работ. При этом данные комплектующие для гипсокартона оставляют профиль идеально ровным, без каких-либо перепадов и вмятин.

Сфера применения «крабов» такова:

• соединение элементов подвесного потолка;
• выравнивание каркаса под будущие гипсокартонные стены;
• использование в создании перегородок;
• помогает создавать металлоконструкции, так как соединитель легко «корректируется» при помощи ножниц (для работ с металлами).

Именно благодаря своей универсальности, такие комплектующие достаточно востребованы.

Применение двухуровневых соединителей

«Бабочки» для гипсокартона используются для элементов каркаса, когда их надо скрепить на разных уровнях. На каждый край накручивается по саморезу. Применяются в создании многоуровневых конструкций.

Такая деталь изначально крепится к верхнему профилю, там защелкивается и уже после, надевается на нижний элемент. Так как в процессе эксплуатации металлокаркаса, есть вероятность сдвига соединителя, его предварительно закрепляют саморезами (3,5х9,5). Фиксация происходит на верхнем уровне.

«Бабочки» позволяют создать конструкцию намного прочнее и жестче, чем обыкновенные переходники. Поэтому их часто применяют на больших площадях.

Фурнитура для крепежа гипсокартона.

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

• Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
• Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
• Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
• Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
• Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
• Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.

Виды металлических профилей

В продаже можно найти разные профили для потолка – сплошные и перфорированные, с различным сечением и габаритными размерами. Каркас многоуровневого потолка изготавливается из направляющих и несущих профилей, а также стоечных элементов. Для одноуровневого покрытия понадобятся только рейки CD и UD (потолочные и направляющие). Также они применяются при каркасной технологии выравнивания стен и потолков.

Не так часто используют рейки UW, которые предназначены для формирования каркаса сложных многоуровневых конструкций. Для сооружения каркаса нужно приобрести элементы нужного типа, определить шаг их установки, а также ширину сечения каждой детали. Чтобы выбрать подходящие профили, необходимо знать их характеристики и назначение. С этой целью мы рассмотрим параметры и особенности каждого элемента отдельно.

Стоечный элемент CD и UD

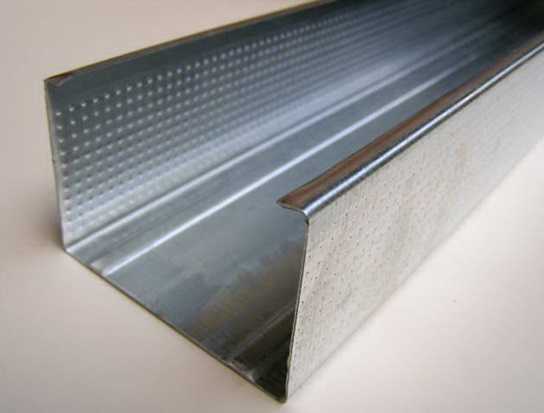

Потолочная рейка или профиль CD предназначен для сооружения продольных и поперечных перекладин несущего каркаса. Он изготавливается из высокопрочной стали, а для защиты от коррозии имеет оцинкованное покрытие.

Существуют следующие размеры потолочного профиля для гипсокартона:

• стандартная ширина составляет 6 см;
• высота профиля – 2,7 см;
• его длина бывает 3 и 4 метра;
• толщина стали немного отличается у каждого производителя, но находится в районе 0,4-0,6 миллиметров.

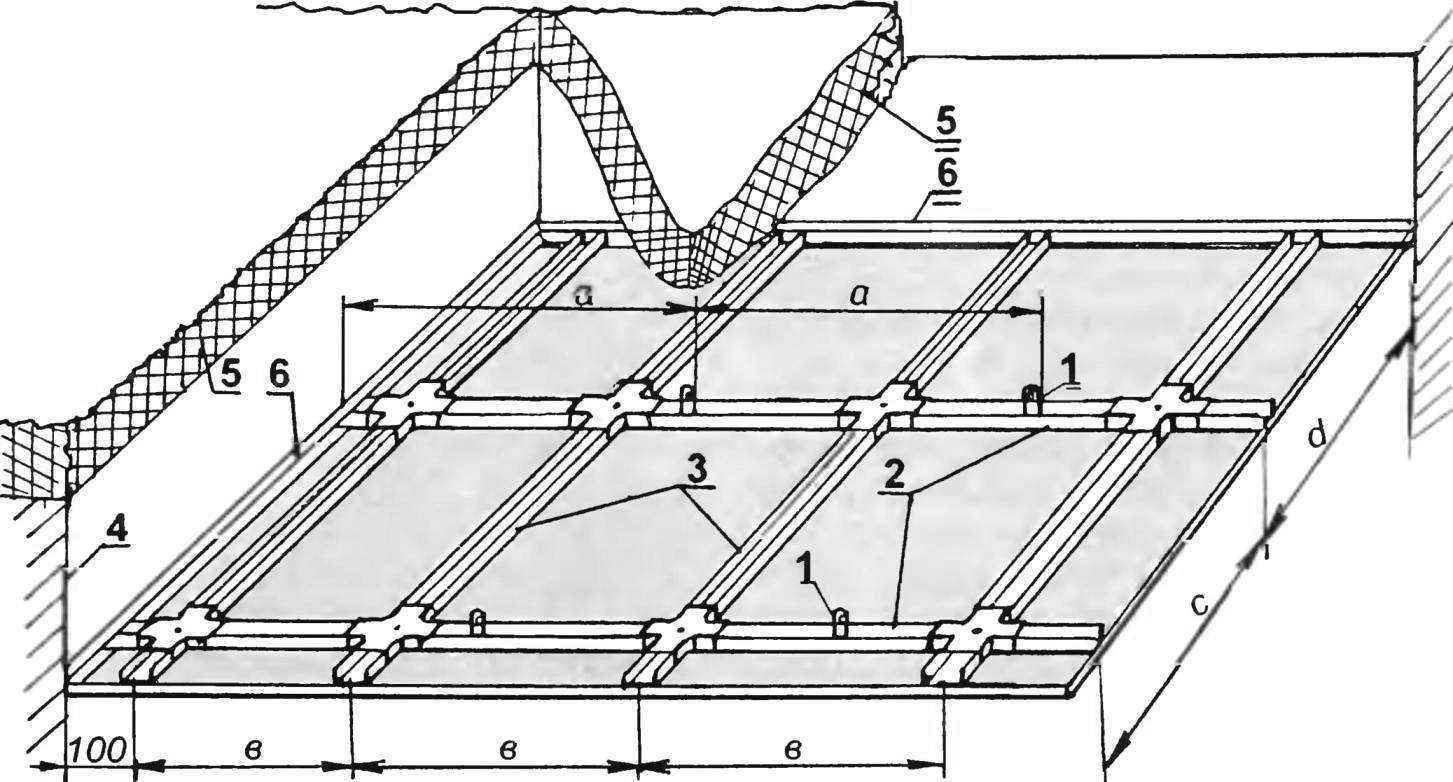

Продольные потолочные рейки в каркасе потолка устанавливаются с шагом 60 или 40 см. В первом случае сооружается обычная обрешетка, а во втором – усиленная. Оба шага кратны ширине плиты гипсокартона, которая составляет 120 см. В итоге на один лист приходится по 3 или 4 металлических рейки.

Рейка крепится к базовому потолку на регулируемых или перфорированных подвесах. Также при сооружении каркаса не обойтись без направляющего профиля. Торцы потолочных реек заводятся между полками этого элемента, закрепленного на стенах по периметру помещения. Полки и широкая сторона потолочной рейки имеют профилированную поверхность.

Несущий профиль

Рейка с маркировкой UW является несущим элементом обрешетки. Она имеет такое же назначение, как потолочный профиль, но немного отличается от него габаритными размерами. Длина рейки доходит до 3 или 4 метров, высота составляет всего 4 см, а ширина находится в пределах 5-10 см. Профиль изготавливается из стали толщиной от 0,4 до 0,6 мм.

Несущий элемент обычно используют при создании фигурных потолков. Первый сплошной ярус потолочной конструкции обычно сооружается из потолочных и направляющих реек, а для устройства второго фигурного уровня применяют UW-рейку. Она может крепиться непосредственно на каркас первого уровня или монтироваться на подвесах. Профилированная поверхность есть только у широкой стороны этого элемента, а его полки гладкие.

Направляющий

Чаще всего при сооружении различных конструкций используется профиль UD. Как правило, при возведении потолочного каркаса направляющий элемент монтируется на стены по периметру помещения. Также с его помощью оформляют край нижнего яруса в месте перепада высот. Для придания элементу необходимой жесткости его широкая сторона имеет профилированную поверхность, а полки элемента гладкие.

Габариты профиля следующие:

• длина может быть 3 или 4 метра;
• ширина – 2,5 см;
• высота – 2,5 см;
• толщина стали находится в пределах от 0,4 до 0,55 мм.

В продаже есть направляющие рейки с перфорацией и без нее. Первый вариант подходит для крепления к нему других элементов каркаса. Профиль потолочный направляющий предназначен для поддержки CD-рейки, которая заводится торцом в паз UD-планки и крепится к ней саморезами.

Комплектующие – подвесы и соединители

Сами по себе профили, выполняющие роль балок, бесполезны – их нужно крепить к потолочному перекрытию и соединять между собой. Эту задачу на себя берут соответствующие комплектующие – подвесы и соединители. Рассмотрим их несколько подробнее.

Второй по важности элемент каркаса после профилей – П-образный подвес. Грубо говоря, это скоба из катанной стали шириной 27 мм и высотой 60 мм. Ширина соответствует ширине ПП-профиля

«Лапки» подвеса по своей длине имеют множество парных отверстий с равным промежутком. Основание элемента имеет отверстия для крепежа – анкерных болтов для бетонных перекрытий и саморезов для деревянных. На подвесы припадает наибольшая нагрузка, поэтому экономить на их количестве нельзя ни в коем случае

Ширина соответствует ширине ПП-профиля. «Лапки» подвеса по своей длине имеют множество парных отверстий с равным промежутком. Основание элемента имеет отверстия для крепежа – анкерных болтов для бетонных перекрытий и саморезов для деревянных. На подвесы припадает наибольшая нагрузка, поэтому экономить на их количестве нельзя ни в коем случае.

Цены на потолочный профиль

потолочный профиль

Подвес прямой, 1,0 мм

Виброизолирующие потолочный подвес

Задача, выполняемая соединителями, понятна из их названия – соединять между собой профили в определенном положении. Существует множество разновидностей этого элемента.

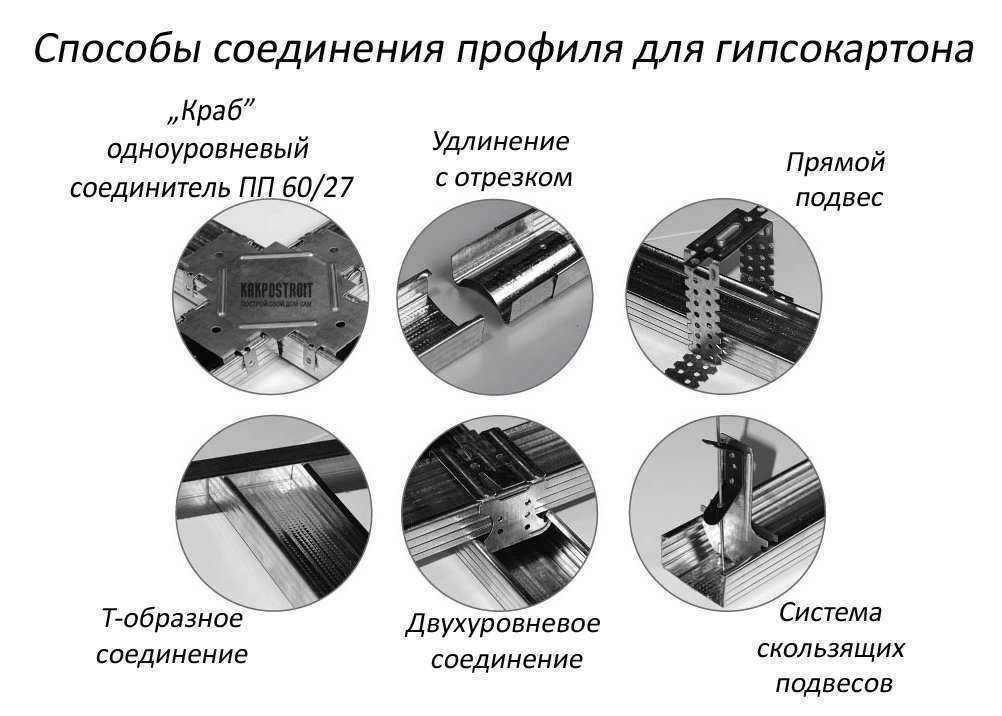

Способы крепления профиля для гипсокартона

1. Продольный – служит для соединения ПП друг с другом. Таким образом, с помощью этого соединителя создаются протяженные конструкции, для которых длины одного профиля было недостаточно.
2. Угловой – представляет собой отрезок профиля с пропилом в центре и сгибом там же. Используется для соединения ПП под прямым, тупым или острым углом (в зависимости от конструкции каркаса).
3. Т-образный – соединяет один ПП, примыкающий к другому. Допускается не только перпендикулярное расположение профилей с Т-образным соединителем, но и под различными углами, так как элемент имеет сгибы.

4. Соединитель типа «краб» — предназначен для соединения между собой трех-четырех потолочных профилей крест-накрест на одном уровне.

5. Двухуровневый соединитель – выполняет ту же задачу, что и «краб», но здесь один ПП располагается выше другого.

Типы гипсокартонных листов

Заводы – изготовители выпускают гипсокартонные листы(ГКЛ) для стен нескольких типов,которые классифицируются по области применения:

• Обычный стеновой гипсокартон (ГКЛ)применяется при облицовке внутренних стен и создания межкомнатных перегородок в помещениях с нормальным уровнем влажности, имеет,как правило, светло-серый или бежевый цвет. Стандартные размеры листа составляют: длина от 2500 до 3000 мм,ширина 1200 мм,толщина 12,5 мм. Весит один стандартный лист площадью 3 м2 – 29 кг.Зачастую ремонтно-строительные работы выполняются в квартирах многоэтажных домов, и гипсокартон приходится поднимать вручную по лестнице,поэтому показатель значения веса так важен при планировании ремонта.
• Влагостойкий гипсокартон или сокращенно ГКЛВ предназначен для отделки стен помещений с повышенной влажностью (санузлы,ванные комнаты,душевые). Картон на листах ГКЛВ зеленого цвета и пропитан водонепроницаемым составом.Отлично зарекомендовал себя материал в качестве создания основы под керамическую плитку в санузлах.Размеры ГКЛВ совпадают с размерами обычного гипсокартона(2500 мм х1200 мм х12,5 мм).
• Огнестойкий гипсокартон (ГКЛО) имеет розовый цвет листов и применяется в помещениях с повышенной требовательностью к пожарной безопасности.

Нюансы монтажа гипсокартона на трескающиеся стены

Как монтировать гипсокартон на трескающейся стене. Следует начать с подготовки такой поверхности к монтажу. Вообще лучше не устанавливать каркасную конструкцию к такой поверхности. Необходимо провести очищение старого покрытия, которое начало трескаться.

Необходимо провести очищение старого покрытия, которое начало трескаться.

Если трескается сама стена, то все дефекты закрываются шпатлевкой, и такую поверхность необходимо прогрунтовать в 2 слоя, чтобы получить более надежную основу. Для нанесения грунтовки можно использовать валик с длинной ручкой, в углах работаю с помощью малярной кисточки. Между нанесениями слоев необходимо ждать полной просушки каждого.

После того, как грунтовка высохнет полностью уже можно приступать к построению каркасной конструкции. Узнать сколько требуется времени для высыхания грунтовочного раствора, можно прочитав инструкции на его упаковке.

Если не подготовить такую поверхность, то со временем ухудшится надежность закрепления каркаса, и самого гипсокартона. Конструкция может слишком быстро разрушится, что приведет к большим тратам, чем потребуется для подготовки поверхности.

Если трескается сама стена, то все дефекты закрываются шпатлевкой.

Шаг крепления регулируемых подвесов

Такой элемент применяется для сооружения многоуровневого потолка. Подобные конструкции отличаются большим весом, потому нужен жесткий, прочный каркас. Если разместить каждый подвес с большим шагом, то этого добиться невозможно. Из этого следует, что придется выдержать как можно меньшее расстояние.

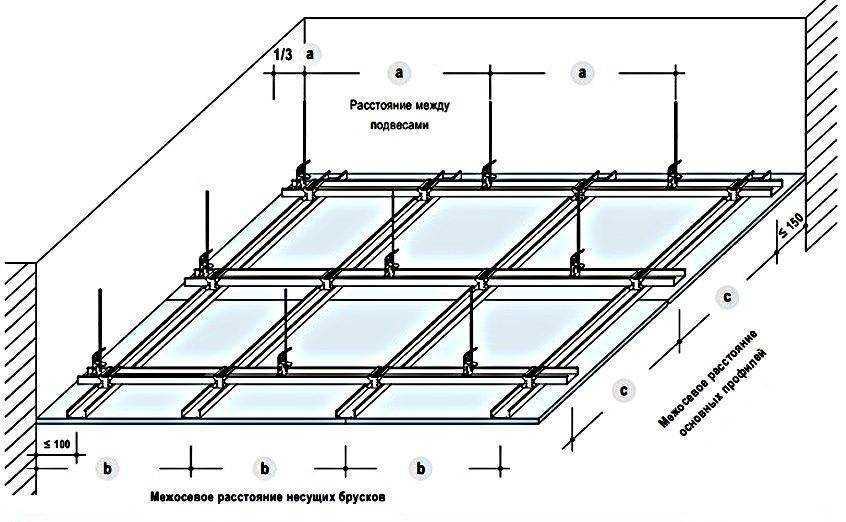

Каркас подвесной системы

При установке следуйте правилам:

• монтаж проводится на линии несущих профилей;
• если производится потолок в 1 ярус, то рекомендуется делать меньшее расстояние между креплениями;
• первый подвес устанавливается не более чем в 40 см от стены;
• каждый последующий подвес размещается с шагом 120 см.

Регулируемые крепления на гипсокартонный потолок

Монтаж предусматривает расчет жесткости каркаса с учетом того, сколько весит гипсокартонный потолок. Фиксируют регулируемый подвес при помощи анкерных дюбелей. Расстояние между креплениями играет большую роль в сооружении конструкции. Отнеситесь к этому ответственно, следуйте инструкции по установке, чтобы монтаж прошел успешно, а конструкция прослужила долгое время.

Монтаж каркаса дверного проёма

Каркас под проём делается в двух версиях:

1. В обычный стоечный профиль ПС, усиленный деревянным брусом, который вкладывают в середину профиля.
2. С использованием специального профиля УП, толщина металла которого 2 мм.

Каркас дверного проема

Обычно первый вариант применяется в любительском исполнении. В этом случае ПС профиль крепится к полу и потолку к обычным профилям ПН с проёмом на 20 мм шире дверной коробки. В него вкладывается деревянный брусок 50 мм х 50 мм. Брус вкладывается и в верхнюю перемычку, которая тоже выше дверного проёма на 20 мм. Дверная коробка крепится к каркасу обычными шурупами по дереву через металлический профиль в деревянный брус.

Во втором и технологически верном варианте применяются специальные профили с толщиной металла в 2 мм. Это усиленный профиль и предназначен выдерживать нагрузки дверей. Они также монтируются в проём под дверную коробку с зазором в 20 мм по ширине и высоте. А вот крепление их к полу и потолку производится специальными соединительными металлическими уголками толщиной 2 мм.

Крепление уголка к полу и потолку по обычной схеме дюбель-гвоздь. Крепление профиля к уголку надо производить только специальными болтами с гайками и шайбами, которые имеются в комплекте. Поперечная перемычка может быть сделана из обычного профиля ПС. В него надо вложить деревянный брус для крепления дверной коробки, а правильнее будет установить из профиля УП.
