Арматурогиб своими руками (34 фото): чертежи ручного станка для гибки арматуры, самодельное гибочное приспособление из уголка

Технические проблемы

Часто задаваемые вопросы.

Не меняется реверс

К примеру, у станка не изменяется реверс. Для того, чтобы решить данную проблему нужно осмотреть трехфазный двигатель, а конкретно протестировать его в холостом режиме работы. Если при холостом ходе наблюдаются такие же изменения, то скорее всего двигатель нужно менять или ремонтировать.

Вибрация

Станок СГА-1, применяющийся для гибки арматуры. Фото ПромСтройМаш

Еще одна распространенная проблема — вибрация станка, даже в виду отсутствия заготовки. Это может говорить о том, что двигатель работает в неправильном режиме, либо главная центральная ось разбалансирована, либо аппарат недостаточно хорошо закреплен на полу, либо подкладка между аппаратом и полом неровная или установлена под углом.

Другие вопросы

Также возможен выход гнутых валиков за рабочую плоскость. Иными словами, механизм стремится согнуть деталь за пределами рабочего стола. Данная проблема характерна для станков, у которых нарушена преобразующая шина, то есть поломка произошла на программном уровне. Контрольная панель не преобразует должным образом команды, передаёт механизму неверное указание и неверные координаты вращения и давления.

Ещё одна разновидность такой поломки — это нормальные показания на контрольной панели и некорректная работа механизма в реальности. То есть, на пульте управления оператор будет наблюдать, что процесс идет по стандартному алгоритму, а заготовка не будет гнуться или будет гнуться неправильно. В этом случае нужно осмотреть операционную систему станка. Возможно, придётся поменять программное обеспечение или установить его заново.

Еще одна распространенная проблема, которая может быть связана как с аппаратной частью, так и с механической — это вылет заготовки. Другими словами, при установке заготовки она не гнется должным образом, а слетает с валиков. Причины могут быть следующие: первая и самая распространенная — нарушение целостности стенок крепежа; вторая — вывод из строя зажимных валиков, третья причина — нарушения в программной оболочке, которые провоцируют слишком быструю или некорректную работу механизма. Перед началом работы рекомендуется вынимать зажимные гнущие валики и центральный вал и вставлять их заново для того, чтобы осмотреть пазы и целостность все системы, продиагностировать аппарат на наличие повреждений.

ВАЖНО! Станки относятся к механизмам потенциальной повышенной опасности. Поэтому рекомендуется обращаться к специалистам, а не ремонтировать их собственными силами, даже при наличии опыта у исполнителя. Ведь поломка механизма может обернуться не только сбоем во всей электронной сети

потери времени, снижением объемов продукции, но и травмой оператора станка

Ведь поломка механизма может обернуться не только сбоем во всей электронной сети. потери времени, снижением объемов продукции, но и травмой оператора станка.

Станок из уголка

Порядок действий, по изготовлению приспособления для гибки арматуры из уголка:

Уголки нарезают по размерам, как указано в чертеже.
Разрезают стальной П-образный профиль, чтобы его длина составила 1 м. Он будет выполнять роль станины.

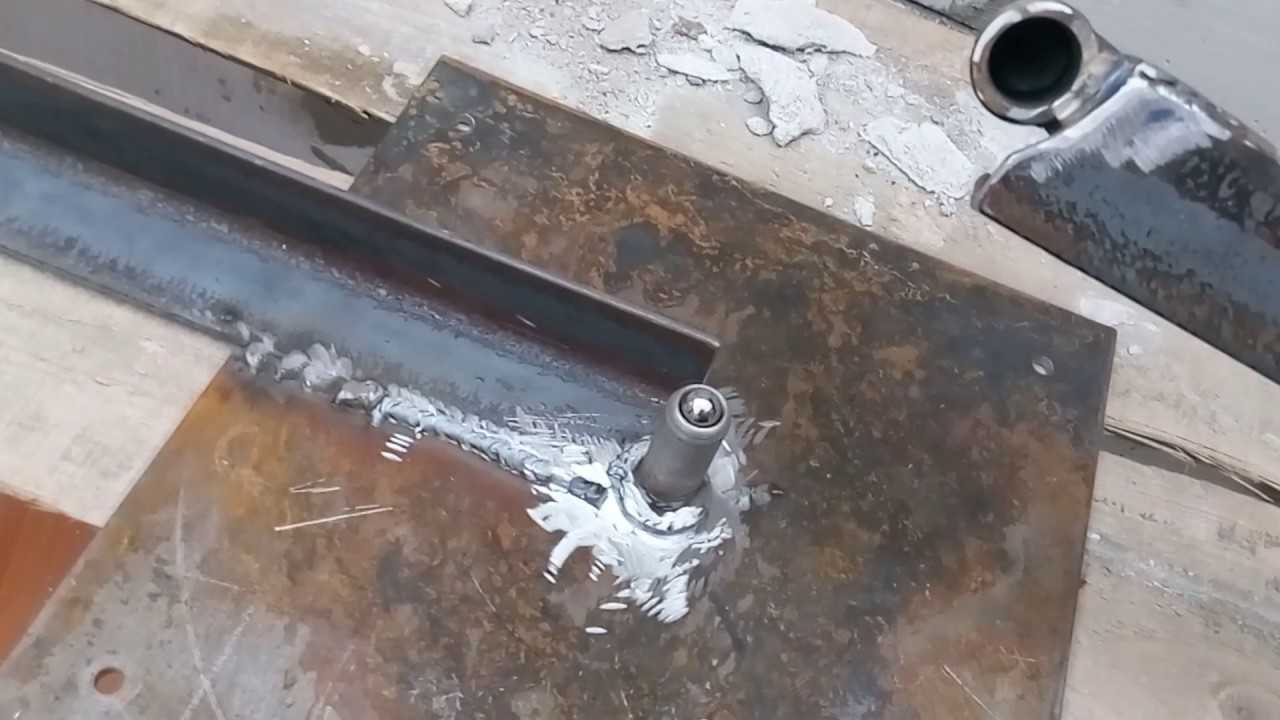

К станине посередине приваривают штырь из толстой арматуры.
Отрезаем кусок трубы, диаметр которой позволяет её надеть на приваренный штырь.
Перпендикулярно вваренному штырю приваривают уголок. Затем в нём просверливают отверстие под внутренний диаметр трубы.
Уголок с трубой надевают на штырь. Затем отмечают место для приваривания отрезка уголка, снимают подвижную часть и приваривают вторую часть уголка.
К концу подвижной конструкции приваривают кусок арматуры. Он будет выполнять роль рычага. На его противоположный от крепления конец нужно закрепить удобную рукоятку.
К станине приваривают арматурные ножки.
Ось арматурогиба рекомендуется смазать, чтобы продлить срок её эксплуатации за счёт снижения трения деталей при работе.

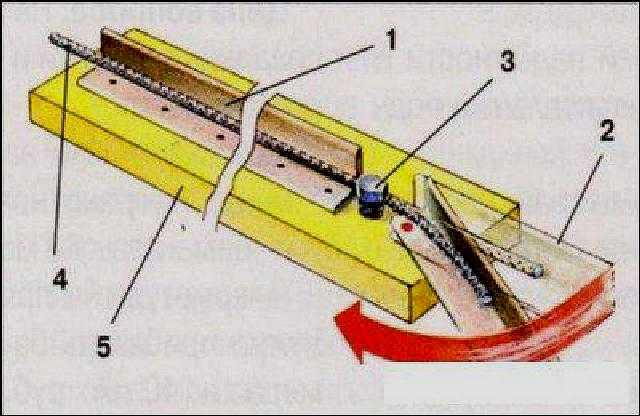

Существует более простая конструкция арматурогиба из уголка. Необходимо 2 уголка по 80 см, с толщиной металла минимум 5 мм. Понадобятся шпильки, 3 отрезка по 10-15 см, и один 20 см.

Порядок действий следующий:

К одному из уголков привариваем две шпильки, с помощью них мы будем крепить уголок к столу.
Ко второму уголку привариваем на краю кусок трубки. Это будет наша подвижная часть.
К другому концу уголка привариваем шпильку. На нее одеваем кусок трубы и навинчиваем две гайки. Это будет наша рукоятка.

Простота конструкции и мобильность, позволяет перевозить его с одного строительного объекта на другой и крепить к любому столу, станок станет отличным помощником при армировании ленточного фундамента, перекрытия и других железобетонных конструкций. Данный арматурогиб позволяет гнуть арматуру диаметром до 14 мм.

При помощи каких устройств можно согнуть арматуру в домашних условиях

За всю историю развития технологий металлообработки и строительства человечество изобрело множество приспособлений для гибки арматуры. Все они объединены одним принципом действия, а отличие состоит в диаметре сгибаемой арматуры и конструкциях оборудования.

Любую деталь, которую подвергают изменениям, фиксируют между упорным и центральным роликом (валом) специального оборудования. Третьим гибочным роликом металл выгибают в требуемую сторону на нужный угол. Закругление можно выполнить как по часовой стрелке, так и против. Упорный вал служит препятствием для деформации. Он не позволяет сдвинуться или провернуться незадействованной части заготовки.

Выделяют два главных варианта таких устройств:

Приводные станки, помимо специальных, функционируют по одной схеме. В качестве рабочего элемента выступает диск, насаженный на вертикальный вал, который вращается в горизонтальной плоскости. На самом диске закреплены центральный и изгибающий пальцы между которыми и закладывается арматура. Упорный ролик закрепляется на стойке, при вращении диска в него упирается арматура и под действием изгибающего пальца выгибается вокруг центральной втулки.

Станки могут отличаться по производительности, мощности и в зависимости от назначения делятся на три группы:

сверхтяжелой – диаметр прутков 40-90 мм;
тяжелой – 20-40 мм;
для легкой арматуры – 3-20 мм.

Такое устройство может сгибать несколько прутков одновременно. Изготавливается также оборудование для малых диаметров от 3 до 90 мм. Если понадобилось создать сложную конструкцию с разными углами сгиба, то следует использовать гидравлический станок, который может гнуть прутки намного качественнее, без образования изломов и кладок на поверхности заготовок. На подобном станке производятся изгибы под углом до 180 о .

Ручные инструменты производят разных видов, включая и переносные. Они довольно просты в эксплуатации и доступные по стоимости. Для работы с арматурой можно обзавестись как специальным станком, так и трубогибом. Это устройство монтируют на верстаках. Большая их часть предназначена для частного строительства и практически не используются для больших объёмов работ.

Подбор оборудования для гибки ориентируется на диаметр арматуры и сложность работ. Перед тем как начинать обработку металла, нужно учесть, что разные части прута подвергаются разным напряжениям, внутренняя – сжатию, а внешняя – растяжению.

Неправильный выбор станка или варианта его использования приведут к появлению деформаций (складки и изломы), что повлечет к повреждению арматуры. По этой причине требуется точное определение размеров заготовки, грамотная настройка оборудования и жесткая фиксация прутка.

Как согнуть арматуру в домашних условиях: самодельные устройства

Станки для гибки арматуры выполненные своими руками часто применяются в частном строительстве. Вариантов их изготовления множество, но практически все они похожи на заводские ручные. К металлической плите или станине приваривается упорный уголок или штырь. Затем монтируют поворотную платформу, оснащенную рычагом, гибочными и центральным штырями. Расстояние между компонентами конструкции зависит от диаметра арматуры, которую нужно будет гнуть. Ножки станины нужно прикрепить к полу, что даст возможность работать с прутьями толщиной 6-12 мм.

Выполненная на полу конструкция будет переносным вариантом. Однако для нее требуется предусмотреть способ крепежа по месту работы. Как правило, это отверстия под болты. Также можно приварить с обратной стороны плитки два или больше штырей, которые будут вставляться в отверстия основы. Однако нужно учитывать, что возможности подобного станка будут ограничены – диаметр гнутой арматуры не более 10 мм.

Как согнуть арматуру в домашних условиях своими руками

Когда специальное оборудование отсутствует, то это не означает что исчерпались все варианты, так как согнуть прут можно самостоятельно. Однако требуется помнить, что ручная гибка на порядок травмоопасней и сложней. Любое необдуманное движение или действие может привести к тому, что арматура или импровизированное оборудование спружинят или выскользнут.

Тонкие прутки до 8 мм при достаточной физической подготовке можно согнуть вручную без каких-либо приспособлений. Однако следует учитывать, что качество изгиба будет соответствующим. Подобная арматура вряд ли полностью сможет соответствовать требуемым параметрам.

Если нет специнструмента

Сгибать арматуру (до 8 мм) для фундамента возможно и без специализированного станка. Но здесь есть один нюанс – не будет точного контроля за радиусом сгиба. Это ухудшает прочность и стойкость конструкции. Вариант больше уместен для прутков, которые будут нести конструктивную функцию каркаса.

Работы выполняют по этапам:

к верстаку или к прочному столбу, стене на расстоянии 15-20 см фиксируют прочные болты, дюбеля;
на арматурном прутке ставят отметку на точке будущего сгиба;
арматуру вставляют в металлическую трубку-рычаг (шире диаметром), которая не должна доходить до отмеченной точки на 2-4 см;
конструкцию размещают отмеченной точкой у верхнего болта и с правой стороны от него, нижнюю часть – слева от нижнего болта;
оказывая физическую силу на рычаг (сверху вниз), изгибают пруток до нужного сгиба (в левую сторону).

Результат – аккуратный и точный сгиб требуемой конфигурации за минуты.

Возможен еще более простой вариант без станков и приспособлений. Потребуется только строительный метр (для отметки размеров), колышек и доски. Гнуть арматуру пошагово:

на земле устанавливают колышек-метку и от него в заданной точке укладывают доску;
на доску кладут арматуру (ее конец касается колышка) и сверху закрывают второй доской;
устанавливают на вторую доску сверху ногу, фиксируют;
арматуру берут рукой и аккуратно тянут на себя (от колышка), придавая требуемый сгиб.

При строительстве небольших сооружений этот способ гарантирует хороший результат за несколько минут.

Видео о том, как согнуть арматуру без инструмента:

Еще один дополнительный вариант

Схема вязки арматуры проволокой.

Если вам неважно сохранение толщины, гнуть арматуру можно с помощью сварки, то есть сначала разогреть, а потом согнуть. Сгибание в этом случае происходит очень легко, главное соблюдать меры безопасности, чтобы не обжечься о разогретый металл

Либо используя болгарку, подрезать прут с одной стороны, а потом произвести сгиб

Либо используя болгарку, подрезать прут с одной стороны, а потом произвести сгиб.

Также можно использовать для этого паяльную лампу и молоток. Для удобства можно применять какое-либо приспособление, чтобы закрепить арматуру, например, тиски.
Но на самом деле это не обязательно, если у вас есть помощник. Разогреваете арматуру паяльной лампой и сгибаете либо вручную, либо с помощью молотка. Есть разные способы разогреть арматуру, горячий металл гнуть просто, однако нужно знать и еще кое-что. Этот способ значительно снижает прочность арматуры и не годится для устройства фундамента, на который предполагается высокая нагрузка. Поэтому прежде чем решиться на такой способ, посоветуйтесь с профессионалами или самостоятельно произведите расчеты.

Строительные умельцы с выдумкой подходят к этому делу, к примеру, используя для сгибания металлических прутов два рядом расположившихся дерева. Естественно, не на каждом участке растут деревья, но вполне возможно, что вы придумаете что-то свое, новое, оригинальное и удобное.

Станок для гибки арматуры своими руками.

Строительство объектов любого назначения периодически требует изгибать арматуру. Материал, из которого она производится, не позволяет сделать этого, не применяя специального оборудования или инструмента. Нужен гибочный станок для арматуры, наличие которого позволяет не просто изгибать арматуру, но и выполнять из неё требующиеся изделия (петли и т.п.).

Как работает подобный станок.

Независимо от того, каким образом изготовлен станок (самостоятельно, либо на заводе) и какую конструкцию они имеют, принципы работы у них одинаковые. Если рассматривать станок для гибки арматуры, чертёж этого устройства будет иметь стационарный упор, находящийся на станине, которому может быть придана форма прямоугольная, либо круглая, в зависимости от марки изделия. Часть конструкций оборудована специальным фиксатором для детали (зажим), другие обходятся без такового.

Еще в конструкции присутствует пара валов. Центральный (размещён неподвижно) и гибочный – является подвижным. Станок ручной для гибки арматуры обеспечивает изгиб арматурного прутка вокруг неподвижного вала в центре конструкции. Ось последнего является центром совершаемого вращения. Промежуток между валом в центре и упомянутым выше упором, равен max диаметру прутка, который можно на станке изогнуть. Для моделей, считающихся ручными, это 16 миллиметров.

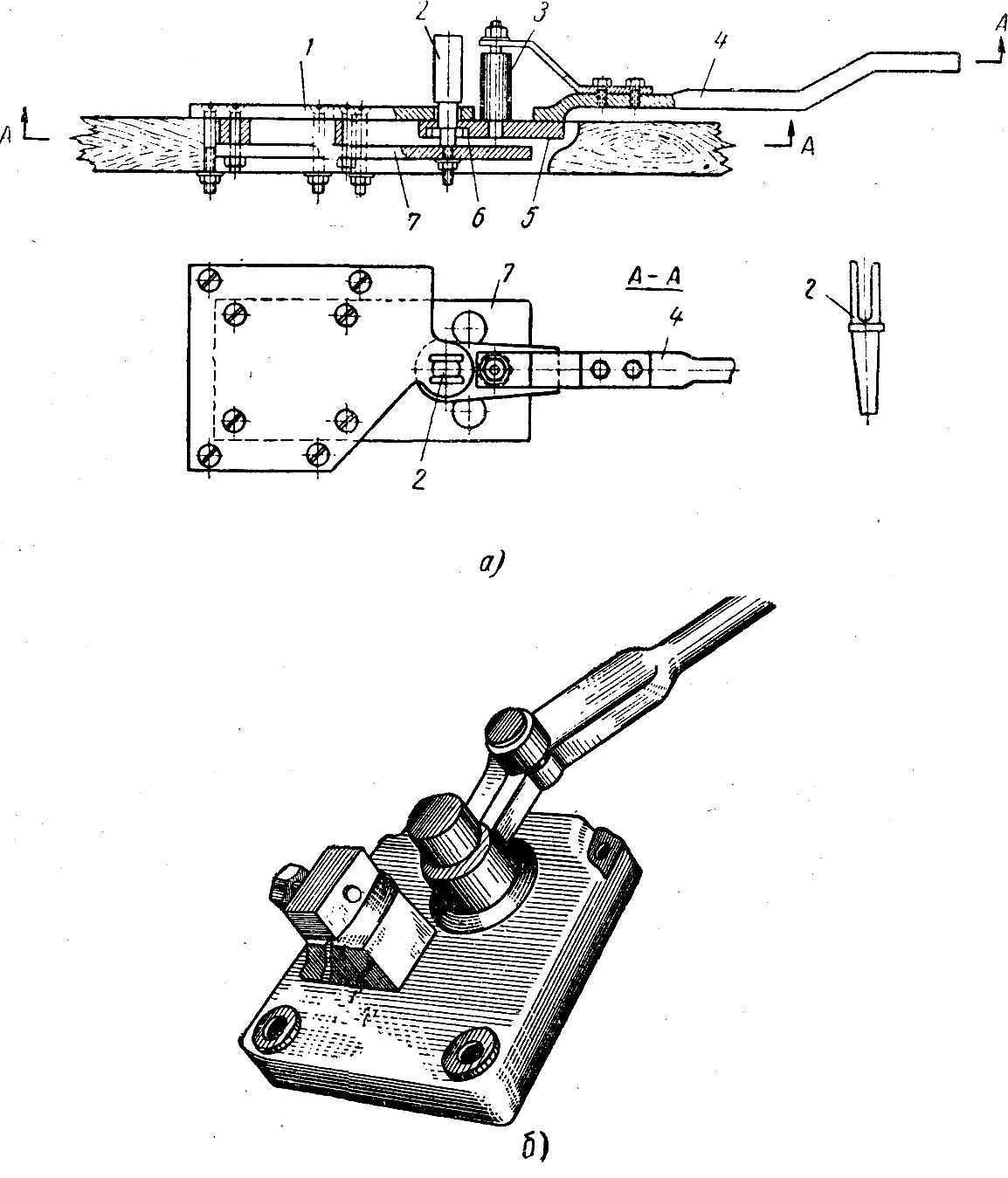

Чертежи станка для гибки арматуры своими руками демонстрируют, что вал, используемый для изгибания арматуры, соединяется с центральным специальной серьгой. Она продолжается длинной ручкой. Чтобы снизить нагрузку и увеличить плечо, эта ручка удлиняется надеваемой на неё трубой. Станина прибора имеет специальный упор. Он, по прикрепленной линейке, позволяет замерять угол, на который изгибается арматура.

Сгибаемый пруток ставится между двумя токами упора: одна – это центральный вал, и другая – упор. Под влиянием гибочного вала пруток гнётся по ходу часовой стрелки или против. Упор фиксирует оставшуюся часть прутка, не позволяя ей перемещаться.

Существующие типы станков.

• Ручной станок, приводимый в действие мускульной силой человека. Как правило, он имеет незначительные размеры и небольшую массу. Можно приобрести готовый, либо изготовить такое устройство самостоятельно. Схема станка для гибки арматуры весьма проста. Но по техническим возможностям самодельное изделие может даже превосходить заводской станок.

Самодельный станок для гибки арматуры прост по конструкции и может быть оперативно изготовлен из подручных материалов. Именно этим объясняется наличие огромного количества подобных самоделок разных конструкций на строительных площадках. Особенно в частном домостроении. Эти станки практически повсеместно становятся достойной альтернативой образцам, изготовленных на заводах.

Ручные станки. Плюсы и минусы изделия.

• Ограничения по размеру изгибаемой арматуры (16 мм).

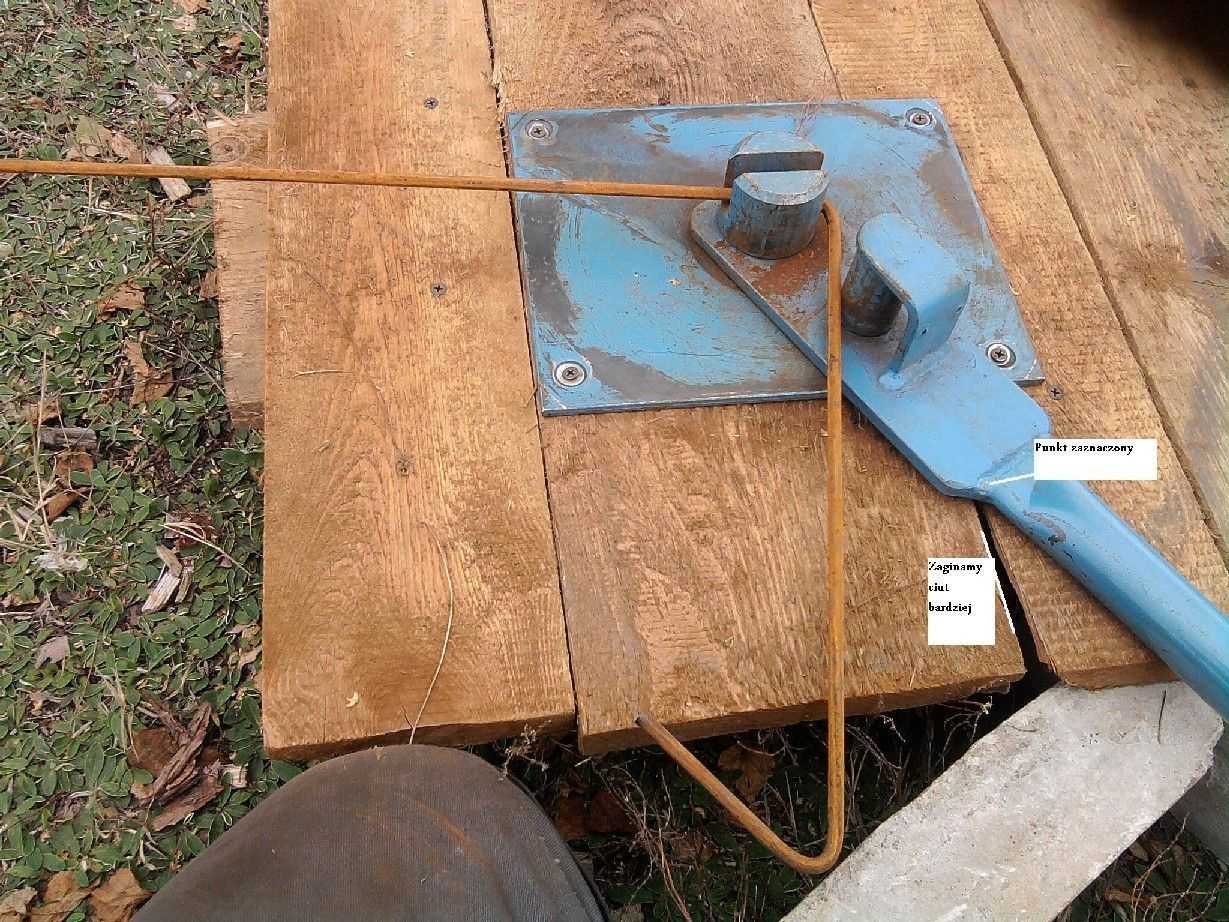

Делаем ручной станок для гибки арматуры своими руками

В качестве подручного станка выбирают изделия, работающие в горизонтальной плоскости. Арматуру закрепляют между опорным элементом и неподвижным штифтом из металла. На него ставят поворотный узел с гибочным штырем и удлиненным рычагом. Во время работы прут сгибается вокруг центрального штифта в сторону нужного угла. Этот станок для гибки подойдет для арматуры с диаметром до 14 мм.

Для него понадобится станина — швеллер 12 мм или 14 мм, длиной не менее одного метра. Его приваривают к двум трубам из металла, которые вбивают в землю. Чтобы создать упор, к верхней полке такого швеллера приваривают два уголка. Рычаг изготавливают из труб, приваренных под углом в 90 градусов. Чтобы увеличить усилие на рычаге, надевают удлинитель не меньше 1,2 метра.

Прочность агрегата должна быть в три раза больше усилия для сгибания изделий, особенно если арматура нужна для крупных строительных объектов. Помимо чертежа подготавливают инструменты:

болгарка и набор дисков отрезного и шлифовального типа;
электродрель со сверлами из стали для быстрой резки;
электроды и сварочная установка;
набор слесаря, включающий молоток, пассатижи, кернер, кувалду и зубило;
тиски для фиксирования конструкции.

В качестве материала для гибочного станка берут подшипник, квадрат или уголковый профиль 25х25 мм и длиной 60 см, прут из стали диаметром на 12-25 мм, а также болты 2х5 см. Нужно учитывать, что готовый станок будет достаточно массивным и весить несколько килограмм.

Приспособление для гибки арматуры своими руками

ipmet.ru » Своими руками » Станок для гибки арматуры своими руками » Приспособление (ручной станок) для гибки арматуры своими руками

Принцип действия всех конструкций ручных приспособлений для гибки металла (иногда их называют ручными станками) один и тот же: используется «рычаг первого рода». Если у вас имеется:

желание (инициированное потребностью) создать гибочное приспособление для арматуры;
слесарные навыки;
необходимый инструмент (в том числе слесарный верстак с тисками)

— то вы обратились по адресу. С нашей подсказкой вы сможете создать приспособление (ручной станок) для гибки арматуры своими руками. Приспособление предлагаемой конструкции может изгибать стальную арматуру диаметром ≤ Ø 15 мм.

Какой потребуется инструмент

Кроме набора слесарного инструмента, который имеется у всякого мастеровитого хозяина для выполнения «работ по дому и на даче», потребуются:

Описание гибочного приспособления

Гибочное приспособление состоит из двух частей:

неподвижной. Она называется основание;
подвижной. Она называется рычаг.

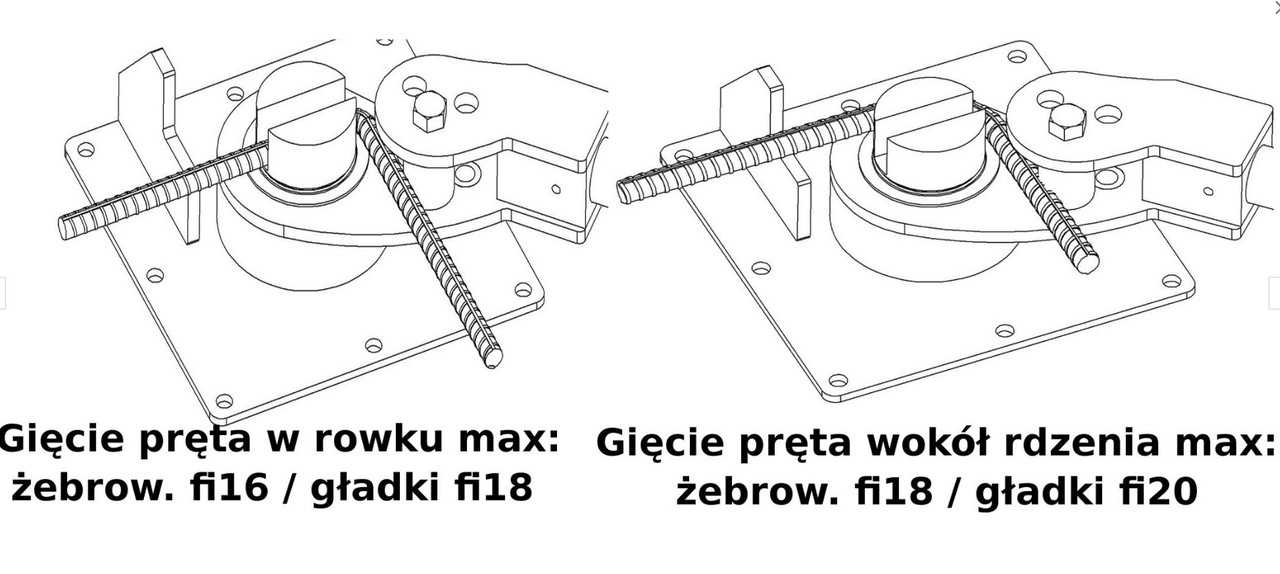

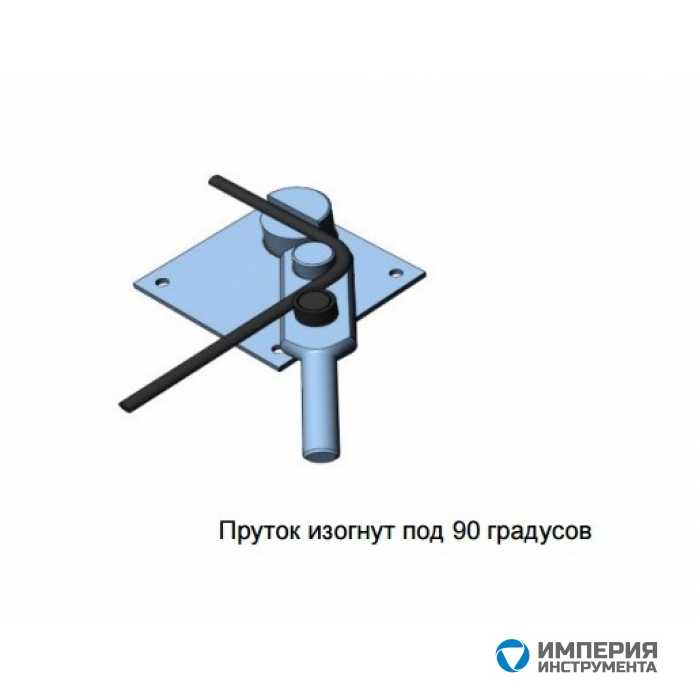

Обрабатываемый стержень размещается между оправками и деформируется под воздействием установленного на рычаге штифта. Величина усилия определяется длиной ручки рычага (обычно длина около 500 мм) и физическими возможностями слесаря. При необходимости, следует предусмотреть возможность удлинения ручки (например, пустотелой трубой).

Технология изготовления приспособления для гибки арматуры

Необходимо подготовить оправки 3 штуки Ø 20 мм и штифт Ø 25 мм длиной по 50 мм каждый (смотри чертежи). На штифт должен свободно одеваться рычаг. Достигается это обработкой размера Ø 25 мм на штифте при помощи абразивного станка.

Основание

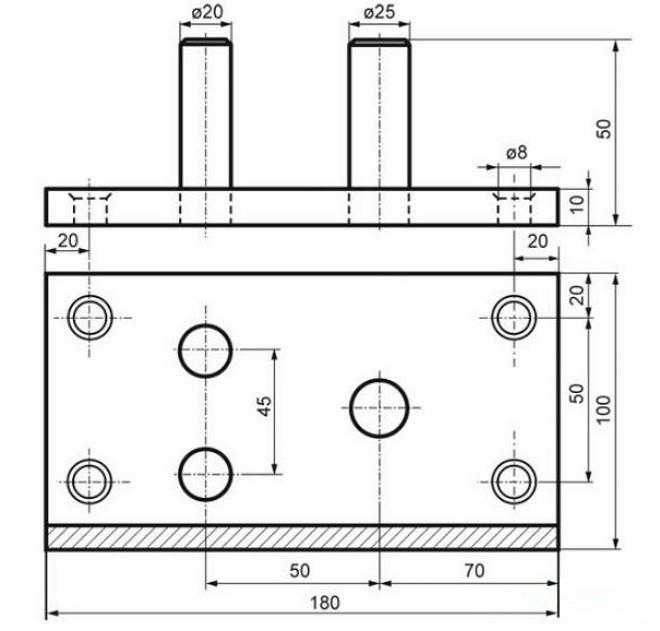

Для основания вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

Ø 20 мм для оправки;
Ø 25 мм для штифта.

Основа гибочного приспособления.

Если вы являетесь счастливым обладателем прочного и крепкого верстака, то можете просверлить в основании 4 отверстия Ø 8…10 мм (на чертеже обозначено Ø 8 мм) для крепления приспособления к нему.

Если прочность верстака вызывает сомнение, то следует основание приварить к уголку 100 х 100 (мм) длиной 1000 мм и уже в уголке сверлить для крепления указанные выше отверстия.

В просверленные отверстия Ø 20 мм и Ø 25 мм вставляем оправку и штифт (как показано на чертеже) и привариваем.

Рычаг

Для рычага вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

Ø 20 мм для оправки;
Ø 25 мм для штифта.

Рычаг гибочного приспособления.

https://youtube.com/watch?v=NwchcUPKG1g

Привариваем к рычагу оправку и ручку Ø 20 мм и длиной 550 мм. Для предотвращения производственного травматизма, на конец ручки можно надеть какую-нибудь защиту (например, пластиковую пробку от шампанского).

Заключение

После проведения всех работ, следует места сварки очистить карщеткой от сварочного шлака. Все острые кромки следует «завалить» при помощи мелкого напильника.

Приспособление будет эксплуатироваться на улице, а поэтому следует предусмотреть антикоррозионное покрытие – в данном случае достаточно пентафталевой краски типа «ПФ» (только не забудьте подготовить поверхность – очистить соответствующим растворителем).

В месте соединения рычага со штифтом поверхности следует смазать любой консистентной смазкой (солидол, автол, жировая смазка и т. п.). За состоянием этого узла следует следить постоянно и смазывать его (это значительно облегчит вашу работу и продлит «жизнь» приспособлению).

Правила эксплуатации

Принцип действия этого приспособления предельно прост – его легко понять, если посмотреть на фотографию. Следует соблюдать простые правила техники безопасности:

не следует обрабатывать стальную арматуру диаметр, которой ≥ Ø 15 мм;до начала работы следует проверять техническое состояние приспособления. Если ослабли крепления оправок или штифта, необходимо выполнить ремонт и только потом приступать к работе;

рабочее место должно быть освобождено от всего лишнего.

На видео показано, как это работает, станок немного другой, но суть ясна.

Выполнение этих несложных требований сбережёт ваше здоровье.

;

Сайт: https://мосмонолит.рф/;

Адрес: 117997, Москва, ул. Обручева, дом № 21;

Телефоны: +7-(495)-647-92-71, +7-(495)- 647-69-81;

Почта

Компания продаёт ручной станок для гибки арматуры диаметром до 16 мм. Стоимость: 3999,00 рублей.

Арматурогибочные станки

По типу силы, с помощью которой создается изгибающее усилие, станки классифицируются на:

ручные,
гидравлические,
пневматические,
электромеханические,
электромагнитные.

С помощью ручных станков можно изготавливать изделия из арматуры диаметром до 14 мм. Если же требуется вручную согнуть арматуру диаметром более 14 мм. то следует использовать правИльную плиту и комплект специальных ключей. Ручное изготовление криволинейных арматурных стержней целесообразно лишь при небольших объемах работ. Повышение производительности такого ручного труда достигается использованием станков для одновременной обработки нескольких арматурных стержней.

Остальные типы станков отличаются высокой производительностью, точностью изготовляемой конфигурации и возможностью гнутья арматуры любых диаметров. При этом они, как правило, имеют различные функции, повышающие производительность работ, небольшие габариты и возможность функционирования в автоматизированном режиме.

Гибка арматуры на специальном оборудовании позволяет избежать скручивания изделия вокруг центральной оси. Кроме того, согнутые таким образом изделия характеризуются высокой точностью геометрической формы. Этим достигается снижение временных и трудовых затрат на выполнение операций по установке арматурных деталей в требуемое проектное положение, что создает положительный экономический эффект на любой строительной площадке.

Больше информации

При создании структурного каркаса бетонных работ очень часто необходимы гибка и резка арматуры (стальных стержней для упрочнения бетона). Это легкий в работе материал, который часто используется в ландшафтном дизайне, искусстве и других проектах, где требуется легко гнущийся металл. Обычная арматура различается по условному диаметру, который изменяется с шагом 1/8 дюйма (то есть арматура «номер 4» имеет условный диаметр 1/2 дюйма (15 мм)). Арматуру вплоть до номера 4, как правило, можно гнуть и резать вручную. Арматура большего диаметра обычно не используется кроме как для получения технических или промышленных бетонных работ и обычно требует специального оборудования вроде гидравлических ножниц и гибочных станков.

В этой статье мы примем, что используется 1/2 дюймовая арматура (номер 4), являющаяся распространенной и используемая в ландшафтном дизайне и бетонных работах жилых зон.

Крутые изгибы почти всегда требуют использования тисков, шаблона или специального инструмента.
Можно нагреть арматуру горелкой для точного контроля процесса гибки. Однако это вряд ли понадобится при работе с арматурой, имеющий условный диаметр 1/2 дюйма (15 мм).

Требования к гибке арматурных стержней

Для гибки арматуры большого сечения используют мощные станки заводского производства, для стержней небольшого сечения можно применять ручные устройства, изготовленные своими руками. Такие самодельные приспособления вполне подходят для изгибания монтажных петель, крючков, лапок. Устройства-самоделки используются для изгибания прутов диаметров не более 14 мм при необходимости гибки небольших партий арматуры. Чаще всего популярны среди частных застройщиков.

Для сохранения рабочих характеристик прутов при их изгибании соблюдают следующие условия:

Угол сгиба не должен быть меньше 90°.
Радиус скругления в месте сгиба – не менее 10-15 диаметров.

Применяемое оборудование должно соответствовать диаметру обрабатываемых стержней и классу прочности арматурной стали, иначе на внутренней стороне полученного угла могут образоваться складки, а на наружной – трещины. Также важными моментами являются: правильная настройка приспособления и надежная фиксация стержня.

Не рекомендуется практиковать народные методы с применением высокотемпературного воздействия, включающие следующие этапы:

надрез болгаркой места сгиба арматурного стержня;
подогрев места сгиба паяльной лампой или другим источником открытого огня;
гибка на требуемый угол.

При использовании такого метода в месте изгиба снижаются механические характеристики из-за надрезов и воздействия высоких температур. При воздействии нагрузок на такой стержень он может разрушиться. Если в проекте нет разрешения на применение подобного способа гибки, использовать его не рекомендуется.

Как происходит гибка арматуры. Понятие процесса

Основной вопрос: как гнуть арматуру правильно?

Прокладка арматурных прутков в бетоне, с целью укрепления конструкции, называется армированием. Арматурный каркас в несколько раз повышает прочность фундамента или бетонных стен.

Важными узлами в любой конструкции являются углы – это наиболее труднодоступные места для укладки арматурных прутов. Конечно, можно уложить изделие под прямым углом, в месте соединения прихватив прутья сваркой, но при этом пострадает прочность. Поэтому используют станки для гибки арматуры, которые помогают гнуть изделие под требуемым углом, не повредив его.

Простое решение своими руками

Имея под рукой устройство для гибки арматуры, следует знать несколько основным принципов работы с ним, так как неправильное использование инструмента приведёт к нарушению прочности арматурных прутков. Основное правило – не использовать подручные средства для гибки арматуры, а только специальные инструменты, в основе которых лежит механический способ воздействия на изделие.

Основные правила процесса гибки арматуры:

Не совершать надпилы в местах изгиба с помощью болгарки или ножовки в местах сгибания. Это основная ошибка, из-за которой страдает изделие и существенно уменьшаются его механические свойства.
Не нагревать место сгиба. Процесс гибки при этом упрощается, но, как и в предыдущем пункте, ухудшается прочность изделия.
Необходимо соблюдать правильный радиус сгиба, который должен быть не менее 10-15 диаметров арматурного прута. Острый угол делать не следует.
Нельзя использовать подручные средства, такие как кувалда или молоток. Такой грубый процесс гибки приводит только к ослаблению изделия.

Какой инструмент для гибки арматуры предлагается на рынке

На рынке предлагаются бытовые, а также промышленные модели специального гибочного оборудования. Заслуживает внимания ручной арматурогиб модели Afacan, предлагаемый в следующих модификациях:

Afacan 10E. Работает со стержнями сечением 0,6–1,2 см;
Afacan 12E. Изгибает прокат диаметром 1–1,2 см;
Afacan 16РТ. Деформирует прутки диаметром до 1,6 см.

Предлагаются также ручные универсальные гибщики, предназначенные для загибания арматурных стержней диаметром 0,6–2 см.

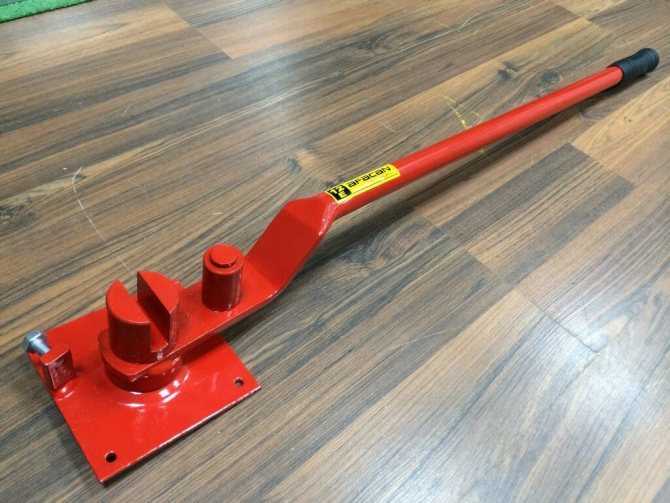

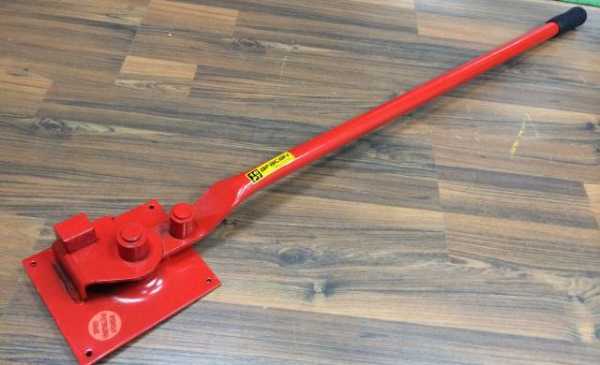

Ручные станки для гибки арматуры Afacan

Имеется возможность приобрести или арендовать следующие виды промышленных установок для гнутья:

СГА-1. При установленной мощности привода 3 кВт легко деформирует стержни диаметром до 3,2 см, обеспечивая их изгиб на 160 градусов;
GW-40. Конструкция устройства с трехкиловатным приводом позволяет изгибать на 180 градусов металлопрокат, диаметр которого достигает 4 см;
Г-40. Кинематика устройства, оснащенного ступенчатым передаточным механизмом, позволяет многократно деформировать пруток сечением до 3,2 см;
Г-50. Это промышленная установка, укомплектованная приводной станцией мощностью 4 кВт, деформирует арматурные прутки диаметром до 5 см.

Обзор востребованных моделей

1. СМЖ 172А, Строительные Машины.

Проверенный временем электростанок с высоким ресурсом для непрерывной резки арматуры класса A-I, A-II, A-III с диаметром до 40 мм и полосовой стали с пределом прочности до 470 МПа. Стандартная комплектация включает сварную металлическую станину с закрепленным неподвижным ножом и кулисный механизм, трехфазный привод, ножевую балку для обеспечения функционирования в дистанционном режиме, пусковое устройство и защитный кожух. СМЖ 172 ценится за эффективность и возможность непрерывной рубки в 2 смены, устойчивость корпуса, высокий класс легированной стали режущих элементов, гарантию безопасности оператора и простоту управления. Эту модель рекомендуют купить для предприятий по изготовлению ЖБИ и сборного ж/б, и единичных работ на стройплощадках с крытыми навесами.

2. VEKTOR GQ40.

Высокопроизводительный агрегат для резки от 1 до 3 прутьев с диаметром до 40 мм за раз. Конструкционным отличием является высокая скорость хода ножа (32 в минуту), гарантирующая хорошую точность. Положительно оценивается надежность захвата, сравнительно низкий уровень шума (в пределах 85 Дб, в этом плане в разы выигрывает у аналогов), наличие колес, упрощающих перемещение по площадке, и устойчивость литого чугунного корпуса под ударными нагрузками. Трехфазный электродвигатель позволяет разрезать металлопрокат в непрерывном режиме до 4 ч.

3. SIMA COMBI 30/35.

Комбинированный многофункциональный станок для рубки и гибки арматуры, изготовления хомутов и спиралей с высокой степенью защищенности двигателя и места оператора. Энергию в нем обеспечивает редуктор, подключенный к вентилируемому трехфазному электроприводу с надежной тормозной системой. Благодаря слаженной работе механизма позволяет разрезать элементы с диаметром до 26 мм, изгибать прокат с сечением до 32 мм и обрабатывать до 10 деталей за 1 минуту.

4. Stalex МS-32.

Компактный ручной станок с корпусом из стали, включающий перемещаемый вал и жестко фиксирующие заготовки зажимы. Советуют приобрести для использования непосредственно на строительных и производственных площадках. Благодаря специальным отверстиям на ножках инструмент фиксируется на любой опорной поверхности, модель имеет съемную рукоятку и не нуждается в дополнительном обслуживании. Используется для перекусывания вытянутого проката с сечением до 32 мм, стальных пластин 28×28 и 40×14 мм.

5. Winner MS-20.

Мобильный ручной механизм, закрепляемый на верстаках и используемый для резки арматурных прутьев с диаметром до 20 мм, полос 30×8 и квадратов 18×18. К преимуществам относят низкий вес, устойчивость к нагрузкам и хорошую закалку ножей. Стоит купить при ведении работ на площадках без электричества или для разовых производственных целей, инструмент имеет надежную антикоррозийную защиту и рассчитан на длительный срок службы.

6. ALBA COMBI 32/36.

Универсальный комбинированный с корпусом из литой стали, позволяющий разрезать любые металлические заготовки с сечением от 16 до 29 мм и сгибать в пределах 32. При рубке оборудование может функционировать как в автоматическом программируемом, так и ручном, задаваемом оператором темпе, при выполнении функций изгиба требуемый угол регулируется изменением положения стопорного механизма. Модель не имеет колес для перемещения по площадке, она предназначена для стационарной работы. Безопасность оператора при ее запуске обеспечивается устройством защиты режущего механизма и возможностью остановки в любой момент времени.

Стоимость инструмента

Станки марки СМЖ 172 и их модификации выпускают Астраханский СЗ, и «Строительные машины», также среди российских агрегатов хорошие отзывы имеет продукция Кувандыкского ЗКПО, ВПК «Индустрии» и ООО «Унитех». Зарубежные бренды прежде всего поставляет Китай (Vektor, Stalex, Grost), Испания (Alba, Sima), Чехия (Zitrek) и Италия (ручные механизмы Kapriol и электрические Icaro). Стоимость зависит от производительности, класса и толщины обрабатываемого металлопроката, качества среза, степени защищенности и дополнительных функций. Ножи и запасные детали находятся в свободном доступе и покупаются отдельно.

Наименование	Мощность, кВт	Габариты, мм	Вес, кг	Цена, рубли
СМЖ 172А, Строительные Машины, Россия	3	1100×430×790	435	107 120
VEKTOR GQ40, Китай	1190×450×680	380	97 400
SIMA COMBI 30/35, Испания	4	1200×990×1050	429	476 850
Stalex МS-32, Китай	Ручной привод	510×280×430	50	14 800
Winner MS-20, Тайвань	410×370×200	22	6 500
ALBA COMBI 32/36, Испания	3	950×730×933	305	574 600
